Zugentlastung dreiseitig, mit Mineralwolle, Innenhöhe 175 mm
Typ ZSE90-35-17 | Art.Nr. 7215716 | EAN 4012195958918
Art.Nr. / Typ
Maß B
Maß H
Maß t
Maß b
Maß T
kl. VKE: 1 Stück
1Stück
Beschreibung

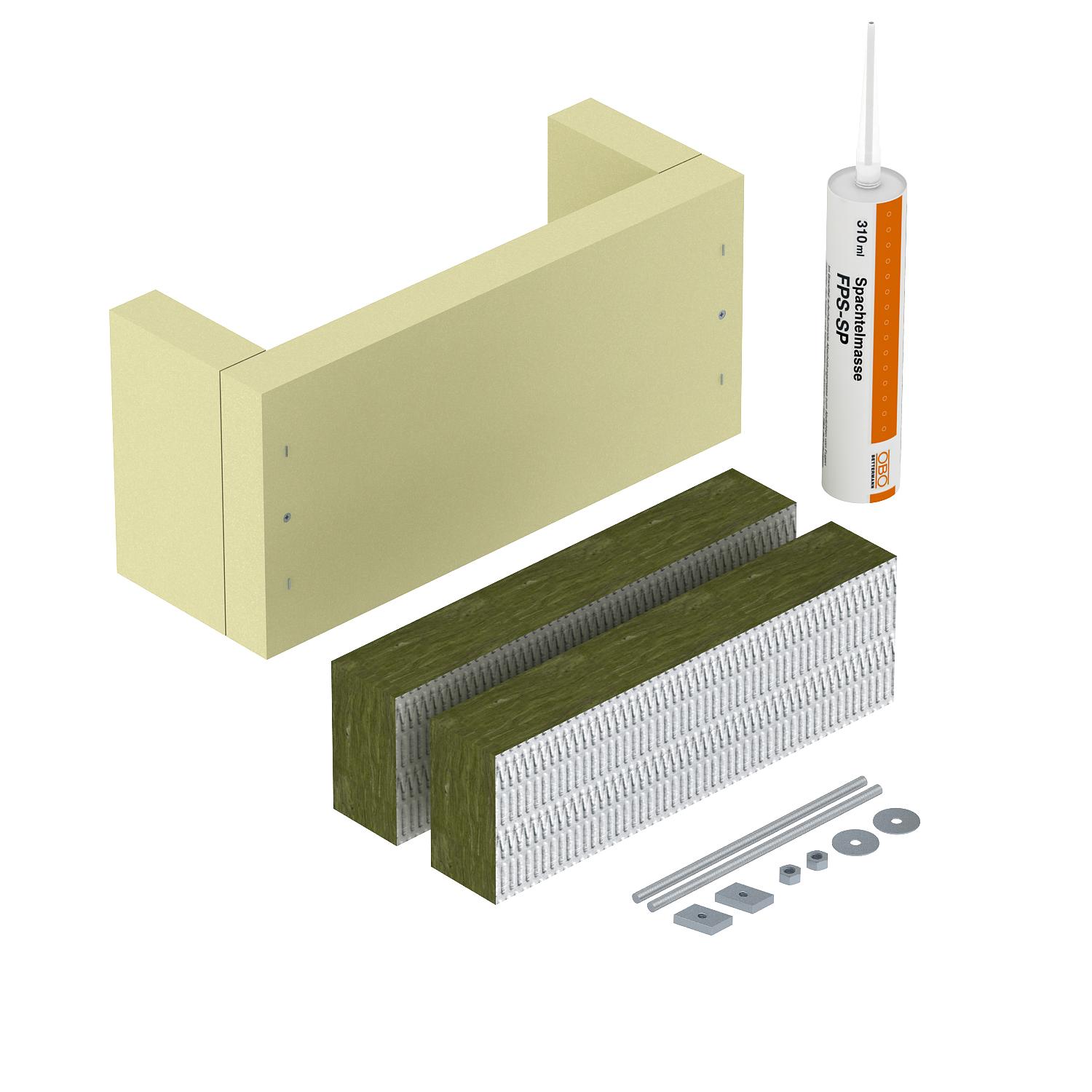

Zugentlastung als wirksame Unterstützungsmaßnahme für senkrechte Kabelverlegung nach DIN 4102 Teil 12, für alle Kabeltypen und alle senkrechten Verlegesysteme zugelassen. Funktionserhaltklassen E30 bis E90. Gehäuse inkl. Mineralfaserplatten, Befestigungsmaterial, Kartusche mit Brandschutzbeschichtung ASX und Kennzeichnungsschild.
Technische Daten
Abmessungen
| Länge | 160 mm |
|---|---|
| Breite | 440 mm |
| Höhe | 220 mm |
| Maß B | 440 mm |
| Maß H | 160 mm |
| Maß t | 175 mm |
| Maß b | 350 mm |
| Maß T | 220 mm |
Technische Daten
| Zubehör erforderlich | nein |
|---|---|
| Ausführung Brandschutz | Weichschott |
| Form | eckig |
| Stärke | 45 mm |
| Dimension | 440x220x160 |
| Werkstoff | Kalziumsilikat |
| Farbe | cremeweiß; RAL 9001 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (2)
Zertifikate (4)
Anleitungen & Hilfen (1)
Artikelbilder (3)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß B
Maß H
Maß t
Maß b
Maß T
Art.Nr.
ZSE90-25-17
340
160
175
250
220
7215713
ZSE90-35-17
440
160
175
350
220
7215716
ZSE90-45-17
540
160
175
450
220
7215719
ZSE90-55-17
640
160
175
550
220
7215726
ZSE90-65-17
740
160
175
650
220
7215730
