Zugentlastung vierseitig, Leergehäuse, Innenhöhe 175 mm
Zugentlastung vierseitig, Leergehäuse, Innenhöhe 175 mm
Art.Nr. 7215784 | EAN 4012196814749
Art.Nr. / Typ
Maß B
Maß b
Maß t
175 mm
Maß T
225 mm
Maß H
200 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

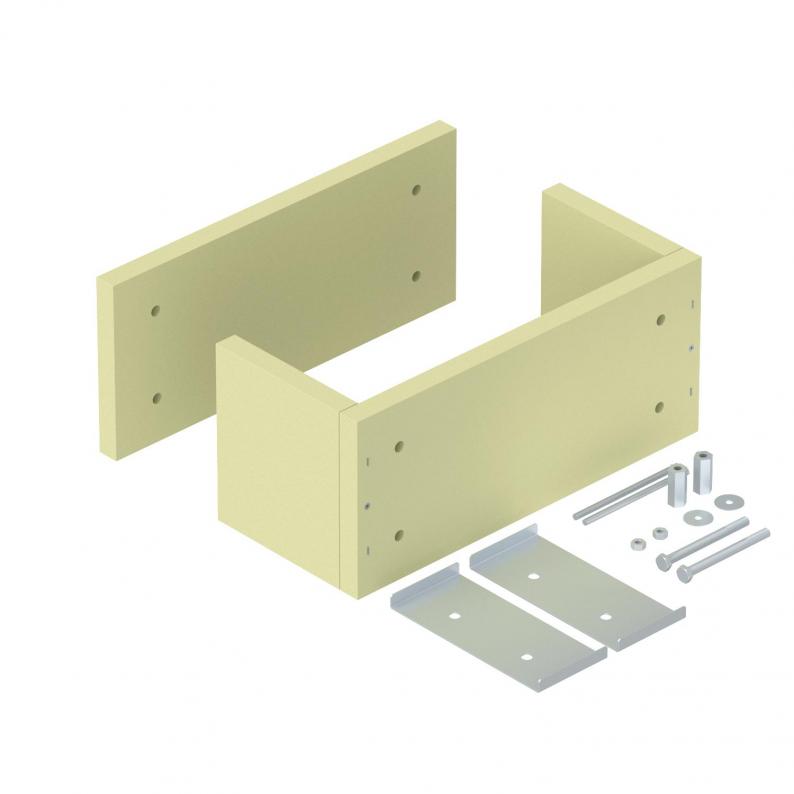

Zugentlastung als wirksame Unterstützungsmaßnahme für senkrechte Kabelverlegung nach DIN 4102 Teil 12. Zugelassen für alle Kabeltypen und Steigeleitern, die als hängende Montage ausgeführt werden. Funktionserhaltklassen E30 bis E90. Leeres Gehäuse zur individuellen Füllung mit Brandschutzschaum PYROSIT® NG und/oder Schaumstoffblöcken PYROPLUG® Block, inkl. Montageset und Kennzeichnungsschild.
Technische Daten
Technische Daten
| Dimension | 460x225x200 |
|---|---|
| Farbe | cremeweiß; RAL 9001 |
| Form | eckig |
| Stärke | 25 mm |
| Werkstoff | Kalziumsilikat |
Abmessungen
| Breite | 460 mm |
|---|---|
| Höhe | 225 mm |
| Länge | 200 mm |
| Maß b | 410 mm |
| Maß B | 460 mm |
| Maß H | 200 mm |
| Maß T | 225 mm |
| Maß t | 175 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Zertifikate (6)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß t
Maß T
Maß B
Maß b
Maß H
Art.Nr.
ZSE90-21-17 LH
175 mm
225 mm
260 mm
210 mm
200 mm
7215780
ZSE90-31-17 LH
175 mm
225 mm
360 mm
310 mm
200 mm
7215782
ZSE90-41-17 LH
175 mm
225 mm
460 mm
410 mm
200 mm
7215784
ZSE90-51-17 LH
175 mm
225 mm
560 mm
510 mm
200 mm
7215786
ZSE90-61-17 LH
175 mm
225 mm
660 mm
610 mm
200 mm
7215788
Maß B
Maß b
ZSE90-21-17 LH
Art.Nr.
7215780
Maß t
175 mm
Maß T
225 mm
Maß B
260 mm
Maß b
210 mm
Maß H
200 mm
ZSE90-31-17 LH
Art.Nr.
7215782
Maß b
310 mm
Maß t
175 mm
Maß B
360 mm
Maß T
225 mm
Maß H
200 mm
ZSE90-41-17 LH
Art.Nr.
7215784
Maß T
225 mm
Maß b
410 mm
Maß B
460 mm
Maß t
175 mm
Maß H
200 mm
ZSE90-51-17 LH
Art.Nr.
7215786
Maß T
225 mm
Maß b
510 mm
Maß t
175 mm
Maß B
560 mm
Maß H
200 mm
ZSE90-61-17 LH
Art.Nr.
7215788
Maß B
660 mm
Maß b
610 mm
Maß T
225 mm
Maß H
200 mm
Maß t
175 mm
