Kabelleiter LCIS 110, 6 m C30 FT
Typ LCIS 1120 6 FT
|Art.Nr. 6209820
|EAN 4012196431632
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
m
Beschreibung

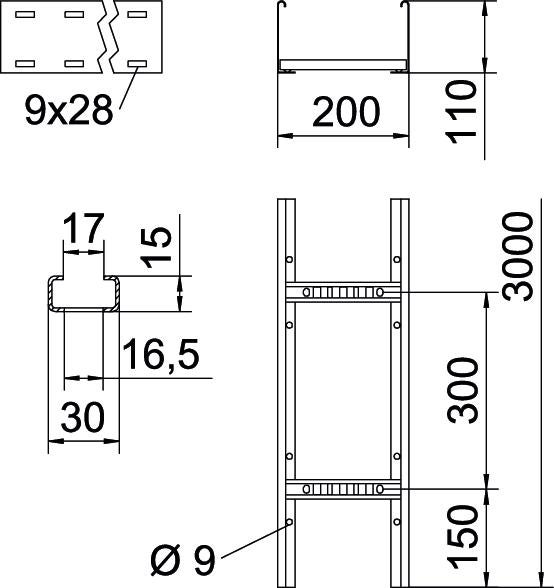

Kabelleiter in Seitenhöhe 110 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 110 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 180 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 18000 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 1,5 mm |
| Dimension | 110x200x6000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,8168 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 3 kN/m |
|---|---|
| Stützabstand 2,5m | 2 kN/m |
| Stützabstand 3,0m | 1,4 kN/m |
| Stützabstand 3,5m | 1,05 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
| Stützabstand 4,5m | 0,7 kN/m |
| Stützabstand 5,0m | 0,65 kN/m |
| Stützabstand 6,0m | 0,35 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
