Kabelleiter LG 110, 6 m VS FS

Kabelleiter LG 110, 6 m VS FS

Typ LG 112 VS 6 FS | OBO Art.Nr. 6216442 | EAN 4012195065289

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Funktionserhalt
nein
Holmstärke
1,5 mm
Länge
6000 mm
Oberfläche
bandverzinkt

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

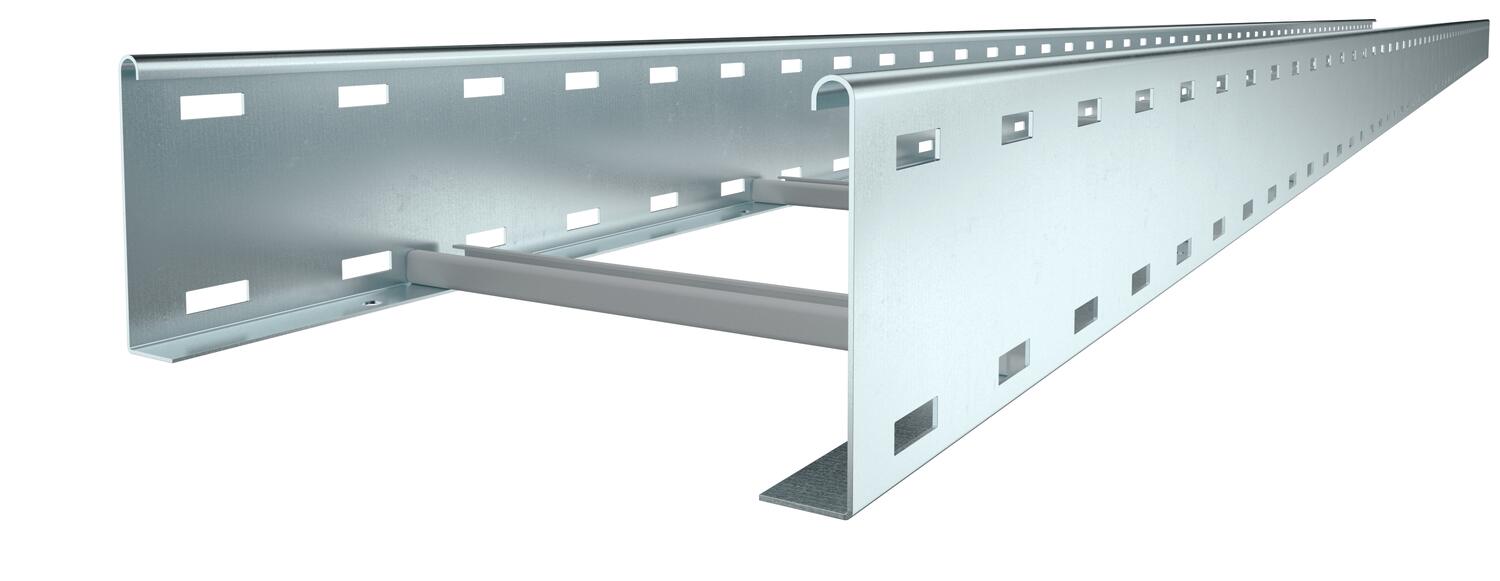

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Die passende Bügelschelle Typ 2056 finden Sie im Abgriff Steigeleiter-Systeme.

  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Kabelleiter, Seitenhöhe 110 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abmessung110x200x6000
Ausführung der SprossenProfil gelocht
Ausführung des Seitenholmsflaches Profil
Befestigung der Sprosseblindgenietet
CO2 Fußabdruck (GWP) Cradle-to-Gate9,0338 kg CO2e / 1 Meter
Dimension110x200x6000
Farbezink
Funktionserhaltnein
Holmstärke1,5 mm
Nutzquerschnitt188 cm²
Nutzquerschnitt18800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Sprossenabstand300 mm
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite200 mm
Höhe110 mm
Länge6000 mm
Maß B200 mm
Schlitzmaß Sprosse16,50

Belastungen

Stützabstand 2,0m3,1 kN/m
Stützabstand 2,5m2 kN/m
Stützabstand 3,0m1,4 kN/m
Stützabstand 3,5m0,9 kN/m
Stützabstand 4,0m0,65 kN/m
Stützabstand 4,5m0,55 kN/m
Stützabstand 5,0m0,5 kN/m
Stützabstand 6,0m0,15 kN/m
Belastungsdiagramm Kabelleiter Typ LG 110 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Montagezubehör

OBO Art.Nr. 6216545

Längsverbinder LVG FS
Typ
LVG 110 FS

kl. VKE: 10 Stück

OBO Art.Nr. 6225750

Multifunktionsverbinder FS
Typ
LMFV 1120 FS

kl. VKE: 1 Stück

OBO Art.Nr. 6052207

Deckel mit Drehriegel FS
Typ
DRL 200 FS

kl. VKE: 3 m

Ausführungen

Breite
LG 112 VS 6 FS
OBO Art.Nr.
6216442
Breite
200 mm
Werkstoff
Stahl
Funktionserhalt
nein
Holmstärke
1,5 mm
Länge
6000 mm
Oberfläche
bandverzinkt
LG 113 VS 6 FS
OBO Art.Nr.
6216445
Oberfläche
bandverzinkt
Funktionserhalt
nein
Breite
300 mm
Werkstoff
Stahl
Holmstärke
1,5 mm
Länge
6000 mm
LG 114 VS 6 FS
OBO Art.Nr.
6216448
Holmstärke
1,5 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
400 mm
Funktionserhalt
nein
Länge
6000 mm
LG 115 VS 6 FS
OBO Art.Nr.
6216451
Funktionserhalt
nein
Werkstoff
Stahl
Länge
6000 mm
Breite
500 mm
Oberfläche
bandverzinkt
Holmstärke
1,5 mm
LG 116 VS 6 FS
OBO Art.Nr.
6216454
Holmstärke
1,5 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
600 mm
Länge
6000 mm
Funktionserhalt
nein
