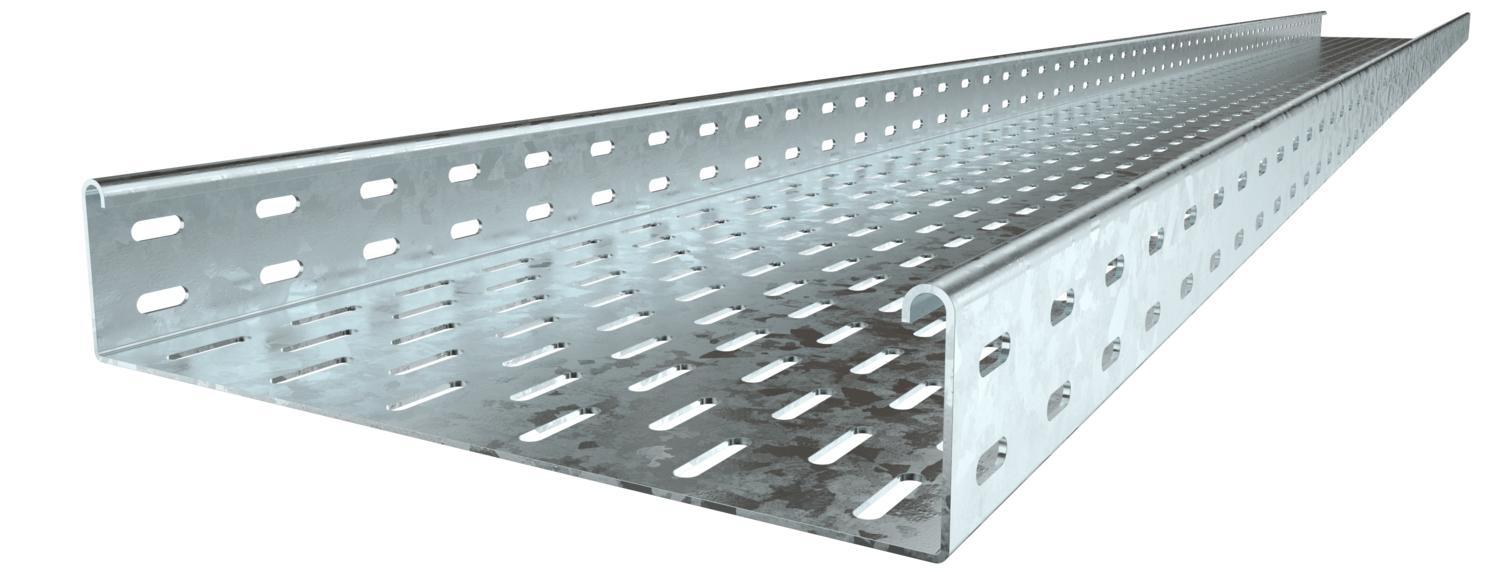

Kabelrinne EKS 60 FT
Typ EKS 630 FT | Art.Nr. 6056806 | EAN 4012196333790
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
EKS 60 = Extraschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Längsverbinder sind bei allen Ausführungen anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 60 mm |
| Maß B | 300 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 178 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 2 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 17800 mm² |
| Mit Oberteil | nein |
| Abmessung | 60 x 300 |
| Dimension | 60x300x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 15,9919 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,7 kN/m |
|---|---|
| Stützabstand 2,5m | 1,4 kN/m |
| Stützabstand 3,0m | 0,95 kN/m |
| Stützabstand 1,5m | 2,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
EKS 610 FT
3000
100
nein
2
tauchfeuerverzinkt
Stahl
6056776
EKS 620 FT
3000
200
nein
2
tauchfeuerverzinkt
Stahl
6056792
EKS 630 FT
3000
300
nein
2
tauchfeuerverzinkt
Stahl
6056806
EKS 640 FT
3000
400
nein
2
tauchfeuerverzinkt
Stahl
6056970
EKS 650 FT
3000
500
nein
2
tauchfeuerverzinkt
Stahl
6056989
EKS 660 FT
3000
600
nein
2
tauchfeuerverzinkt
Stahl
6056997
