Kabelrinne MKS 110 FS
Typ MKS 120 FS | Art.Nr. 6060196 | EAN 4012196061877
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
MKS 110 = Mittelschweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten

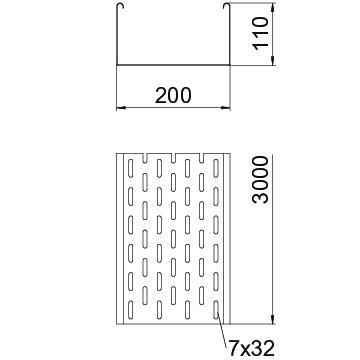

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 110 mm |
| Maß W | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 218 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 21800 mm² |
| Mit Oberteil | nein |
| Abmessung | 110 x 200 |
| Dimension | 110x200x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,4389 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,3 kN/m |
|---|---|
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 1,5m | 1,85 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
MKS 110 FS
3000
100
nein
1
bandverzinkt
Stahl
6060102
MKS 120 FS
3000
200
nein
1
bandverzinkt
Stahl
6060196
MKS 130 FS
3000
300
nein
1
bandverzinkt
Stahl
6060307
MKS 140 FS
3000
400
nein
1
bandverzinkt
Stahl
6060404
MKS 150 FS
3000
500
nein
1
bandverzinkt
Stahl
6060412
Breite
MKS 110 FS
Art.Nr.
6060102
Länge
3000
Breite
100
Funktionserhalt
nein
Blechstärke
1
Oberfläche
bandverzinkt
Werkstoff
Stahl
MKS 120 FS
Art.Nr.
6060196
Länge
3000
Breite
200
Funktionserhalt
nein
Blechstärke
1
Oberfläche
bandverzinkt
Werkstoff
Stahl
MKS 130 FS
Art.Nr.
6060307
Länge
3000
Breite
300
Funktionserhalt
nein
Blechstärke
1
Oberfläche
bandverzinkt
Werkstoff
Stahl
MKS 140 FS
Art.Nr.
6060404
Länge
3000
Breite
400
Funktionserhalt
nein
Blechstärke
1
Oberfläche
bandverzinkt
Werkstoff
Stahl
MKS 150 FS
Art.Nr.
6060412
Länge
3000
Breite
500
Funktionserhalt
nein
Blechstärke
1
Oberfläche
bandverzinkt
Werkstoff
Stahl
