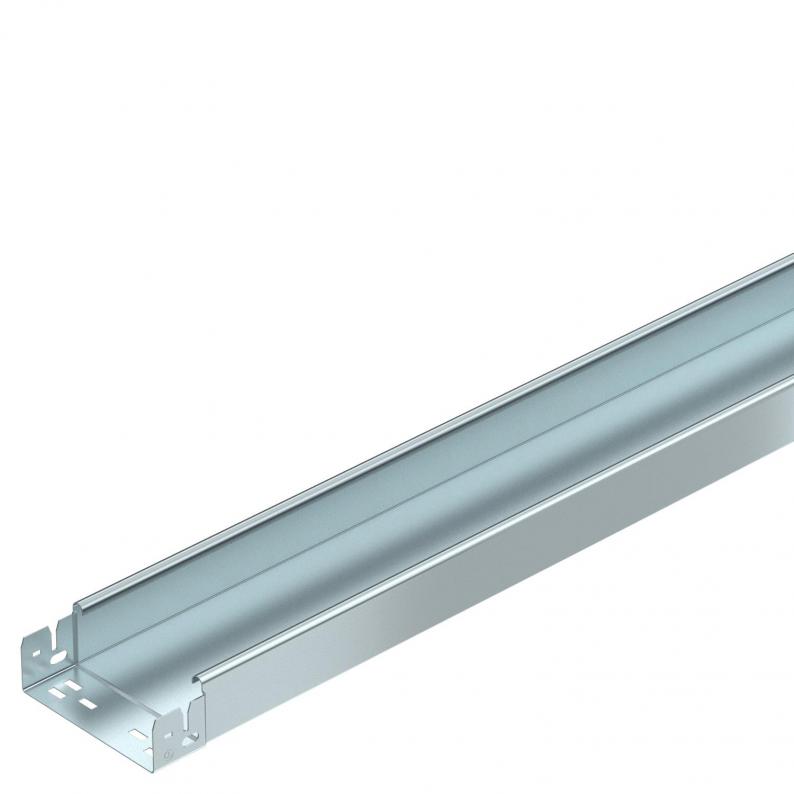

Kabelrinne MKS-Magic® 60 ungelocht FS

Typ MKSMU 615 FS | OBO Art.Nr. 6059232 | EAN 4012195831358

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
1 mm
Oberfläche
bandverzinkt
Farbe
zink
Höhe
60 mm
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.


Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate5,3081 kg CO2e / 1 Meter
Dimension60x150x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt88 cm²
Nutzquerschnitt8800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite150 mm
Höhe60 mm
Länge3050 mm
Maß B150 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)

Zubehör

Systemzubehör

OBO Art.Nr. 6068916

Längsverbinder-Set Magic FS
Typ
KTSMV 615 FS

kl. VKE: 1 Stück

OBO Art.Nr. 6036102

45°-Bogen 60 FS
Typ
RB 45 615 FS

kl. VKE: 1 Stück

OBO Art.Nr. 6036562

90°-Bogen 60 FS
Typ
RB 90 615 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 610 FS
OBO Art.Nr.
6059230
Blechstärke
1 mm
Oberfläche
bandverzinkt
Farbe
zink
Höhe
60 mm
Werkstoff
Stahl
Breite
100 mm
Länge
3050 mm
Funktionserhalt
nein
MKSMU 615 FS
OBO Art.Nr.
6059232
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
Länge
3050 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Höhe
60 mm
Breite
150 mm
MKSMU 620 FS
OBO Art.Nr.
6059234
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm
Breite
200 mm
Farbe
zink
Oberfläche
bandverzinkt
Funktionserhalt
nein
Höhe
60 mm
MKSMU 630 FS
OBO Art.Nr.
6059237
Werkstoff
Stahl
Höhe
60 mm
Blechstärke
1 mm
Farbe
zink
Funktionserhalt
nein
Breite
300 mm
Länge
3050 mm
Oberfläche
bandverzinkt
MKSMU 640 FS
OBO Art.Nr.
6059239
Blechstärke
1 mm
Länge
3050 mm
Höhe
60 mm
Breite
400 mm
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Oberfläche
bandverzinkt
MKSMU 650 FS
OBO Art.Nr.
6059241
Blechstärke
1 mm
Oberfläche
bandverzinkt
Länge
3050 mm
Werkstoff
Stahl
Höhe
60 mm
Breite
500 mm
Funktionserhalt
nein
Farbe
zink
MKSMU 660 FS
OBO Art.Nr.
6059243
Werkstoff
Stahl
Höhe
60 mm
Oberfläche
bandverzinkt
Farbe
zink
Länge
3050 mm
Blechstärke
1 mm
Funktionserhalt
nein
Breite
600 mm
