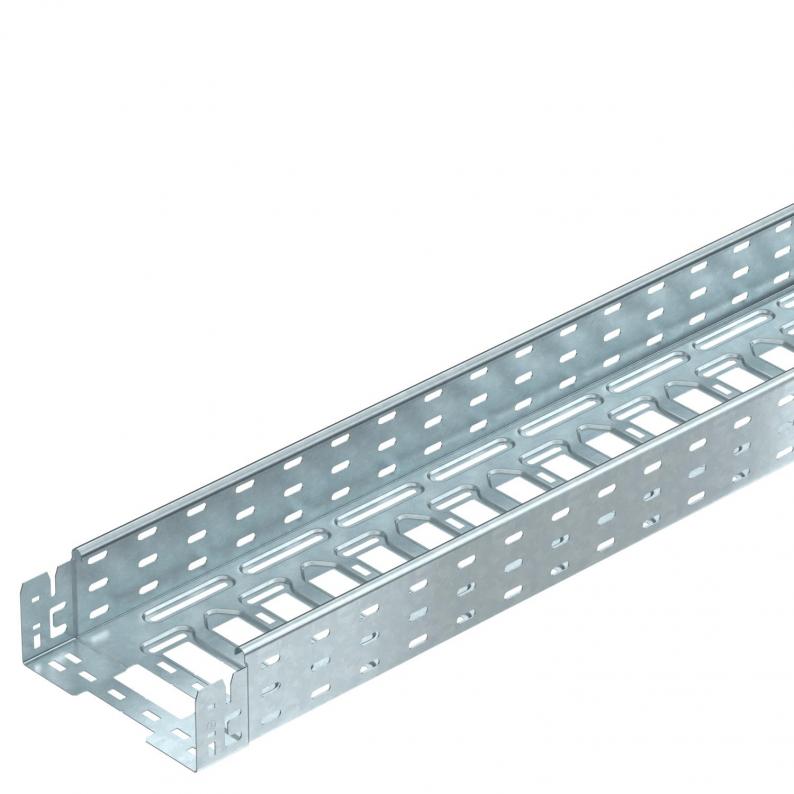

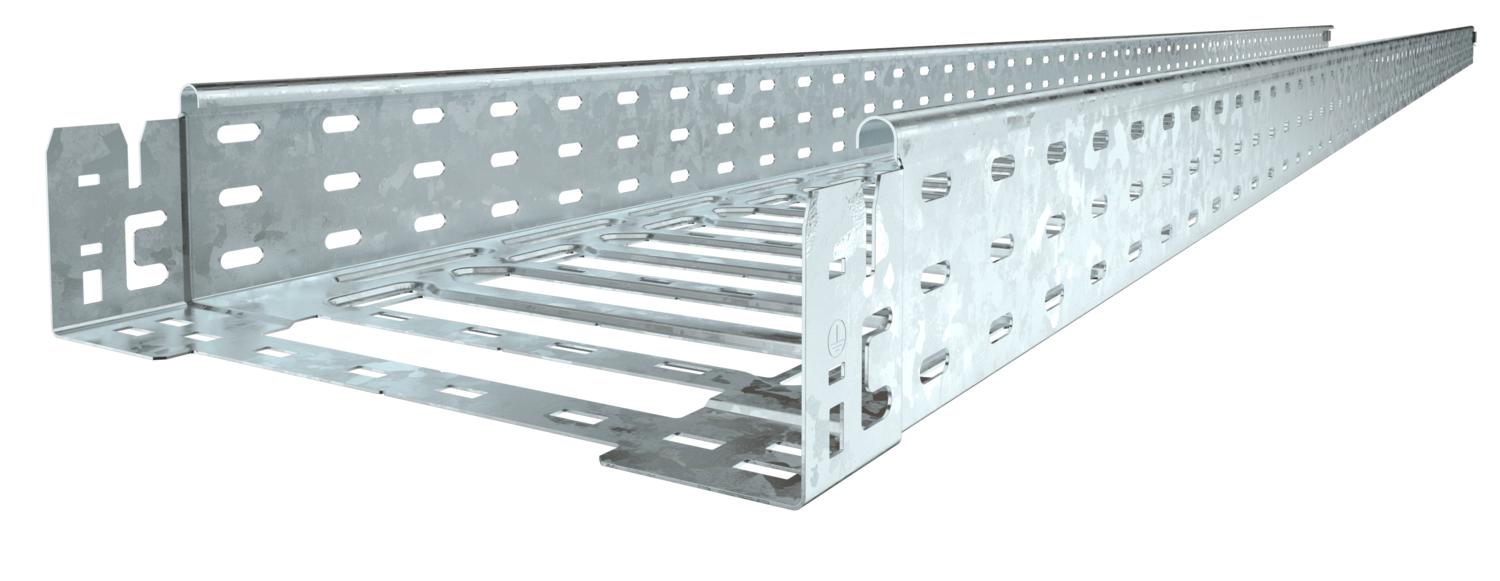

Kabelrinne MKS-Magic® 85 FT
Kabelrinne MKS-Magic® 85 FT
Typ MKSM 820 FT | OBO Art.Nr. 6059101 | EAN 4012195830436




Art.Nr. / Typ
Breite
Höhe
85 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3050 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,1348 kg CO2e / 1 Meter |
Dimension | 85x200x3050 |
Einsatz Sprinkleranlage | ja |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 186 cm² |
Nutzquerschnitt | 18600 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 85 mm |
Länge | 3050 mm |
Maß B | 200 mm |
Maß L | 80 mm |
Maß x | 96 mm |
Maß y | 162 mm |
Belastungen
Stützabstand 1,5m | 1,7 kN/m |
---|---|
Stützabstand 2,0m | 1,35 kN/m |
Stützabstand 2,5m | 1 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
