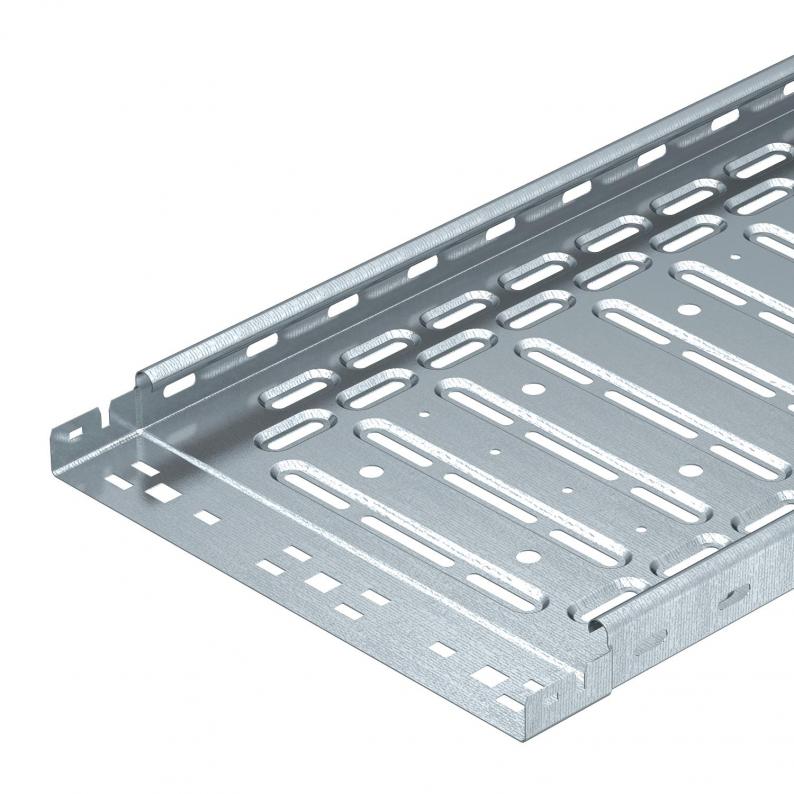

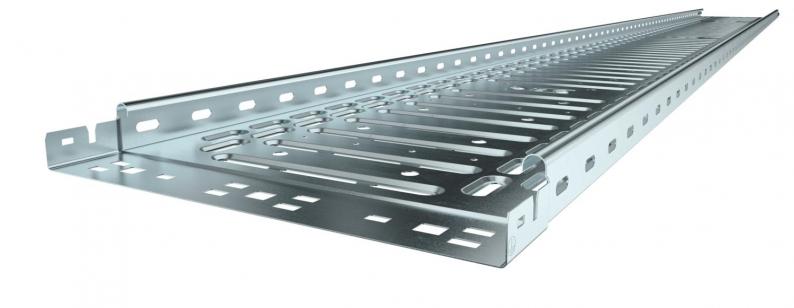

Kabelrinne RKS-Magic® 35 FS
Typ RKSM 320 FS | OBO Art.Nr. 6047433 | EAN 4012195390855



Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Höhe
35 mm
Blechstärke
0,75 mm
Funktionserhalt
nein
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 0,75 mm |
Bodenlochung | 1 |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,8239 kg CO2e / 1 Meter |
Dimension | 35x200x3050 |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 6800 mm² |
Nutzquerschnitt | 68 cm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 35 mm |
Länge | 3050 mm |
Maß B | 200 mm |
Maß x | 100 mm |
Maß y | 150 mm |
Belastungen
Stützabstand 1,0m | 1,1 kN/m |
---|---|
Stützabstand 1,5m | 0,5 kN/m |
Stützabstand 2,0m | 0,3 kN/m |
Stützabstand 2,5m | 0,15 kN/m |
Stützabstand 3,0m | 0,1 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
