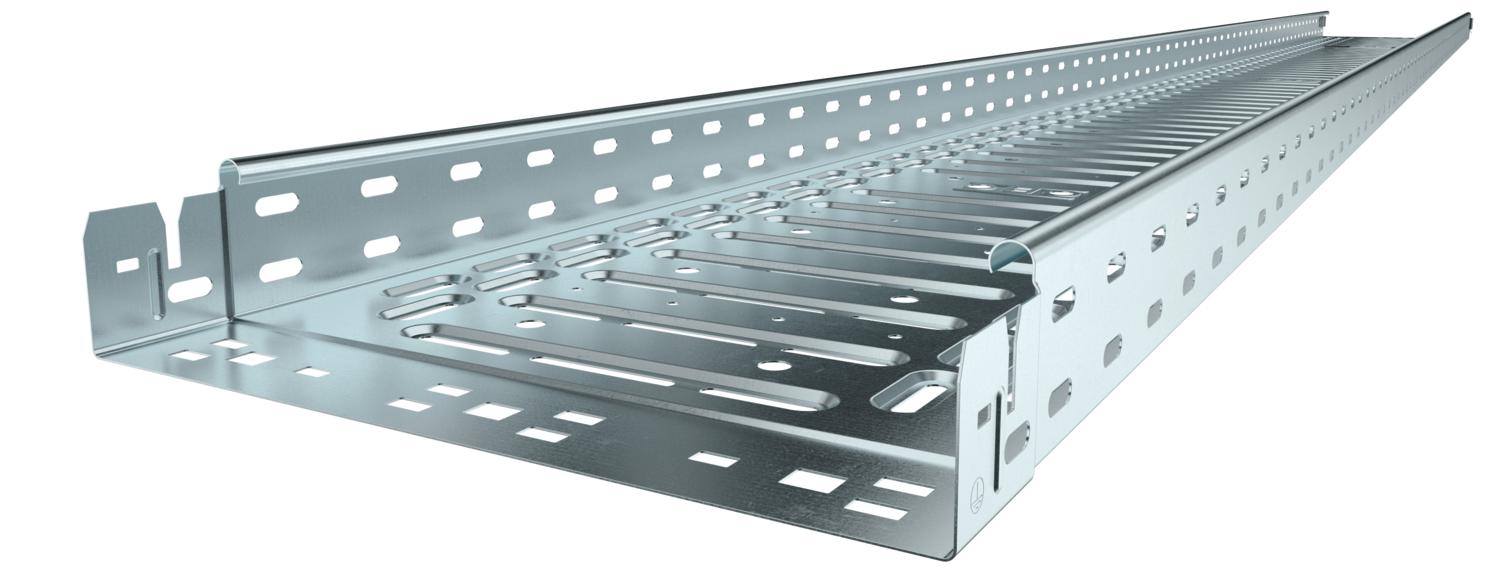

Kabelrinne RKS-Magic® 60 FS
Typ RKSM 615 FS | Art.Nr. 6047630 | EAN 4012195391197
Art.Nr. / Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Abmessungen
| Länge | 3050 mm |
|---|---|
| Breite | 150 mm |
| Höhe | 60 mm |
| Maß y | 100 mm |
| Maß B | 150 mm |
| Maß x | 50 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 88 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,75 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 8800 mm² |
| Mit Oberteil | nein |
| Bodenlochung | 1 |
| Dimension | 60x150x3050 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion, Einsatz Brandschutzdecken |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,8283 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,6 kN/m |
|---|---|
| Stützabstand 2,5m | 0,4 kN/m |
| Stützabstand 1,0m | 1,2 kN/m |
| Stützabstand 1,5m | 1 kN/m |
| NEMA Lastklasse | 8AA |
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Farbe
Art.Nr.
RKSM 610 FS
3050
100
60
ja
0,75
bandverzinkt
Stahl
zink
6047611
RKSM 615 FS
3050
150
60
ja
0,75
bandverzinkt
Stahl
zink
6047630
RKSM 620 FS
3050
200
60
ja
0,75
bandverzinkt
Stahl
zink
6047638
RKSM 630 FS
3050
300
60
ja
0,75
bandverzinkt
Stahl
zink
6047654
RKSM 640 FS
3050
400
60
ja
0,9
bandverzinkt
Stahl
zink
6047689
RKSM 650 FS
3050
500
60
nein
0,9
bandverzinkt
Stahl
zink
6047719
RKSM 660 FS
3050
600
60
nein
0,9
bandverzinkt
Stahl
zink
6047735
