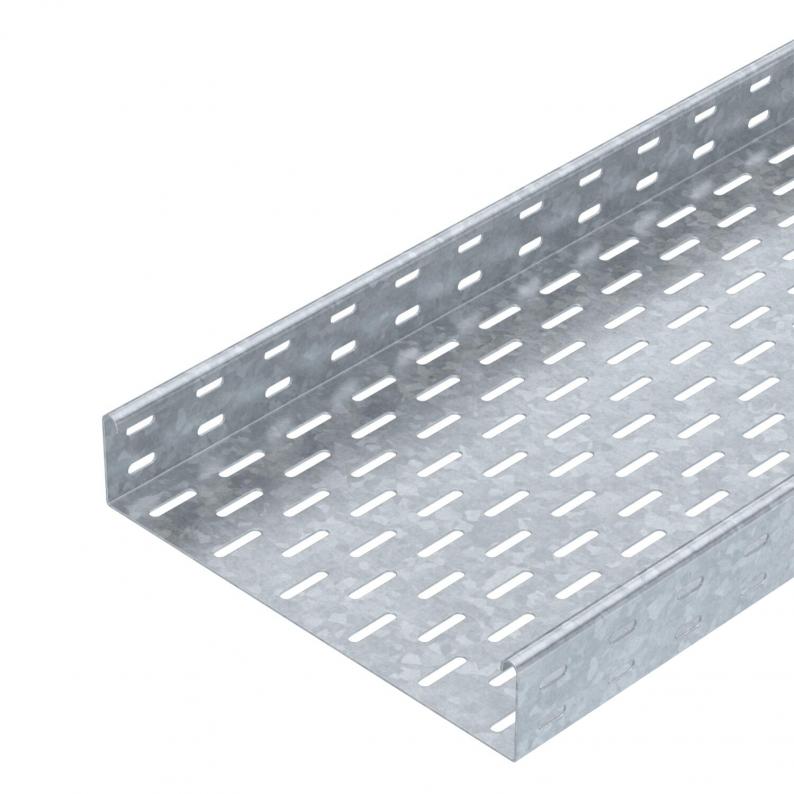

Kabelrinne SKS 60 FT
Kabelrinne SKS 60 FT
Art.Nr. 6056679 | EAN 4012196390137
Art.Nr. / Typ
Breite
Funktionserhalt
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Länge
3000 mm
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 60 x 300 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| Brandschutz | Funktionserhalt Normtragekonstruktion |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,2773 kg CO2e / 1 Meter |
| Dimension | 60x300x3000 |
| Farbe | zink |
| Funktionserhalt | ja |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 178 cm² |
| Nutzquerschnitt | 17800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

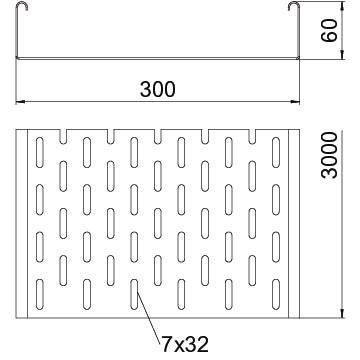

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Maß W | 300 mm |
Belastungen
| Stützabstand 1,5m | 2,65 kN/m |
|---|---|
| Stützabstand 2,0m | 1,8 kN/m |
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Funktionserhalt
Blechstärke
Länge
Werkstoff
Art.Nr.
SKS 610 FT
100 mm
tauchfeuerverzinkt
ja
1,5 mm
3000 mm
Stahl
6056636
SKS 615 FT
150 mm
tauchfeuerverzinkt
ja
1,5 mm
3000 mm
Stahl
6056644
SKS 620 FT
200 mm
tauchfeuerverzinkt
ja
1,5 mm
3000 mm
Stahl
6056652
SKS 630 FT
300 mm
tauchfeuerverzinkt
ja
1,5 mm
3000 mm
Stahl
6056679
SKS 640 FT
400 mm
tauchfeuerverzinkt
nein
1,5 mm
3000 mm
Stahl
6056695
SKS 650 FT
500 mm
tauchfeuerverzinkt
nein
1,5 mm
3000 mm
Stahl
6056717
SKS 660 FT
600 mm
tauchfeuerverzinkt
nein
1,5 mm
3000 mm
Stahl
6056733
Breite
Funktionserhalt
SKS 610 FT
Art.Nr.
6056636
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
ja
Blechstärke
1,5 mm
Länge
3000 mm
Werkstoff
Stahl
SKS 615 FT
Art.Nr.
6056644
Breite
150 mm
Funktionserhalt
ja
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Länge
3000 mm
SKS 620 FT
Art.Nr.
6056652
Werkstoff
Stahl
Breite
200 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Blechstärke
1,5 mm
Funktionserhalt
ja
SKS 630 FT
Art.Nr.
6056679
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Breite
300 mm
Blechstärke
1,5 mm
Funktionserhalt
ja
Werkstoff
Stahl
SKS 640 FT
Art.Nr.
6056695
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Länge
3000 mm
Funktionserhalt
nein
SKS 650 FT
Art.Nr.
6056717
Werkstoff
Stahl
Blechstärke
1,5 mm
Breite
500 mm
Länge
3000 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
SKS 660 FT
Art.Nr.
6056733
Blechstärke
1,5 mm
Breite
600 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
