Weitspannkabelrinne WKSG 160 FS
Typ WKSG 163 FS | Art.Nr. 6098505 | EAN 4012196812059
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

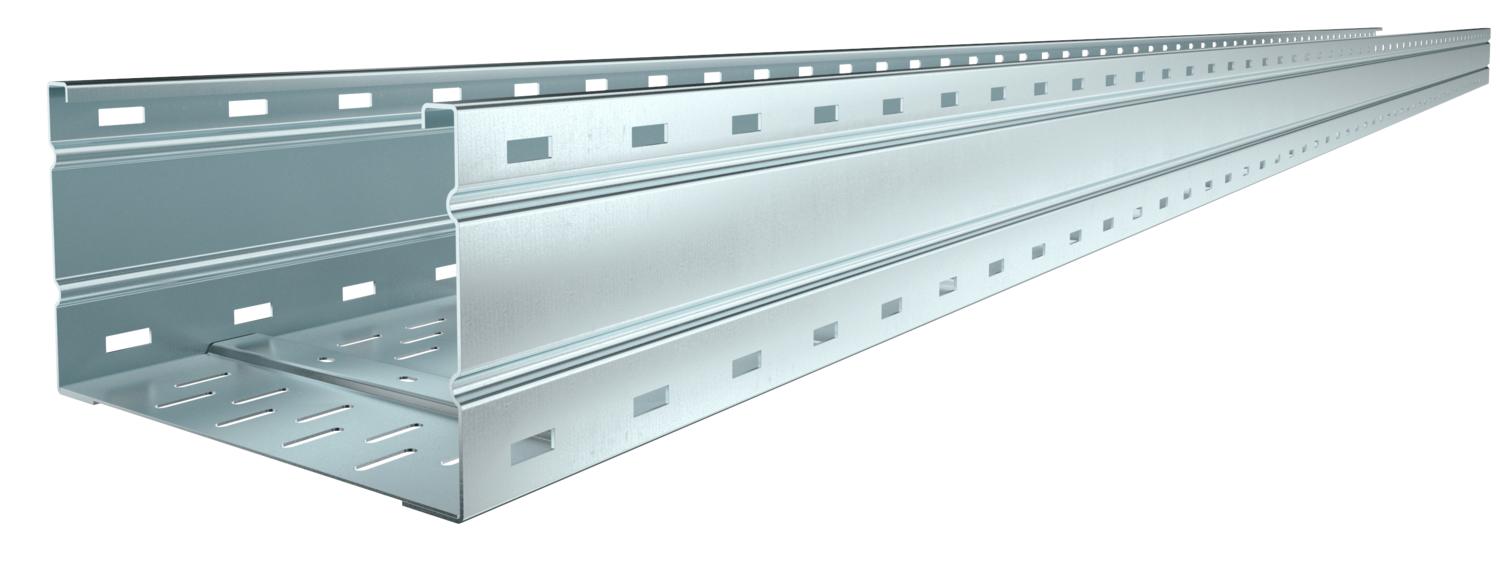

Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 160 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Längsverbinder Typ WRV 160 sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 160 mm |
| Maß L | 6000 mm |
| Maß B | 300 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | ja |
| Nutzquerschnitt | 455 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 2 mm |
| Montagelochung im Boden | ja |
| Nutzquerschnitt | 45500 mm² |
| Abmessung | 160 x 300 |
| Dimension | 160x300x6000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Nutzlänge | 6000 mm |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 23,0225 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 3,0m | 2,9 kN/m |
|---|---|
| Stützabstand 3,5m | 2,59 kN/m |
| Stützabstand 4,0m | 2,3 kN/m |
| Stützabstand 4,5m | 2,04 kN/m |
| Stützabstand 5,0m | 1,8 kN/m |
| Stützabstand 6,0m | 1,4 kN/m |
| Stützabstand 8,0m | 0,7 kN/m |
| Stützabstand 7,0m | 1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
