Kabelrinne MKS-Magic® 85 FS

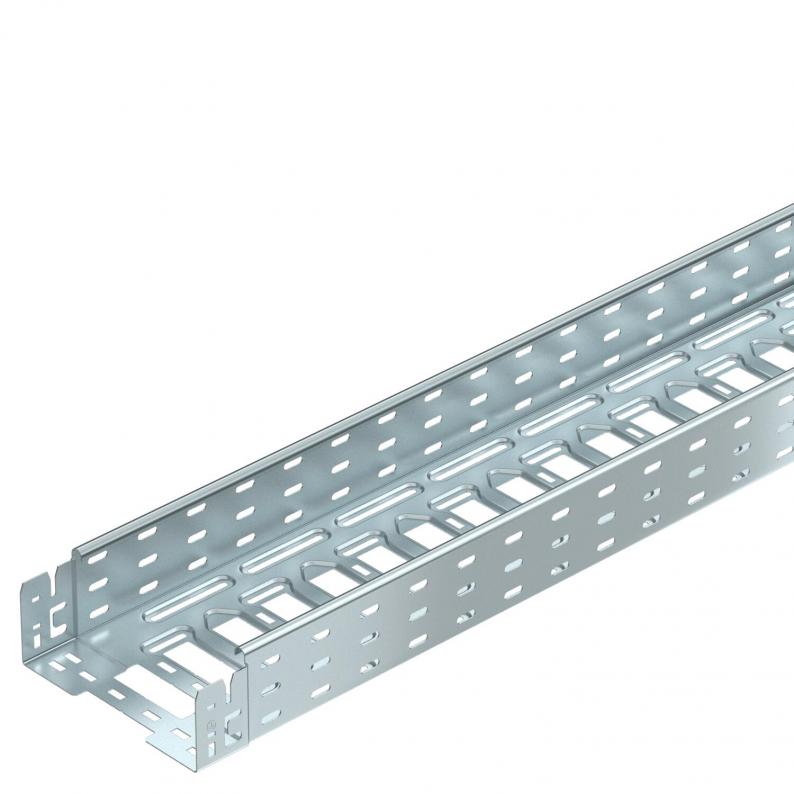

Kabelrinne MKS-Magic® 85 FS
Typ MKSM 820 FS | OBO Art.Nr. 6059084 | EAN 4012195830368




Art.Nr. / Typ
Breite
Funktionserhalt
nein
Farbe
zink
Oberfläche
bandverzinkt
Länge
3050 mm
Höhe
85 mm
Werkstoff
Stahl
Blechstärke
1 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,091 kg CO2e / 1 Meter |
Dimension | 85x200x3050 |
Einsatz Sprinkleranlage | ja |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 186 cm² |
Nutzquerschnitt | 18600 mm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 85 mm |
Länge | 3050 mm |
Maß B | 200 mm |
Maß L | 80 mm |
Maß x | 96 mm |
Maß y | 162 mm |
Belastungen
NEMA Lastklasse | 8A |
---|---|
Stützabstand 1,5m | 1,7 kN/m |
Stützabstand 2,0m | 1,35 kN/m |
Stützabstand 2,5m | 1 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Farbe
Oberfläche
Breite
Länge
Höhe
Werkstoff
Blechstärke
OBO Art.Nr.
MKSM 810 FS
nein
zink
bandverzinkt
100 mm
3050 mm
85 mm
Stahl
1 mm
6059080
MKSM 820 FS
nein
zink
bandverzinkt
200 mm
3050 mm
85 mm
Stahl
1 mm
6059084
MKSM 830 FS
nein
zink
bandverzinkt
300 mm
3050 mm
85 mm
Stahl
1 mm
6059086
MKSM 840 FS
nein
zink
bandverzinkt
400 mm
3050 mm
85 mm
Stahl
1 mm
6059088
MKSM 850 FS
nein
zink
bandverzinkt
500 mm
3050 mm
85 mm
Stahl
1 mm
6059090
MKSM 860 FS
nein
zink
bandverzinkt
600 mm
3050 mm
85 mm
Stahl
1 mm
6059092
Breite
MKSM 810 FS
OBO Art.Nr.
6059080
Funktionserhalt
nein
Farbe
zink
Oberfläche
bandverzinkt
Breite
100 mm
Länge
3050 mm
Höhe
85 mm
Werkstoff
Stahl
Blechstärke
1 mm
MKSM 820 FS
OBO Art.Nr.
6059084
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Breite
200 mm
Werkstoff
Stahl
Blechstärke
1 mm
Höhe
85 mm
MKSM 830 FS
OBO Art.Nr.
6059086
Blechstärke
1 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
300 mm
Farbe
zink
Funktionserhalt
nein
Länge
3050 mm
Höhe
85 mm
MKSM 840 FS
OBO Art.Nr.
6059088
Höhe
85 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Blechstärke
1 mm
Farbe
zink
Breite
400 mm
Länge
3050 mm
Werkstoff
Stahl
MKSM 850 FS
OBO Art.Nr.
6059090
Höhe
85 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
Breite
500 mm
Funktionserhalt
nein
Blechstärke
1 mm
MKSM 860 FS
OBO Art.Nr.
6059092
Breite
600 mm
Oberfläche
bandverzinkt
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
Funktionserhalt
nein
Höhe
85 mm
