UZD350-3 für Estrichhöhe 165-220 mm

…

Art.Nr. 7410056 | EAN 4012195431695

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7410056 / UZD 165220 350-3

Deckelausführung

universal

Estrichhöhe min.

165 mm

Estrichhöhe max.

220 mm

Nenngröße

350 mm

Kanalhöhe min.

28 mm

Kanalhöhe max.

48 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

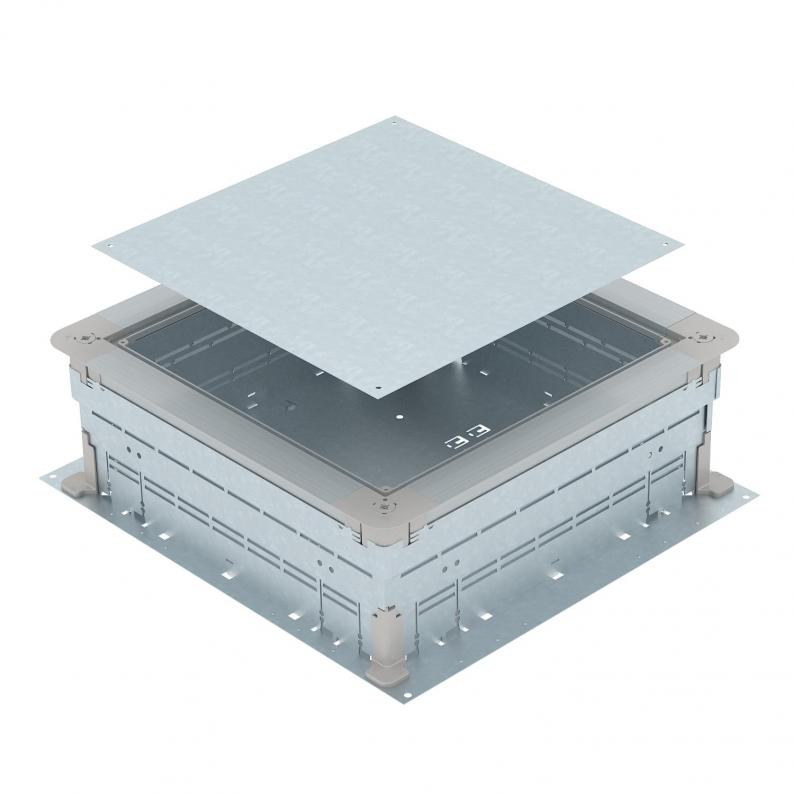

Unterflur Zug- und Abzweigdose für estrichüberdeckte Unterflur-Installationskanäle mit Seitenwänden aus Stahlblech. Zur Montage von Einbaueinheiten in Montagedeckel (separat zu bestellen). Lässt sich stufenlos auf Estrichnennhöhe nivellieren (Schnellnivellierung möglich) und der Estrich kann bündig an die Estrichabzugskante angearbeitet werden. Mit schalltechnischer Entkopplungsmöglichkeit nach Estrichverlegung und mit Systemzubehör auch für Schwerlastanwendung verwendbar.

Technische Daten

Bodenblech	ja
CO₂ Fußabdruck (GWP) Cradle-to-Gate	12,1468 kg CO₂e / 1 Stück
Deckelausführung	universal
Dichtungseinbaumöglichkeit	ja

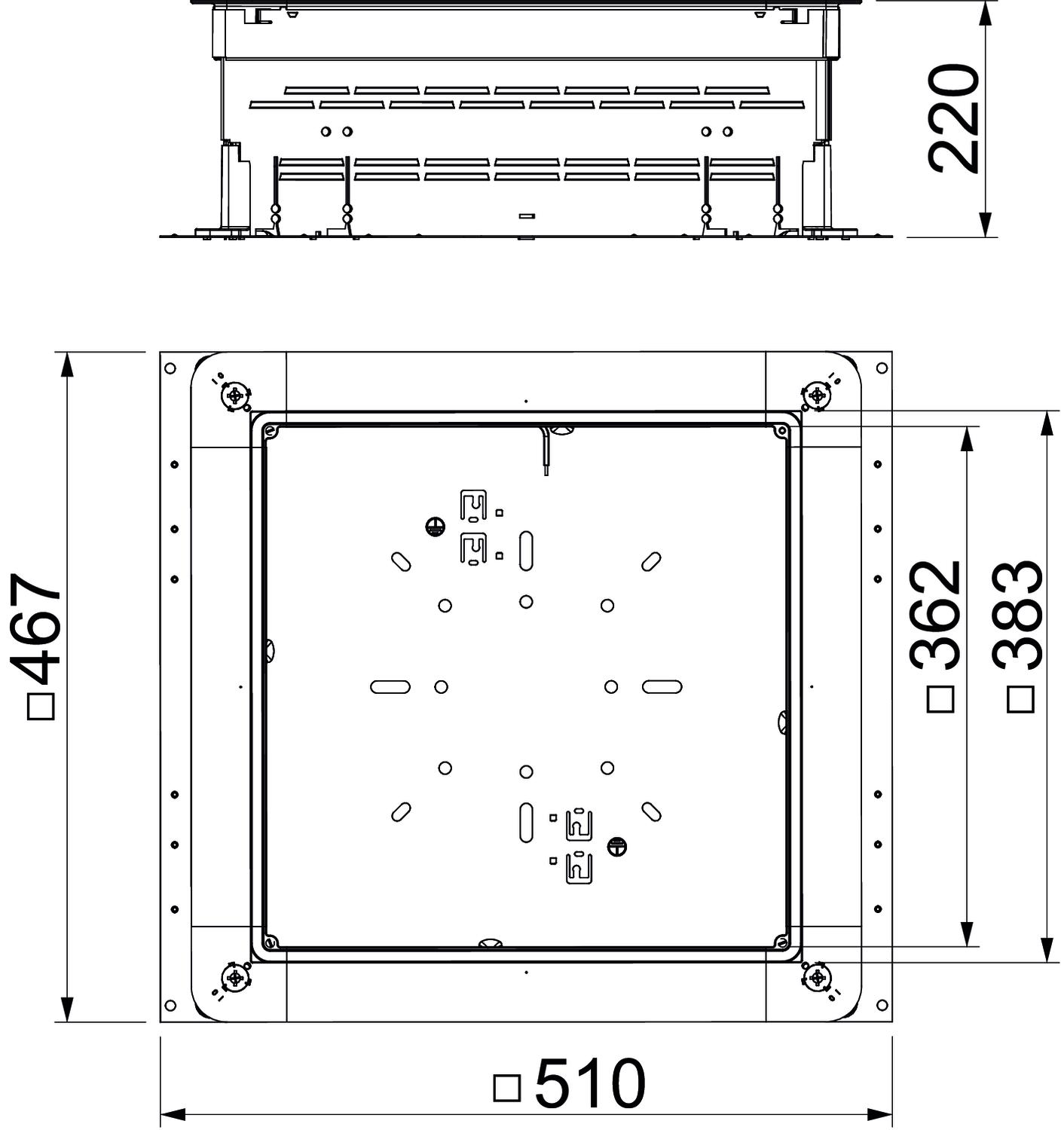

Dimension	510x467x165
Einbauöffnung für Aufflurtank	nein
Entkoppelbar	ja
Estrichhöhe max.	220 mm
Estrichhöhe min.	165 mm
für Rohranschluss	nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal	nein
Geeignet für estrichüberdeckten Unterflurkanal	ja
Kanalbreite max.	350 mm
Kanalbreite min.	190 mm
Kanalhöhe max.	48 mm
Kanalhöhe min.	28 mm
Mindestestrichhöhe	165
Nenngröße	350 mm
Nivellierbereich max.	220 mm
Nivellierbereich min.	165 mm
Oberfläche	bandverzinkt
Werkstoff	Stahl
