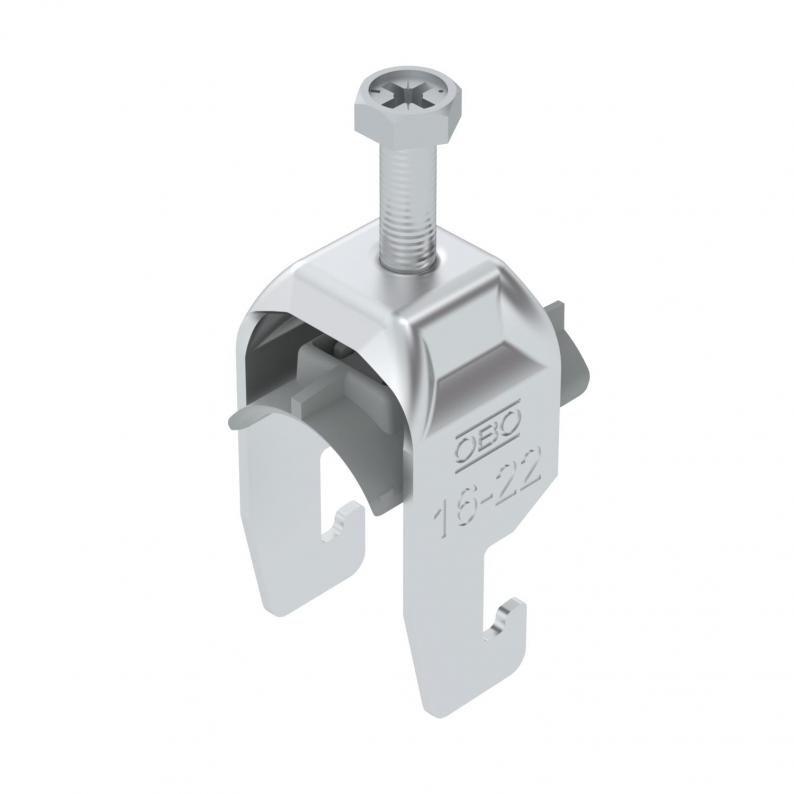

Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, Al
Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, Al
Art.Nr. 1186916 | EAN 4012196851850
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1958 kg CO₂e / 1 Stück |
| Dimension | 16-22mm |
| für Rohrdurchmesser max. | 22 mm |
| für Rohrdurchmesser min. | 16 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

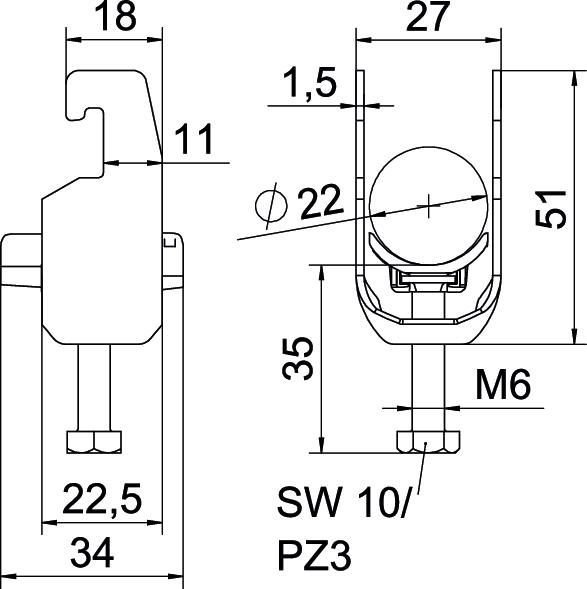

Abmessungen
| Breite | 27 mm |
|---|---|
| Höhe | 51 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 27 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 51 mm |
| Maß L | 35 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
BS-U1-K-12 ALU
8 mm
2 Nm
12 mm
1186902
BS-U1-K-16 ALU
12 mm
2 Nm
16 mm
1186909
BS-U1-K-22 ALU
16 mm
2 Nm
22 mm
1186916
BS-U1-K-28 ALU
22 mm
2 Nm
28 mm
1186922
BS-U1-K-34 ALU
28 mm
2 Nm
34 mm
1186929
BS-U1-K-40 ALU
34 mm
2 Nm
40 mm
1186936
BS-U1-K-46 ALU
40 mm
2 Nm
46 mm
1186942
BS-U1-K-52 ALU
46 mm
2 Nm
52 mm
1186949
BS-U1-K-58 ALU
52 mm
2 Nm
58 mm
1186956
BS-U1-K-64 ALU
58 mm
2 Nm
64 mm
1186962
BS-U1-K-70 ALU
64 mm
2 Nm
70 mm
1186969
BS-U1-K-76 ALU
70 mm
2 Nm
76 mm
1186976
Spannbereich D min.
Spannbereich D max.
BS-U1-K-12 ALU
Art.Nr.
1186902
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
12 mm
BS-U1-K-16 ALU
Art.Nr.
1186909
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
12 mm
BS-U1-K-22 ALU
Art.Nr.
1186916
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
22 mm
BS-U1-K-28 ALU
Art.Nr.
1186922
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
28 mm
BS-U1-K-34 ALU
Art.Nr.
1186929
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
2 Nm
BS-U1-K-40 ALU
Art.Nr.
1186936
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
34 mm
BS-U1-K-46 ALU
Art.Nr.
1186942
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
2 Nm
BS-U1-K-52 ALU
Art.Nr.
1186949
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
BS-U1-K-58 ALU
Art.Nr.
1186956
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
BS-U1-K-64 ALU
Art.Nr.
1186962
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
BS-U1-K-70 ALU
Art.Nr.
1186969
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
2 Nm
BS-U1-K-76 ALU
Art.Nr.
1186976
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
76 mm
Spannbereich D min.
70 mm
