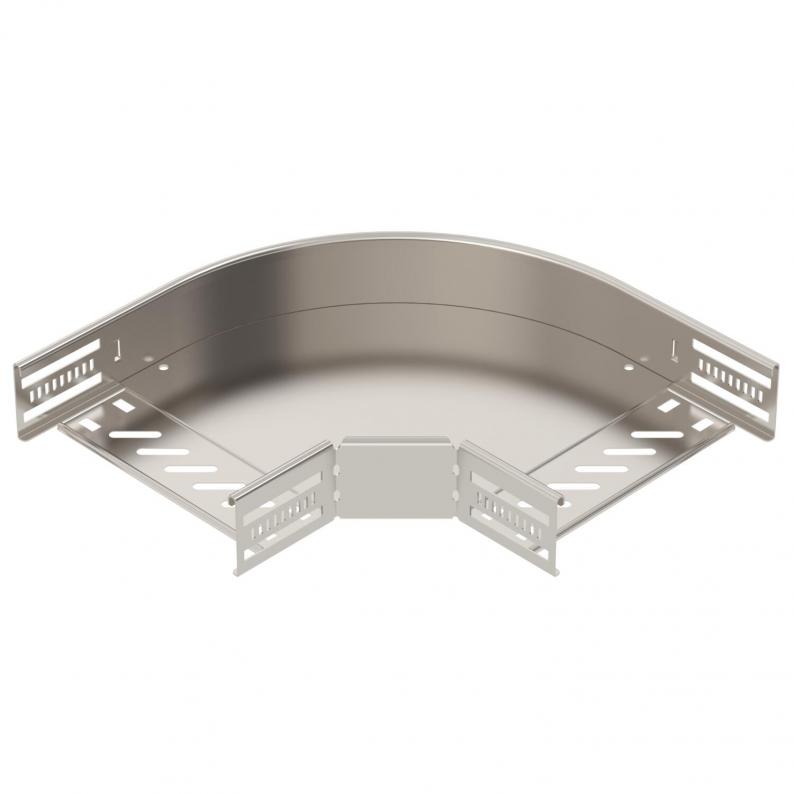

90°-Bogen 60 A4
Art.Nr. 6036654 | EAN 4012197343835
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 60x200 |
| Empfohlene Anzahl Schrauben | 12 St. |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |

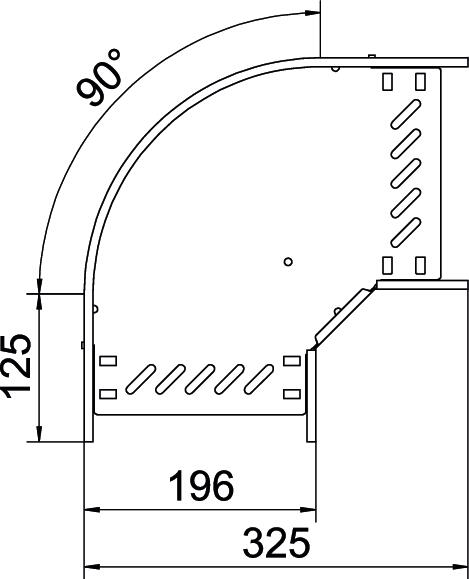

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Werkstoff
Breite
Farbe
Art.Nr.
RB 90 610 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
100 mm
edelstahl
6036650
RB 90 615 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
150 mm
edelstahl
6036652
RB 90 620 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
200 mm
edelstahl
6036654
RB 90 630 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
300 mm
edelstahl
6036656
RB 90 640 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
400 mm
edelstahl
6036658
RB 90 650 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
500 mm
edelstahl
6036660
RB 90 660 A4
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
600 mm
edelstahl
6036662
