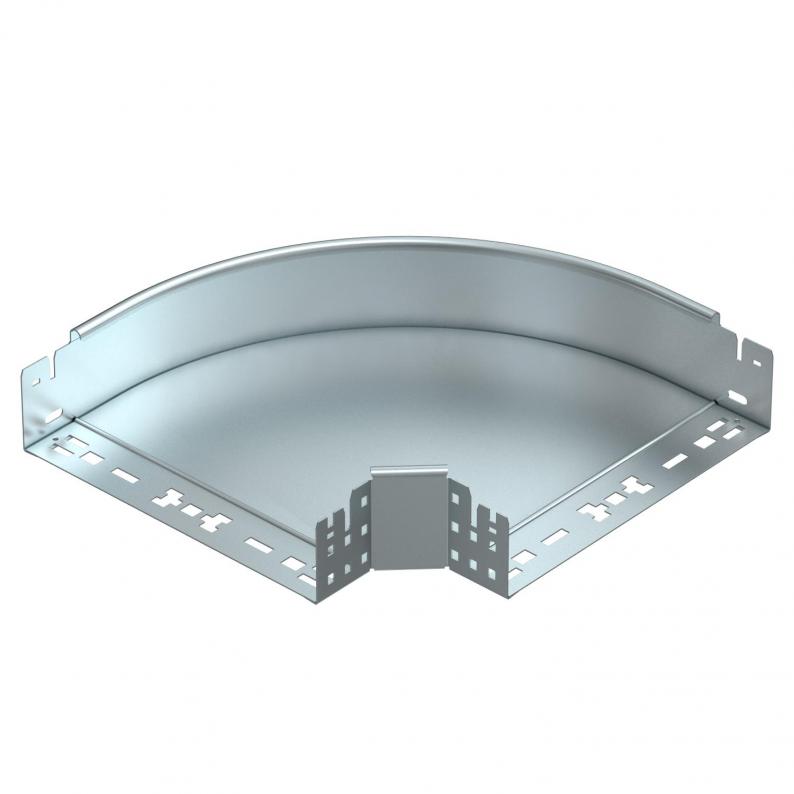

90°-Bogen Magic 85 FS
90°-Bogen Magic 85 FS
Art.Nr. 6041494 | EAN 4012195879909
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 85 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 85x300 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Oberfläche
Werkstoff
Breite
Art.Nr.
RBM 90 830 FS
bandverzinkt
Stahl
300 mm
6041494
RBM 90 840 FS
bandverzinkt
Stahl
400 mm
6041496
RBM 90 850 FS
bandverzinkt
Stahl
500 mm
6041498
Breite
RBM 90 830 FS
Art.Nr.
6041494
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
300 mm
RBM 90 840 FS
Art.Nr.
6041496
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
400 mm
RBM 90 850 FS
Art.Nr.
6041498
Werkstoff
Stahl
Breite
500 mm
Oberfläche
bandverzinkt
