Abhängebügel, schwarz
Abhängebügel, schwarz
Art.Nr. 6363878 | EAN 4012197445225
Art.Nr. / Typ
Länge
Lochdurchmesser
Maß B
Breite
F in kN Decke
für Breite max.
Farbe
tiefschwarz; RAL 9005
Höhe
180 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Abhängebügel für Kabeltrag-Systeme zur direkten Befestigung unter der Decke oder als Abhängung mit Gewindestangen M10. Schwarz beschichtet.
Technische Daten
Technische Daten
| Ausführung | Abhängebügel (C-Bügel) |
|---|---|
| Dimension | B300mm |
| F in kN Decke | 0,35 kN |
| Farbe | tiefschwarz; RAL 9005 |
| Funktionserhalt | nein |
| für Breite max. | 300 mm |
| für Breite min. | 300 |
| Geeignet für Gewindestange metrisch | 10 |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Lochdurchmesser | 11 mm |
| Materialstärke | 8 mm |
| Oberfläche | PES135 - Polyester |
| Rinnenbefestigung | schraubbar |
| Verstellbar | nein |
| Werkstoff | Stahl |

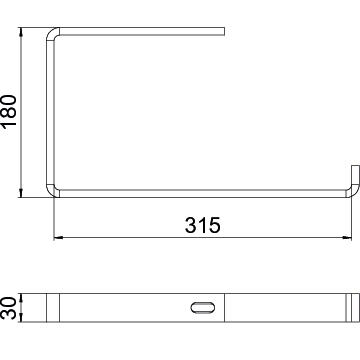

Abmessungen
| Breite | 331 mm |
|---|---|
| Höhe | 180 mm |
| Länge | 30 mm |
| Maß B | 315 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Länge
Lochdurchmesser
Maß B
Breite
F in kN Decke
für Breite max.
Höhe
Art.Nr.
MAH 60 100 FSKSW
tiefschwarz; RAL 9005
40 mm
10,5 mm
94 mm
100 mm
6358740
MAH 60 200 FSKSW
tiefschwarz; RAL 9005
40 mm
10,5 mm
195 mm
200 mm
6358742
MAH 60 300 FSKSW
tiefschwarz; RAL 9005
40 mm
10,5 mm
295 mm
300 mm
6358744
MAH 60 400 FSKSW
tiefschwarz; RAL 9005
40 mm
10,5 mm
395 mm
400 mm
6358746
AHB 100 FTK SW
tiefschwarz; RAL 9005
11 mm
127 mm
0,6 kN
100 mm
180 mm
6363875
AHB 200 FTK SW
tiefschwarz; RAL 9005
11 mm
231 mm
0,6 kN
200 mm
180 mm
6363877
AHB 300 FTK SW
tiefschwarz; RAL 9005
11 mm
331 mm
0,35 kN
300 mm
180 mm
6363878
AHB 400 FTK SW
tiefschwarz; RAL 9005
11 mm
431 mm
0,2 kN
400 mm
180 mm
6363879
Lochdurchmesser
Maß B
Breite
F in kN Decke
für Breite max.
MAH 60 100 FSKSW
Art.Nr.
6358740
Farbe
tiefschwarz; RAL 9005
Länge
40 mm
Lochdurchmesser
10,5 mm
Maß B
94 mm
Breite
100 mm
MAH 60 200 FSKSW
Art.Nr.
6358742
Maß B
195 mm
Farbe
tiefschwarz; RAL 9005
Lochdurchmesser
10,5 mm
Länge
40 mm
Breite
200 mm
MAH 60 300 FSKSW
Art.Nr.
6358744
Breite
300 mm
Lochdurchmesser
10,5 mm
Länge
40 mm
Farbe
tiefschwarz; RAL 9005
Maß B
295 mm
MAH 60 400 FSKSW
Art.Nr.
6358746
Breite
400 mm
Maß B
395 mm
Lochdurchmesser
10,5 mm
Farbe
tiefschwarz; RAL 9005
Länge
40 mm
AHB 100 FTK SW
Art.Nr.
6363875
F in kN Decke
0,6 kN
für Breite max.
100 mm
Farbe
tiefschwarz; RAL 9005
Breite
127 mm
Höhe
180 mm
Lochdurchmesser
11 mm
AHB 200 FTK SW
Art.Nr.
6363877
Lochdurchmesser
11 mm
Breite
231 mm
Höhe
180 mm
für Breite max.
200 mm
Farbe
tiefschwarz; RAL 9005
F in kN Decke
0,6 kN
AHB 300 FTK SW
Art.Nr.
6363878
Farbe
tiefschwarz; RAL 9005
Breite
331 mm
für Breite max.
300 mm
Lochdurchmesser
11 mm
Höhe
180 mm
F in kN Decke
0,35 kN
AHB 400 FTK SW
Art.Nr.
6363879
Farbe
tiefschwarz; RAL 9005
Lochdurchmesser
11 mm
Höhe
180 mm
F in kN Decke
0,2 kN
Breite
431 mm
für Breite max.
400 mm
