Anbaueinheit für GESR9, Höhe 60-110 mm

…

Art.Nr. 7424906 | EAN 4012195245209

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7424906 / OKA-W A 6050R9

Länge

473 mm

Einbauöffnung für Einbaueinheit

rund

Kanalhöhe max.

110 mm

Breite

400 mm

Kanalhöhe min.

60 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Montagefertige Kanalanbaueinheit mit einem Geräteeinbaudeckel zum Einbau einer Einbaueinheit der Nenngröße R9, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelagsanlegeprofilen), Kanaldeckel mit blind verschlossener Montageöffnung und einem Kanalendstück. Im Lieferumfang enthalten sind 3 höhennivellierbare Befestigungswinkel, 3 Estrichanker, 1 Deckelstoßunterstützung und 1 Bausatz für Winkelabzweig.

Technische Daten

Abdeckung Montageöffnung	ja
Abdeckungen	1
Anzahl der Montageöffnungen	1
Deckelbefestigung rastend	nein
Dichtungseinbaumöglichkeit	ja
Einbauöffnung für Aufflurtank	nein
Einbauöffnung für Einbaueinheit	rund
Entkoppelbar	nein
Geeignet für Dehnungsfuge	nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal	nein
Geeignet für estrichbündigen offenen Unterflurkanal	ja
Geeignet für estrichüberdeckten Unterflurkanal	nein
Kanalhöhe max.	110 mm
Kanalhöhe min.	60 mm
Materialstärke Deckel	4
Mindestestrichhöhe	60
Mit Anschlussöffnung	ja
Mit Potentialausgleich	nein
Mit Trennwand	nein
Mit Überstand	ja
Montageöffnung	für Geräteeinsatz
Nenngröße für Geräteeinbaueinheiten	R9
Nivellierbereich max.	110 mm
Nivellierbereich min.	60 mm
Oberfläche	bandverzinkt
Oberteil abnehmbar	ja
Werkstoff	Stahl

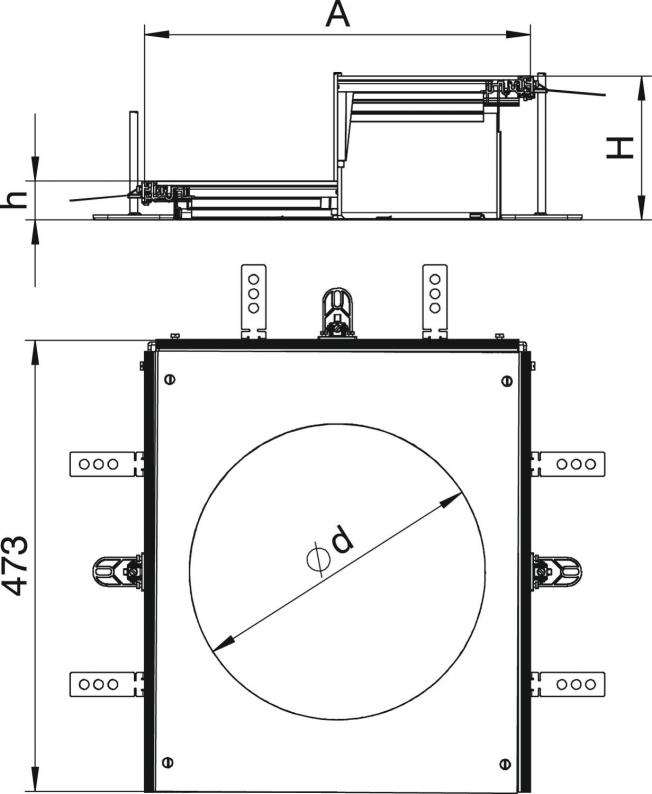

Abmessungen

Breite	400 mm
Länge	473 mm
Maß A	400 mm
Maß d Ø	305 mm
Maß h	60 mm
