Aufflur-Installationskanal, Kanalhöhe 75 mm
Aufflur-Installationskanal, Kanalhöhe 75 mm
Art.Nr. 7404720 | EAN 4012195100782
Art.Nr. / Typ
7404720 / AIKU 35075
Breite
350 mm
Länge
2400 mm
Nutzquerschnitt
248 cm²
Höhe
75 mm
kl. VKE: 2.4 m
2.4m
Beschreibung
Aufflur-Installationskanal-Unterteil, 1-zügig, für Blind-/Montagedeckel mit einseitiger Abschrägung, mit aufsteckbaren Aluminium-Seitenprofilen zum Auflagern und Befestigen der Kanaldeckel, Bodenwanne mit Haltelaschen für max. 2 einsteckbare, selbstkontaktierende Trennstege und Prägung für Schutzleiteranschlusswinkel. Kanalhöhe geeignet zum Aufbau von Telitanks oder zum Einbau von Geräteeinsätzen der Nenngröße 4, 6, 9.
Technische Daten
Technische Daten
| Anzahl der steckbaren Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Blechstärke Unterteil | 1 mm |
| Dimension | 2400x375x75 |
| Geeignet für | Deckel einseitig abgeschrägt |
| Mit Trennwand | nein |
| Nutzquerschnitt | 248 cm² |
| Oberfläche | bandverzinkt |
| Querschnitt Zug 3 | 10908 mm² |
| Querschnitt Zug a | 11673 mm² |
| Querschnitt Zug b | 2250 mm² |
| Trennwandbefestigung | stecken |
| Werkstoff | Stahl |

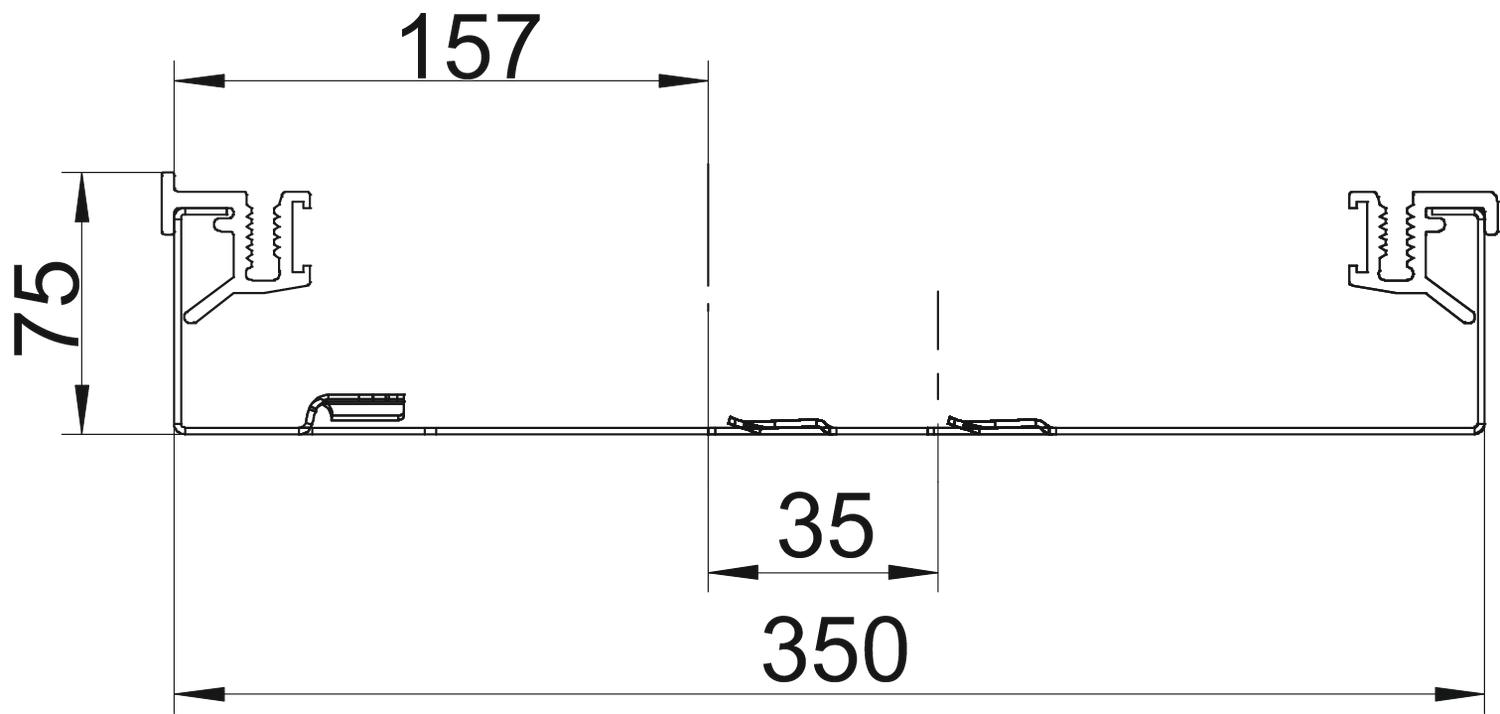

Abmessungen
| Breite | 350 mm |
|---|---|
| Höhe | 75 mm |
| Länge | 2400 mm |
| Maß B | 350 mm |
| Maß b | 350 mm |
| Maß h | 75 mm |
