Bogen winkelverstellbar 60 A2

Bogen winkelverstellbar 60 A2

Art.Nr. 6037154 | EAN 4012197341251

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

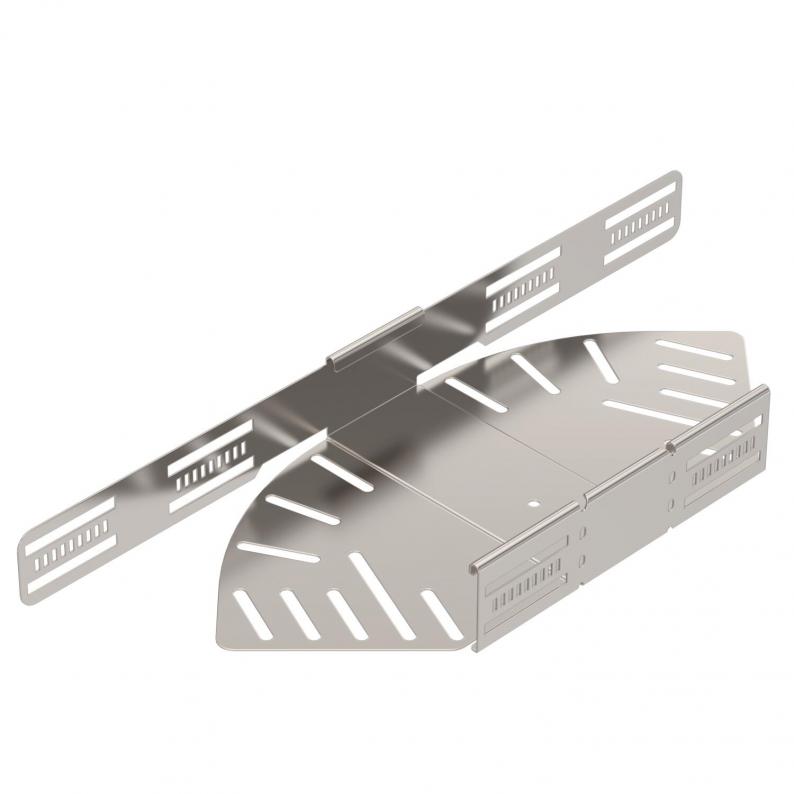

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen-und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abbiegung (Winkel)verstellbar
Art des Verbinders Kabeltragsystemgeschraubt/geklemmt
Ausführung Verbinderintegrierter Verbinder
BauformGelenkbogen_komplett
Blechstärke1 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate7,4353 kg CO2e / 1 Stück
Dimension60x200
Empfohlene Anzahl Schrauben12 St.
Farbeedelstahl
Funktionserhaltnein
Holmstärke1,25 mm
Materialstärke Bodenblech1 mm
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Oberflächeblank, nachbehandelt
Richtungsänderunghorizontal
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Temperatureinsatzbereich max.120 °C
Temperatureinsatzbereich min.-20 °C
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

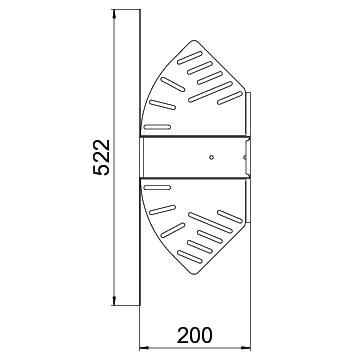

Abmessungen

Breite200 mm
Höhe60 mm
Maß B200 mm
Maß L522 mm
Maß R50 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Montagezubehör
Typ
RBD W 200 A2

kl. VKE: 1 Stück

Ausführungen

Breite
RB W 610 A2
Art.Nr.
6037150
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
Breite
100 mm
Werkstoff
Edelstahl, rostfrei 1.4301
RB W 620 A2
Art.Nr.
6037154
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
200 mm
Oberfläche
blank, nachbehandelt
RB W 630 A2
Art.Nr.
6037156
Oberfläche
blank, nachbehandelt
Breite
300 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
RB W 640 A2
Art.Nr.
6037158
Farbe
edelstahl
Breite
400 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
RB W 650 A2
Art.Nr.
6037160
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
500 mm
Oberfläche
blank, nachbehandelt
RB W 660 A2
Art.Nr.
6037162
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
Breite
600 mm
Oberfläche
blank, nachbehandelt
