Bügelschelle, 1-fach Kunststoffdruckwanne A2
Bügelschelle, 1-fach Kunststoffdruckwanne A2
Art.Nr. 1178539 | EAN 4012195074779
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3206 kg CO₂e / 1 Stück |
| Dimension | 22-28mm |
| für 1 Kabel H | 59 mm |
| für 1 Kabel L | 34 |
| für Rohrdurchmesser max. | 25 mm |
| für Rohrdurchmesser min. | 25 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 22 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

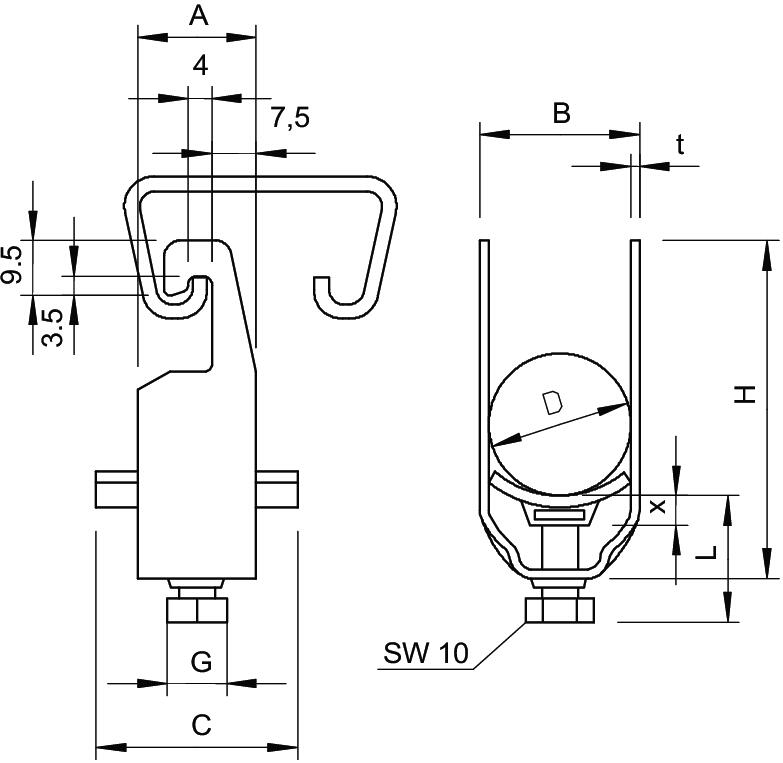

Abmessungen
| Maß A | 20 mm |
|---|---|
| Maß B | 33 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 59 mm |
| Maß L | 34 mm |
| Maß t | 2 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056U 12 A2
8 mm
3 Nm
12 mm
1178504
2056U 16 A2
12 mm
3 Nm
16 mm
1178512
2056U 28 A2
22 mm
3 Nm
28 mm
1178539
2056U 46 A2
40 mm
5 Nm
46 mm
1178563
2056U 52 A2
46 mm
5 Nm
52 mm
1178571
2056U 70 A2
64 mm
5 Nm
70 mm
1178628
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
2056U 12 A2
Art.Nr.
1178504
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
2056U 16 A2
Art.Nr.
1178512
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
2056U 28 A2
Art.Nr.
1178539
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
2056U 46 A2
Art.Nr.
1178563
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
2056U 52 A2
Art.Nr.
1178571
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
2056U 70 A2
Art.Nr.
1178628
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
