Deckel für 90°-Bogen DD
Deckel für 90°-Bogen DD
Art.Nr. 7130600 | EAN 4012196251476
Art.Nr. / Typ
Breite
Blechstärke
1,25 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

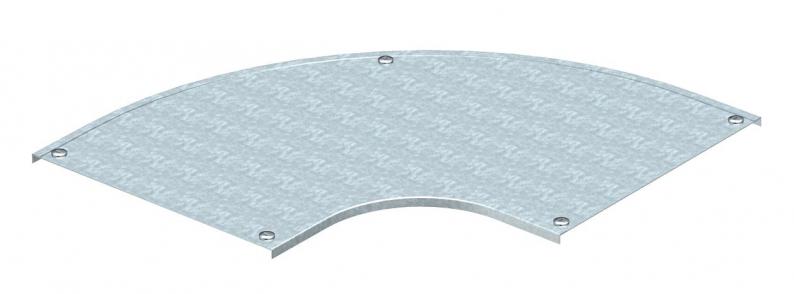

Deckel für 90°-Bogen mit vormontierten Drehriegeln.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Anzahl Drehriegel | 5 St. |
| Befestigungsart | Drehriegel |
| Blechstärke | 1,25 mm |
| Dimension | B500mm |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Oberfläche | bandverzinkt Zink/Aluminium, Double Dip |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

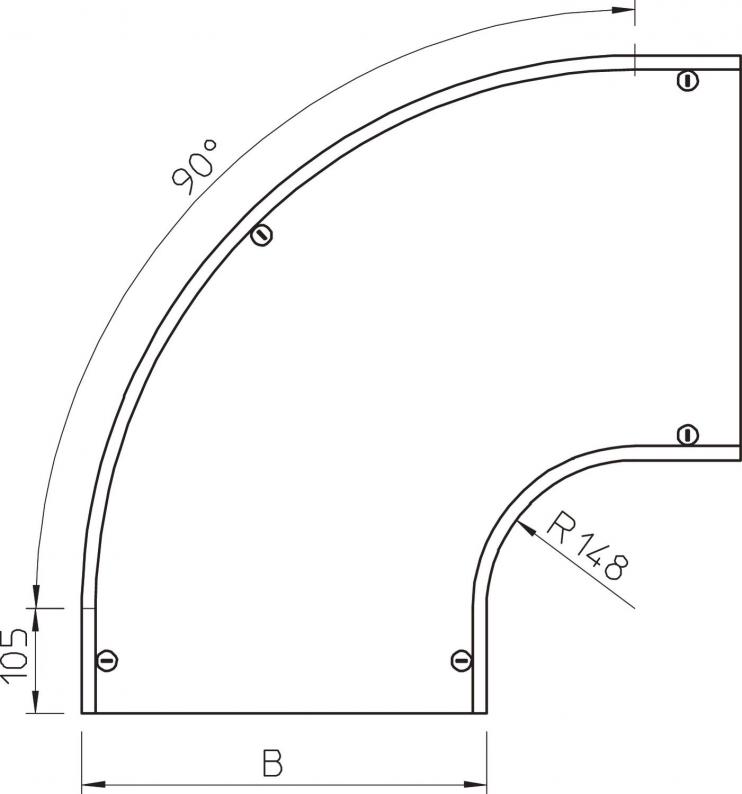

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 500 mm |
| Maß H | 15 mm |
| Maß R | 148 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Blechstärke
Art.Nr.
DFB 90 500 DD
500 mm
1,25 mm
7130600
DFB 90 550 DD
550 mm
1,25 mm
7130619
DFB 90 600 DD
600 mm
1,25 mm
7130627
Breite
DFB 90 500 DD
Art.Nr.
7130600
Breite
500 mm
Blechstärke
1,25 mm
DFB 90 550 DD
Art.Nr.
7130619
Blechstärke
1,25 mm
Breite
550 mm
DFB 90 600 DD
Art.Nr.
7130627
Blechstärke
1,25 mm
Breite
600 mm
