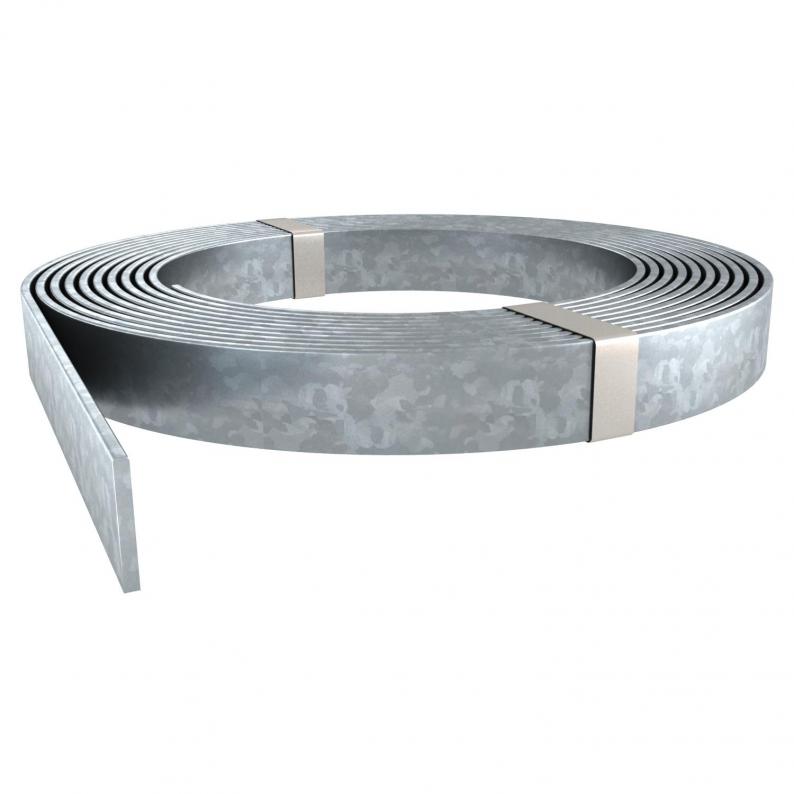

Flachleiter Stahl verzinkt für Erdreich
Flachleiter Stahl verzinkt für Erdreich
Art.Nr. 5019344 | EAN 4012195694014
Art.Nr. / Typ
Breite
Höhe
kl. VKE: 71 m
71m
Beschreibung
• einsetzbar als Ableitung und Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
Technische Daten
Technische Daten
| Dimension | 30x3mm |
|---|---|
| Längentoleranz ± | 5 % |
| Normalring (ca. kg) | 50 kg |
| Normalring (ca. m) | 71 |
| Oberfläche | tauchfeuerverzinkt |
| Querschnitt | 90 mm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 30 mm |
|---|---|
| Höhe | 3 mm |
| Maß B | 30 mm |
| Maß H | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Höhe
Art.Nr.
5052 DIN 30X3
30 mm
3 mm
5019344
5052 DIN 30X3.5
30 mm
3,5 mm
5019345
5052 DIN 30X3.5
30 mm
3,5 mm
5019347
5052 DIN 30X4
30 mm
4 mm
5019350
5052 DIN 40X4
40 mm
4 mm
5019355
5052 DIN 40X5
40 mm
5 mm
5019360
Breite
Höhe
5052 DIN 30X3
Art.Nr.
5019344
Breite
30 mm
Höhe
3 mm
5052 DIN 30X3.5
Art.Nr.
5019345
Breite
30 mm
Höhe
3,5 mm
5052 DIN 30X3.5
Art.Nr.
5019347
Breite
30 mm
Höhe
3,5 mm
5052 DIN 30X4
Art.Nr.
5019350
Breite
30 mm
Höhe
4 mm
5052 DIN 40X4
Art.Nr.
5019355
Breite
40 mm
Höhe
4 mm
5052 DIN 40X5
Art.Nr.
5019360
Breite
40 mm
Höhe
5 mm
