Flachwinkel
Art.Nr. 7216330 | EAN 4012195917281
Art.Nr. / Typ
Maß B
Maß d
Maß T
Maß H
Farbe
Maß A
Maß h
kl. VKE: 1 Stück
1Stück
Beschreibung

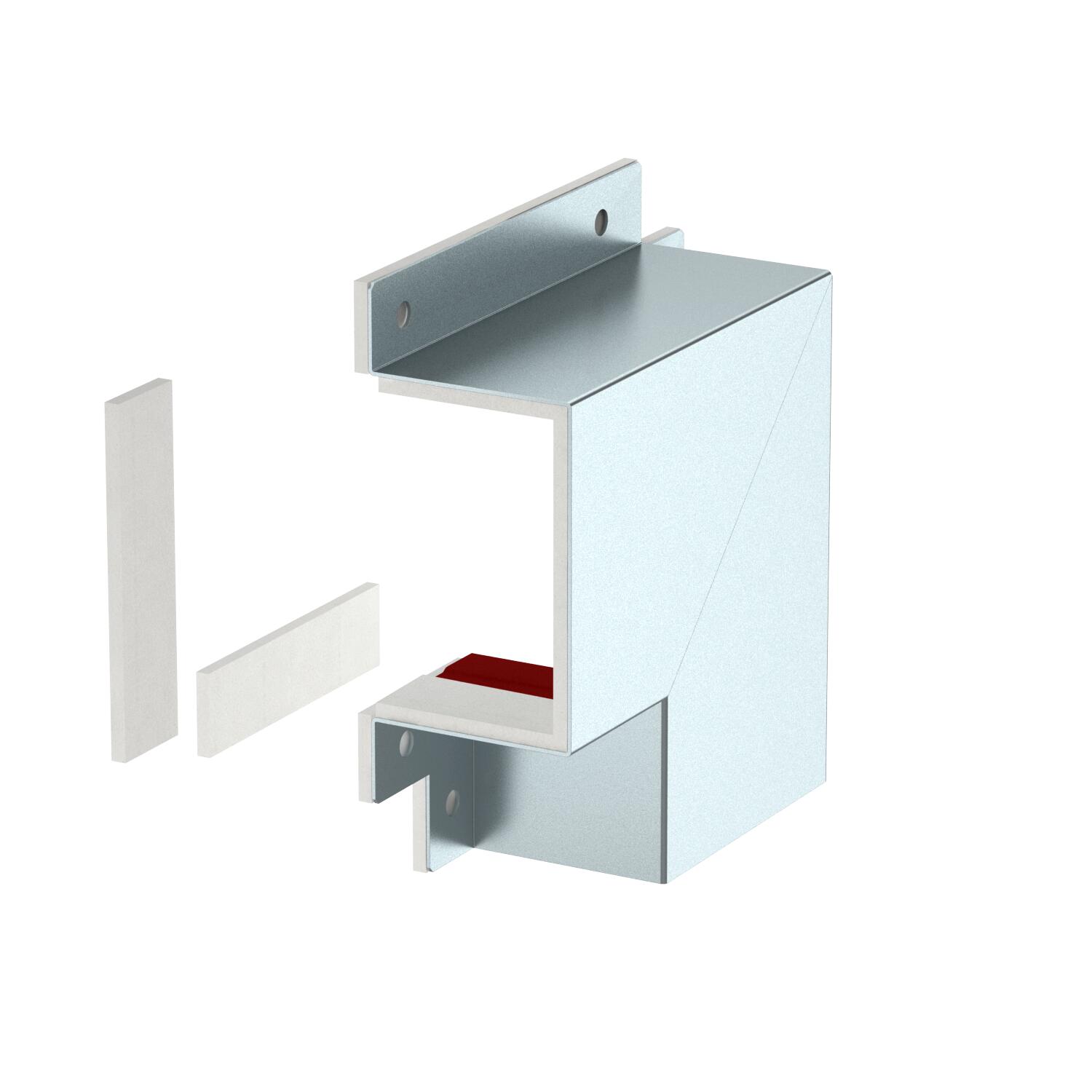

Formteil-Haube zur Abdeckung von zwei Kanalenden BSKM 0711 als Flachwinkel bei direkter Wand- und Deckenmontage. Inklusive eingeklebten Dichtungen zum Abdichten der Fugen und losen Dichtungen bei Kombination mit Gegenplatte, sowie Schrauben für den Potentialausgleich.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Deckelbefestigung | sonstige |
| Dimension | 70x110 |
| Farbe | zink |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Mit Lochung | nein |
| Oberfläche | bandverzinkt |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Werkstoff | Stahl |
| Werkstoff des Isoliermaterials | sonstige |
| Winkel des Bogens | 90 ° |

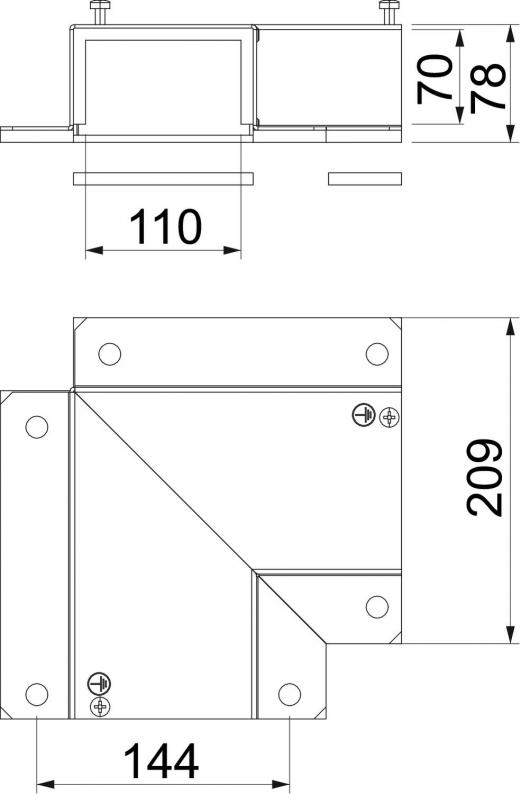

Abmessungen
| Maß A | 209 mm |
|---|---|
| Maß B | 110 mm |
| Maß d | 144 mm |
| Maß h | 70 mm |
| Maß H | 70 mm |
| Maß T | 78 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (8)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß B
Maß d
Maß T
Maß H
Farbe
Maß A
Maß h
Maß b
Art.Nr.
BSKM-FW 0711 FS
110 mm
144 mm
78 mm
70 mm
zink
209 mm
70 mm
7216330
BSKM-FW 1025 FS
250 mm
284 mm
108 mm
100 mm
zink
349 mm
100 mm
250 mm
7216430
BSKM-FW 1025RW
250 mm
284 mm
108 mm
100 mm
reinweiß; RAL 9010
349 mm
100 mm
250 mm
7216638
Maß B
Maß d
Maß T
Maß H
Farbe
Maß A
Maß h
BSKM-FW 0711 FS
Art.Nr.
7216330
Maß B
110 mm
Maß d
144 mm
Maß T
78 mm
Maß H
70 mm
Farbe
zink
Maß A
209 mm
Maß h
70 mm
BSKM-FW 1025 FS
Art.Nr.
7216430
Maß d
284 mm
Farbe
zink
Maß B
250 mm
Maß A
349 mm
Maß H
100 mm
Maß b
250 mm
Maß h
100 mm
Maß T
108 mm
BSKM-FW 1025RW
Art.Nr.
7216638
Maß b
250 mm
Maß H
100 mm
Maß A
349 mm
Maß B
250 mm
Maß d
284 mm
Maß T
108 mm
Farbe
reinweiß; RAL 9010
Maß h
100 mm
