Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70110

Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70110

Art.Nr. 6274220 | EAN 4012195846574

Alle Ausführungen anzeigen
Art.Nr. / Typ
Farbe
Höhe
73 mm
Breite
118 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Flachwinkel-Haubenformteil aus halogenfreiem PC/ABS zur einfachen Erstellung einer steigenden oder fallenden 90° Richtungsänderung mit Geräteeinbaukanal der Serie Rapid 80 GK, GKH, GS und GA. Das Flachwinkel- Haubenformteil ist einsetzbar für symmetrische und asymmetrische Kanaltypen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Antibakterielle Behandlungnein
Anzahl der Oberteile1
AusführungHaubenformteil
CO2 Fußabdruck (GWP) Cradle-to-Gate1,1818 kg CO2e / 1 Stück
Dimension70x110mm
Farbereinweiß; RAL 9010
für Kanalbreite110 mm
für Kanalhöhe70 mm
Halogenfreija
Kabelhalteklammernein
Kanalverbindernein
Montageart der Oberteileübergreifend
Montagelochung im Bodennein
Richtungsänderungvertikal steigend/fallend
SchutzartIP30
Schutzfolieja
Schutzgrad IK-CodeIK08
Symmetrischja
Temperatureinsatzbereich max.60 °C
Temperatureinsatzbereich min.-15 °C
WerkstoffPolycarbonat/Acrylnitril-Butadien-Styrol
Winkelbereich max.90 mm
Winkelbereich min.90 mm

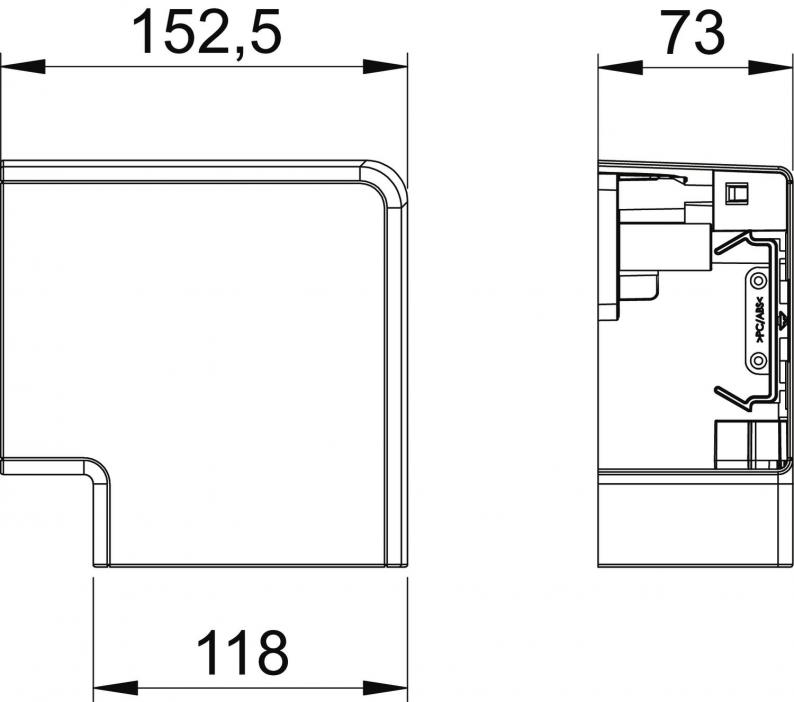

Abmessungen

Breite118 mm
Höhe73 mm
Länge152,5 mm

Downloads

0 ausgewählt

Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Farbe
GK-FH70110RW
Art.Nr.
6274220
Höhe
73 mm
Farbe
reinweiß; RAL 9010
Breite
118 mm
GK-FH70110CW
Art.Nr.
6274221
Breite
118 mm
Farbe
cremeweiß; RAL 9001
Höhe
73 mm
GK-FH70110LGR
Art.Nr.
6274222
Farbe
lichtgrau; RAL 7035
Breite
118 mm
Höhe
73 mm
