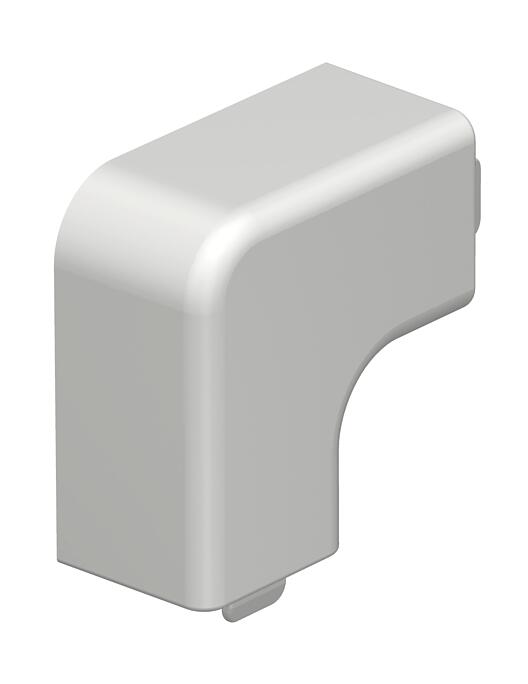

Flachwinkelhaube, für Kanal Typ WDK 20020
Flachwinkelhaube, für Kanal Typ WDK 20020
Art.Nr. 6183212 | EAN 4012196673391
Art.Nr. / Typ
Farbe
Maß H
20 mm
kl. VKE: 4 Stück
4Stück
Beschreibung
Flachwinkelhaube zur Richtungsänderung der WDK-Kanäle.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| Dimension | 20x20mm |
| Farbe | lichtgrau; RAL 7035 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 20 x 20 |
| Halogenfrei | nein |
| Kanaltiefe | 20 mm |
| Schutzart | IP30 |
| Schutzfolie | nein |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

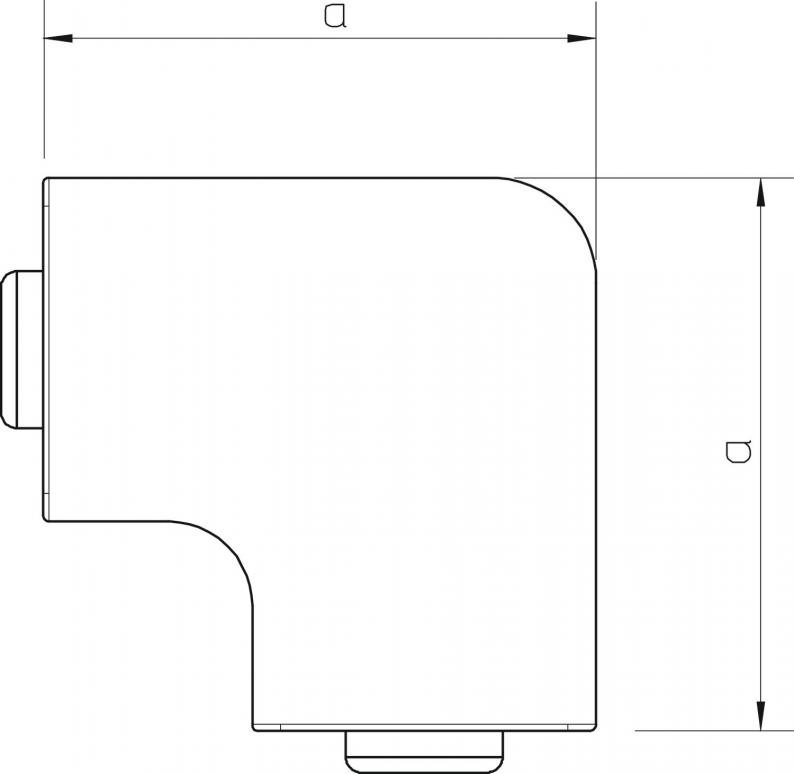

Abmessungen
| Breite | 20 mm |
|---|---|
| Höhe | 17,5 mm |
| Länge | 38 mm |
| Maß a | 38 mm |
| Maß H | 20 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß H
Farbe
Art.Nr.
WDK HF20020GR
20 mm
steingrau; RAL 7030
6158587
WDK HF20020CW
20 mm
cremeweiß; RAL 9001
6161200
WDK HF20020LGR
20 mm
lichtgrau; RAL 7035
6183212
WDK HF20020RW
20 mm
reinweiß; RAL 9010
6192777
Farbe
WDK HF20020GR
Art.Nr.
6158587
Maß H
20 mm
Farbe
steingrau; RAL 7030
WDK HF20020CW
Art.Nr.
6161200
Farbe
cremeweiß; RAL 9001
Maß H
20 mm
WDK HF20020LGR
Art.Nr.
6183212
Farbe
lichtgrau; RAL 7035
Maß H
20 mm
WDK HF20020RW
Art.Nr.
6192777
Farbe
reinweiß; RAL 9010
Maß H
20 mm
