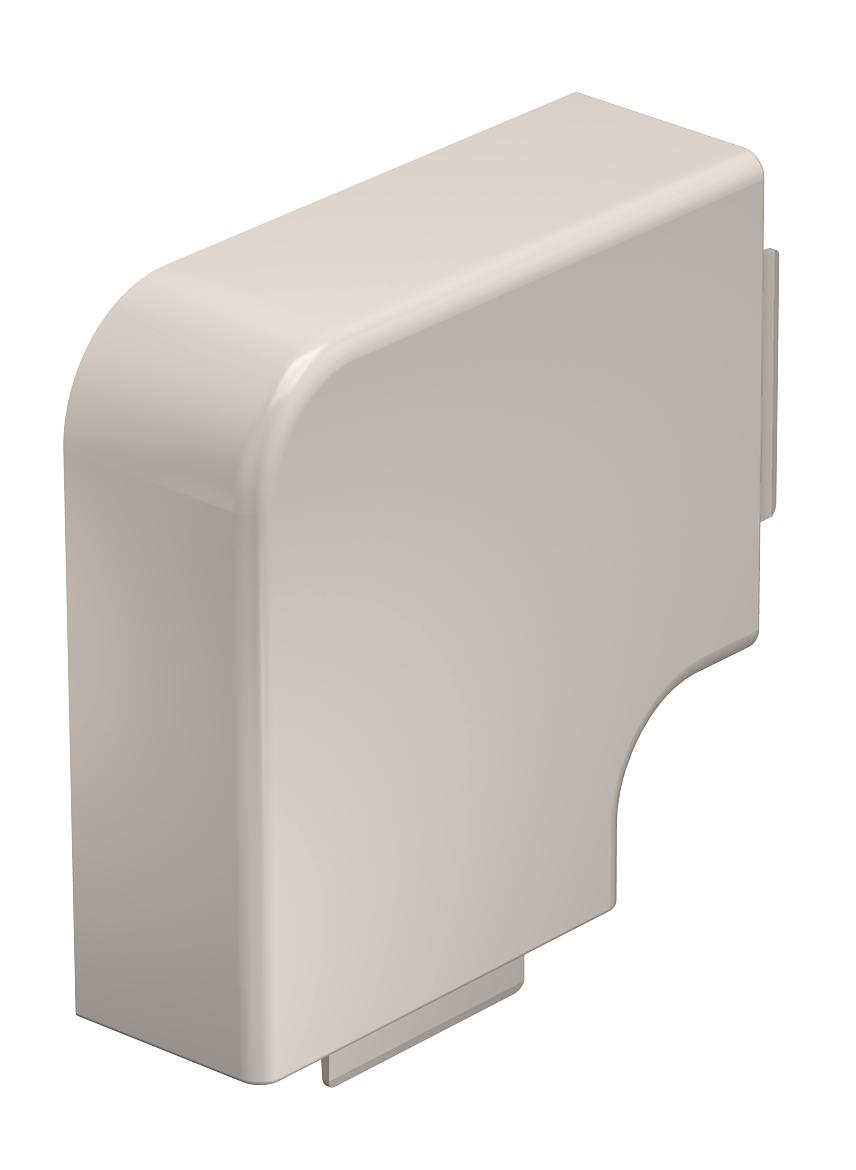

Flachwinkelhaube, für Kanal Typ WDK 40090
Flachwinkelhaube, für Kanal Typ WDK 40090
Art.Nr. 6161316 | EAN 4012196107773
Art.Nr. / Typ
Farbe
Maß H
90 mm
kl. VKE: 2 Stück
2Stück
Beschreibung
Flachwinkelhaube zur Richtungsänderung der WDK-Kanäle.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| Dimension | 40x90mm |
| Farbe | cremeweiß; RAL 9001 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 40 x 90 |
| Halogenfrei | nein |
| Kanaltiefe | 40 mm |
| Schutzart | IP30 |
| Schutzfolie | nein |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
Abmessungen
| Breite | 90 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 129 mm |
| Maß a | 129 mm |
| Maß H | 90 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Farbe
Maß H
Art.Nr.
WDK HF40090GR
steingrau; RAL 7030
90 mm
6021336
WDK HF40090CW
cremeweiß; RAL 9001
90 mm
6161316
WDK HF40090LGR
lichtgrau; RAL 7035
90 mm
6183352
WDK HF40090RW
reinweiß; RAL 9010
90 mm
6192866
Farbe
WDK HF40090GR
Art.Nr.
6021336
Farbe
steingrau; RAL 7030
Maß H
90 mm
WDK HF40090CW
Art.Nr.
6161316
Farbe
cremeweiß; RAL 9001
Maß H
90 mm
WDK HF40090LGR
Art.Nr.
6183352
Farbe
lichtgrau; RAL 7035
Maß H
90 mm
WDK HF40090RW
Art.Nr.
6192866
Maß H
90 mm
Farbe
reinweiß; RAL 9010
