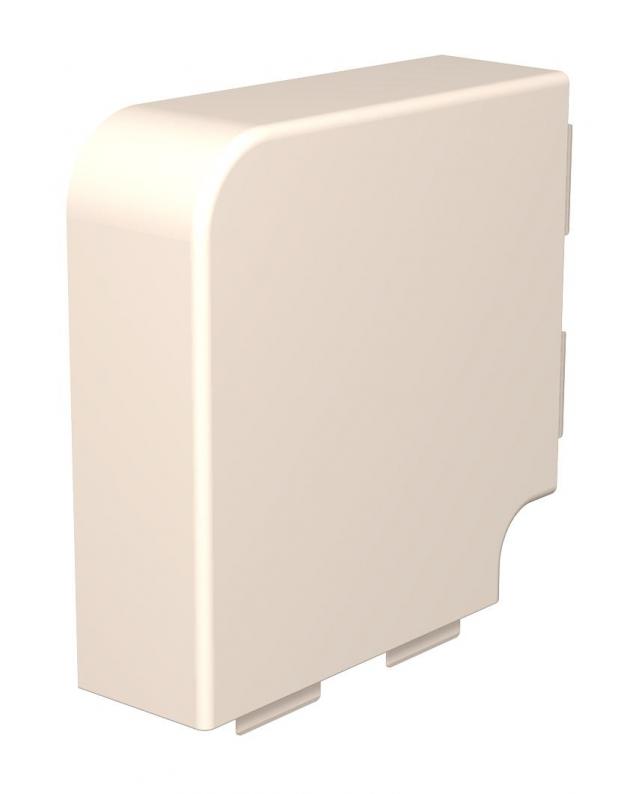

Flachwinkelhaube, für Kanal Typ WDK 60170
Flachwinkelhaube, für Kanal Typ WDK 60170
Art.Nr. 6161545 | EAN 4012196108312
Art.Nr. / Typ
Farbe
Maß H
170 mm
kl. VKE: 2 Stück
2Stück
Beschreibung
Flachwinkelhaube zur Richtungsänderung der WDK-Kanäle.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| Dimension | 60x170mm |
| Farbe | cremeweiß; RAL 9001 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 60 x 170 |
| Halogenfrei | nein |
| Kanaltiefe | 60 mm |
| Schutzart | IP30 |
| Schutzfolie | nein |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
Abmessungen
| Breite | 170 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 211 mm |
| Maß a | 211 mm |
| Maß H | 170 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß H
Farbe
Art.Nr.
WDK HF60170GR
170 mm
steingrau; RAL 7030
6022375
WDK HF60170CW
170 mm
cremeweiß; RAL 9001
6161545
WDK HF60170LGR
170 mm
lichtgrau; RAL 7035
6183468
WDK HF60170RW
170 mm
reinweiß; RAL 9010
6192963
Farbe
WDK HF60170GR
Art.Nr.
6022375
Maß H
170 mm
Farbe
steingrau; RAL 7030
WDK HF60170CW
Art.Nr.
6161545
Farbe
cremeweiß; RAL 9001
Maß H
170 mm
WDK HF60170LGR
Art.Nr.
6183468
Farbe
lichtgrau; RAL 7035
Maß H
170 mm
WDK HF60170RW
Art.Nr.
6192963
Maß H
170 mm
Farbe
reinweiß; RAL 9010
