Formteilverbinder Magic DD
Art.Nr. 6065910 | EAN 4012196054824
Art.Nr. / Typ
Breite
Maß B
Höhe
110 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

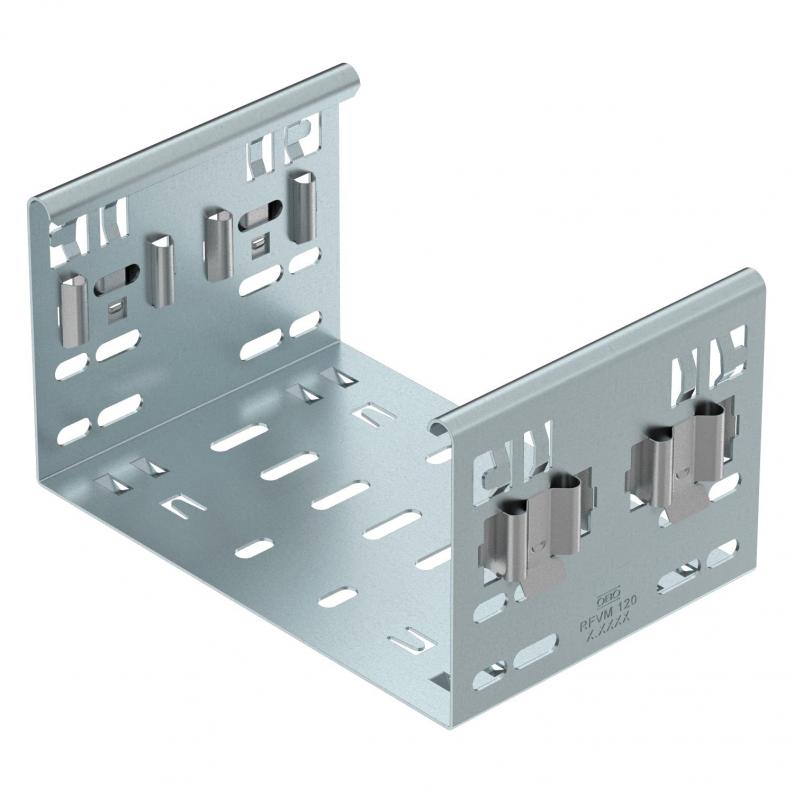

Formteilverbinder-Magic zur direkten und schraubenlosen Verbindung von Magic-Formteilen mit der Seitenhöhe 110 mm.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Technische Daten
Technische Daten
| Ausführung | Längsverbinder |
|---|---|
| Blechstärke | 1,25 mm |
| Dimension | 110x100 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Geeignet für Kabeltragsystemhöhe | 110 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt Zink/Aluminium, Double Dip |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | schraubloser Verbinder |
| Werkstoff | Stahl |

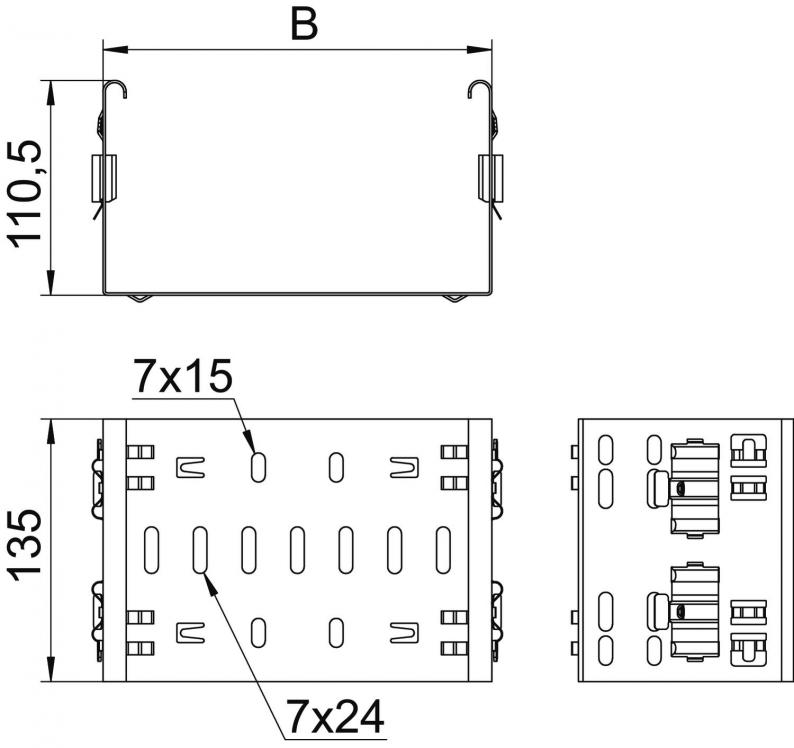

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 135 mm |
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Maß B
Höhe
Art.Nr.
FVM 110 DD
100 mm
100 mm
110 mm
6065910
FVM 120 DD
200 mm
200 mm
110 mm
6065914
FVM 130 DD
300 mm
300 mm
110 mm
6065916
FVM 140 DD
400 mm
400 mm
110 mm
6065918
FVM 150 DD
500 mm
500 mm
110 mm
6065920
FVM 160 DD
600 mm
600 mm
110 mm
6065922
Breite
Maß B
FVM 110 DD
Art.Nr.
6065910
Breite
100 mm
Maß B
100 mm
Höhe
110 mm
FVM 120 DD
Art.Nr.
6065914
Höhe
110 mm
Breite
200 mm
Maß B
200 mm
FVM 130 DD
Art.Nr.
6065916
Höhe
110 mm
Maß B
300 mm
Breite
300 mm
FVM 140 DD
Art.Nr.
6065918
Maß B
400 mm
Höhe
110 mm
Breite
400 mm
FVM 150 DD
Art.Nr.
6065920
Breite
500 mm
Höhe
110 mm
Maß B
500 mm
FVM 160 DD
Art.Nr.
6065922
Maß B
600 mm
Breite
600 mm
Höhe
110 mm
