Geräteeinsatz GES9-3B mit Griffbügel
Geräteeinsatz GES9-3B mit Griffbügel
Art.Nr. 7405079 | EAN 4012196460502
Art.Nr. / Typ
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
Bodenbelagdicke
5 mm
Farbe
graphitschwarz; RAL 9011
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträgern UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden. Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar 10 mm.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden. Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar 10 mm.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagdicke max. | 10 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Breite Außenmaß | 264 mm |
| Breite Einbaumaß | 244 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,203 kg CO₂e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 264x264x67 |
| Einbautiefe | 73 mm |
| Farbe | graphitschwarz; RAL 9011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Außenmaß | 264 mm |
| Länge Einbaumaß | 244 mm |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Öffnungsmechanismus | Griffbügel |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |

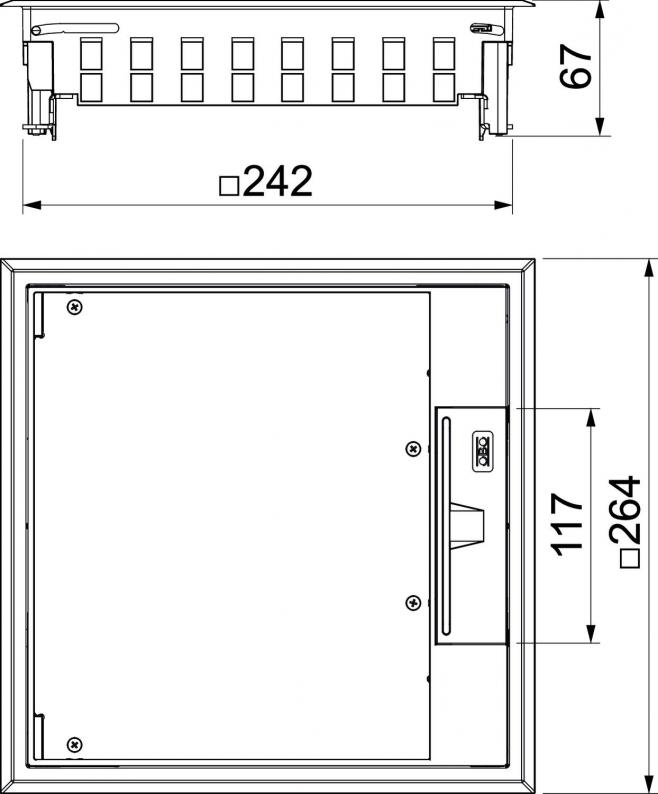

Abmessungen
| Breite | 264 mm |
|---|---|
| Höhe | 67 mm |
| Länge | 264 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 3
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
Bodenbelagdicke
Farbe
Art.Nr.
GES9-3B U 9011
9
Griffbügel
5 mm
graphitschwarz; RAL 9011
7405079
GES9-3S U 9011
9
Rastschieber
5 mm
graphitschwarz; RAL 9011
7405085
GESR9-2U12T 9011
R9
5 mm
graphitschwarz; RAL 9011
7405466
GESR9 U 9011
R9
5 mm
graphitschwarz; RAL 9011
7405532
