Gitterrinne GR-Magic® 55 A4

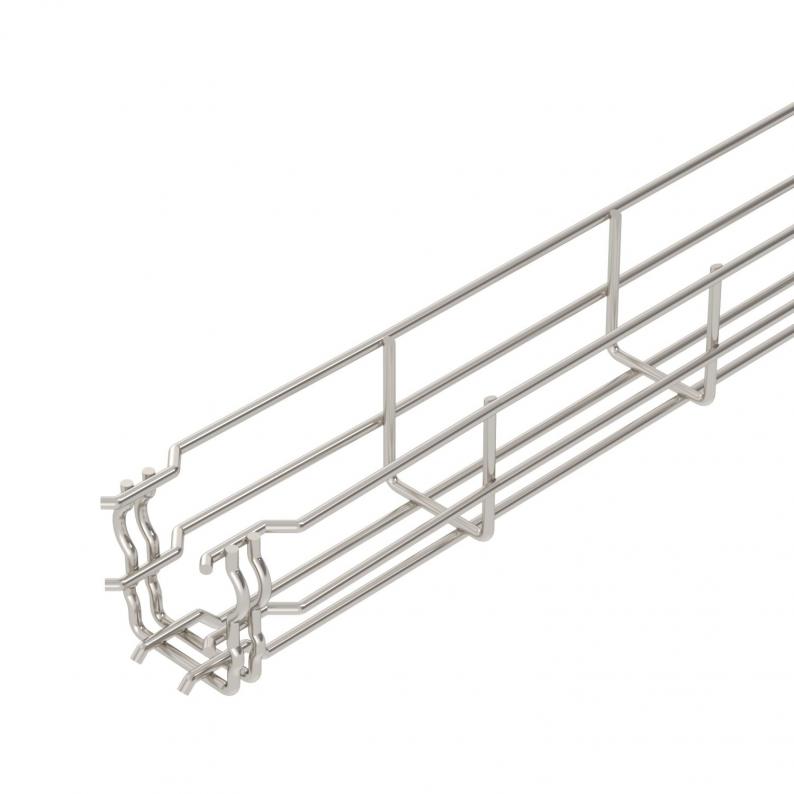

Gitterrinne GR-Magic® 55 A4
Typ GRM 55 50 A4 | OBO Art.Nr. 6001087 | EAN 4012195431046
Art.Nr. / Typ
Nutzquerschnitt
Funktionserhalt
Draht-Durchmesser
Breite
Höhe
55 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,4099 kg CO2e / 1 Meter |
| Dimension | 55x50x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 16 cm² |
| Nutzquerschnitt | 1600 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

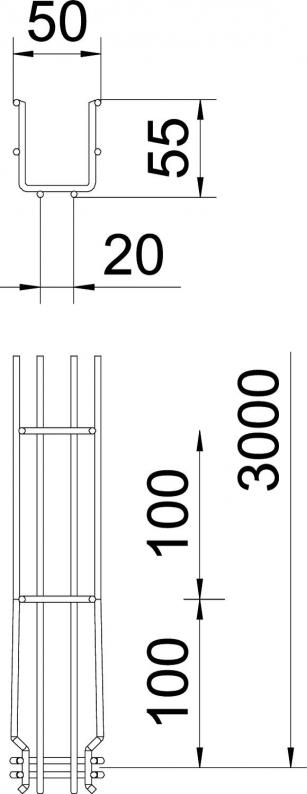

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 52 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,35 kN/m |
|---|---|
| Stützabstand 1,5m | 0,2 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
| Stützabstand 2,5m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (10)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Höhe
Nutzquerschnitt
Funktionserhalt
Draht-Durchmesser
Breite
Länge
OBO Art.Nr.
GRM 55 50 A4
55 mm
16 cm²
ja
3,9 mm
50 mm
3000 mm
6001087
GRM 55 100 A4
55 mm
40 cm²
ja
3,9 mm
100 mm
3000 mm
6001088
GRM 55 150 A4
55 mm
63 cm²
ja
3,9 mm
150 mm
3000 mm
6001090
GRM 55 200 A4
55 mm
87 cm²
ja
3,9 mm
200 mm
3000 mm
6001091
GRM 55 300 A4
55 mm
129 cm²
ja
4,8 mm
300 mm
3000 mm
6001093
GRM 55 400 A4
55 mm
175 cm²
ja
4,8 mm
400 mm
3000 mm
6001095
GRM 55 500 A4
55 mm
220 cm²
nein
4,8 mm
500 mm
3000 mm
6001097
GRM 55 600 A4
55 mm
265 cm²
nein
4,8 mm
600 mm
3000 mm
6001099
Nutzquerschnitt
Funktionserhalt
Draht-Durchmesser
Breite
GRM 55 50 A4
OBO Art.Nr.
6001087
Höhe
55 mm
Nutzquerschnitt
16 cm²
Funktionserhalt
ja
Draht-Durchmesser
3,9 mm
Breite
50 mm
Länge
3000 mm
GRM 55 100 A4
OBO Art.Nr.
6001088
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
40 cm²
Höhe
55 mm
Funktionserhalt
ja
Länge
3000 mm
Breite
100 mm
GRM 55 150 A4
OBO Art.Nr.
6001090
Breite
150 mm
Höhe
55 mm
Funktionserhalt
ja
Länge
3000 mm
Nutzquerschnitt
63 cm²
Draht-Durchmesser
3,9 mm
GRM 55 200 A4
OBO Art.Nr.
6001091
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
ja
Nutzquerschnitt
87 cm²
Breite
200 mm
Höhe
55 mm
GRM 55 300 A4
OBO Art.Nr.
6001093
Draht-Durchmesser
4,8 mm
Funktionserhalt
ja
Länge
3000 mm
Höhe
55 mm
Nutzquerschnitt
129 cm²
Breite
300 mm
GRM 55 400 A4
OBO Art.Nr.
6001095
Höhe
55 mm
Nutzquerschnitt
175 cm²
Draht-Durchmesser
4,8 mm
Funktionserhalt
ja
Länge
3000 mm
Breite
400 mm
GRM 55 500 A4
OBO Art.Nr.
6001097
Nutzquerschnitt
220 cm²
Höhe
55 mm
Funktionserhalt
nein
Länge
3000 mm
Breite
500 mm
Draht-Durchmesser
4,8 mm
GRM 55 600 A4
OBO Art.Nr.
6001099
Breite
600 mm
Höhe
55 mm
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Nutzquerschnitt
265 cm²
Funktionserhalt
nein
