Nivellierbare Kassette mit Schnurauslass, RKSN, Messing
Nivellierbare Kassette mit Schnurauslass, RKSN, Messing
Art.Nr. 7409212 | EAN 4012195867173
Art.Nr. / Typ
Bodenbelagdicke
Fußbodenhöhe max.
Fußbodenhöhe min.
Maß h
Ausführung Leitungsauslass
Schwenkbarer Schnurauslass
Nenngröße für Geräteeinbaueinheiten
9
kl. VKE: 1 Stück
1Stück
Beschreibung

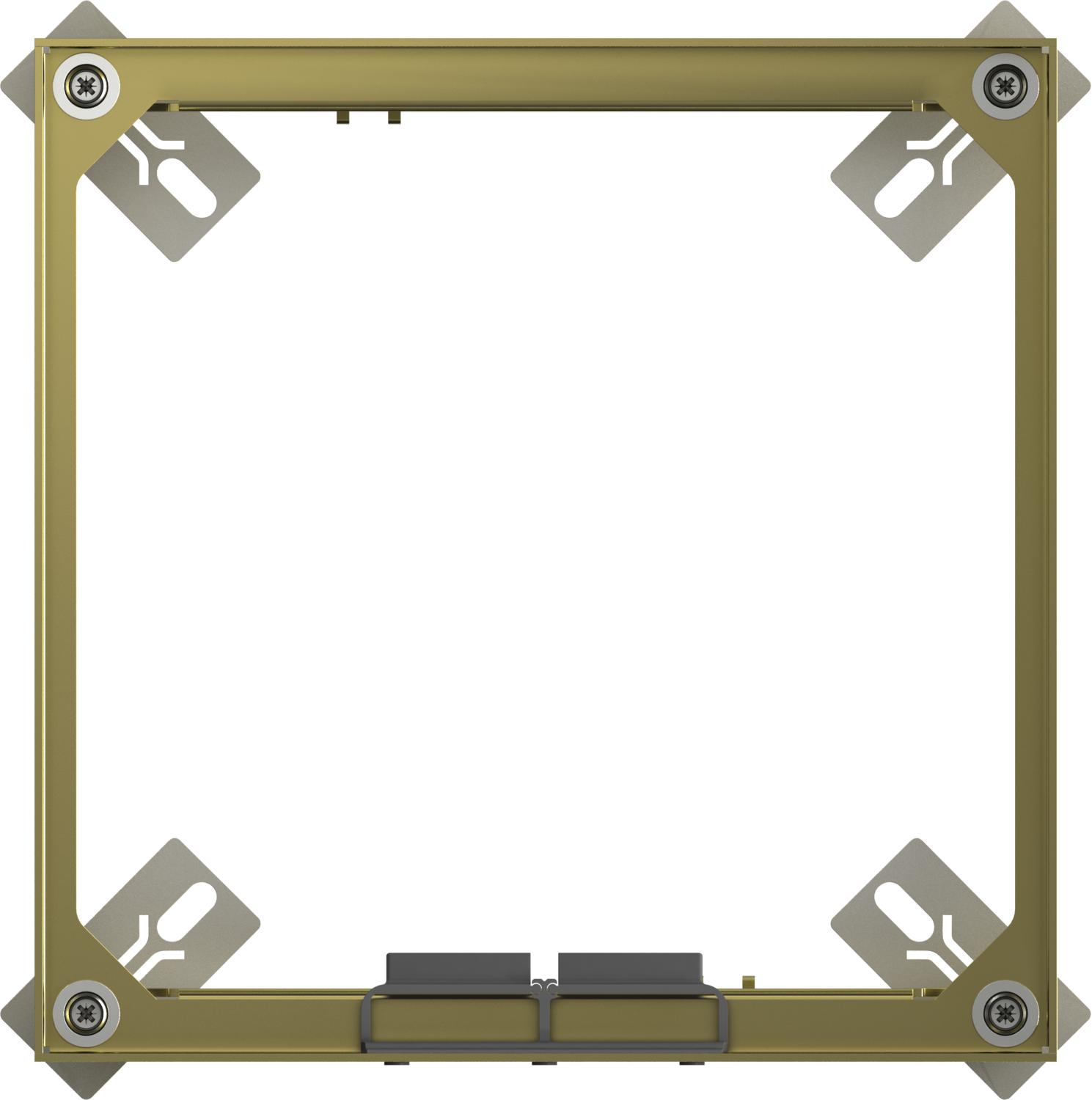

Nivellierbare Kassette der Nenngröße 9 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Es können 3 Abdeckplatten APMT5 installiert werden. Nur passend für glatte Bodenbeläge.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Es können 3 Abdeckplatten APMT5 installiert werden. Nur passend für glatte Bodenbeläge.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Anzahl der Leitungsauslässe | 1 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 20 mm |
| Bodenpflege | trocken |
| Breite Einbaumaß | 244 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 14,0497 kg CO2e / 1 Stück |
| Dimension | 243x243mm |
| Einbautiefe | 105 mm |
| Entkoppelbar | nein |
| Fußbodenhöhe max. | 150 mm |
| Fußbodenhöhe min. | 105 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Einbaumaß | 244 mm |
| Nenngröße | 350 mm |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Nivellierbereich max. | 150 mm |
| Nivellierbereich min. | 105 mm |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK10 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Messing |
| Zulassungen | VDE |

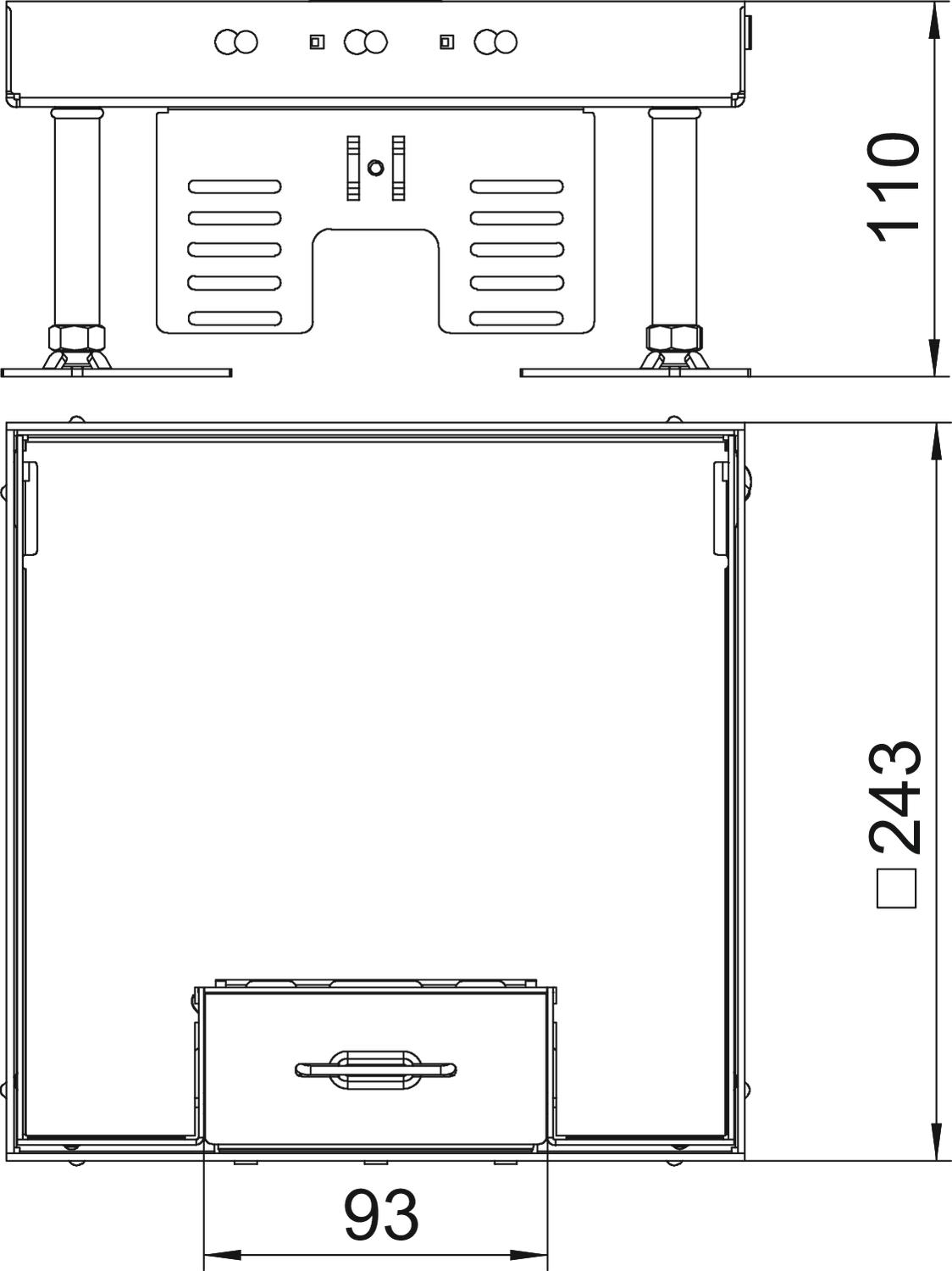

Abmessungen
| Maß h | 105 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Ausführung Leitungsauslass
Bodenbelagdicke
Fußbodenhöhe max.
Fußbodenhöhe min.
Maß h
Nenngröße für Geräteeinbaueinheiten
Art.Nr.
RKSN2 9 MS 20
Schwenkbarer Schnurauslass
20 mm
150 mm
105 mm
105 mm
9
7409212
RKSN2 9 MS 25
Schwenkbarer Schnurauslass
25 mm
155 mm
110 mm
110 mm
9
7409214
Bodenbelagdicke
Fußbodenhöhe max.
Fußbodenhöhe min.
Maß h
RKSN2 9 MS 20
Art.Nr.
7409212
Ausführung Leitungsauslass
Schwenkbarer Schnurauslass
Bodenbelagdicke
20 mm
Fußbodenhöhe max.
150 mm
Fußbodenhöhe min.
105 mm
Maß h
105 mm
Nenngröße für Geräteeinbaueinheiten
9
RKSN2 9 MS 25
Art.Nr.
7409214
Fußbodenhöhe min.
110 mm
Maß h
110 mm
Bodenbelagdicke
25 mm
Nenngröße für Geräteeinbaueinheiten
9
Fußbodenhöhe max.
155 mm
Ausführung Leitungsauslass
Schwenkbarer Schnurauslass
