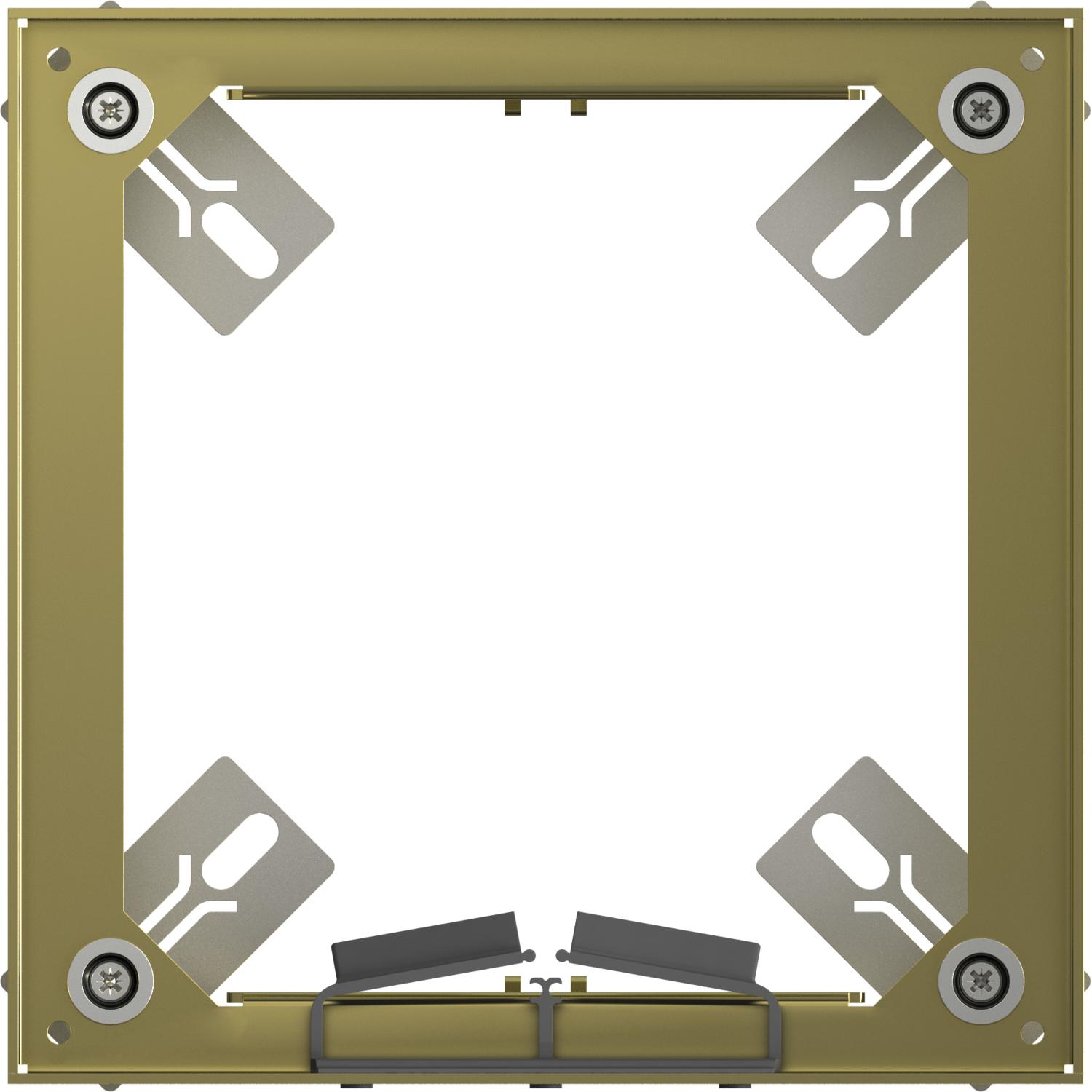

Nivellierbare Kassette mit Schnurauslass, RKSN, Messing

Nivellierbare Kassette der Nenngröße 4 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Schnurauslass, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.

Technische Daten

Anzahl der einbaubaren Geräte	6
Anzahl der Gerätebecher	2
Anzahl der Leitungsauslässe	1
Ausführung	quadratisch
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	25 mm
Bodenpflege	trocken
Breite Einbaumaß	201 mm
Dimension	200x200mm
Einbautiefe	110 mm
Entkoppelbar	nein
Fußbodenhöhe max.	155 mm
Fußbodenhöhe min.	110 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für Hohlbodeneinbau	ja
Geräteträger zur Aufnahme von Gerätebechern	ja
Länge Einbaumaß	201 mm
Nenngröße für Geräteeinbaueinheiten	4
Nivellierbereich max.	155 mm
Nivellierbereich min.	110 mm
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT3
Vertikale Last, große Fläche	bis 5.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Messing
Zulassungen	VDE

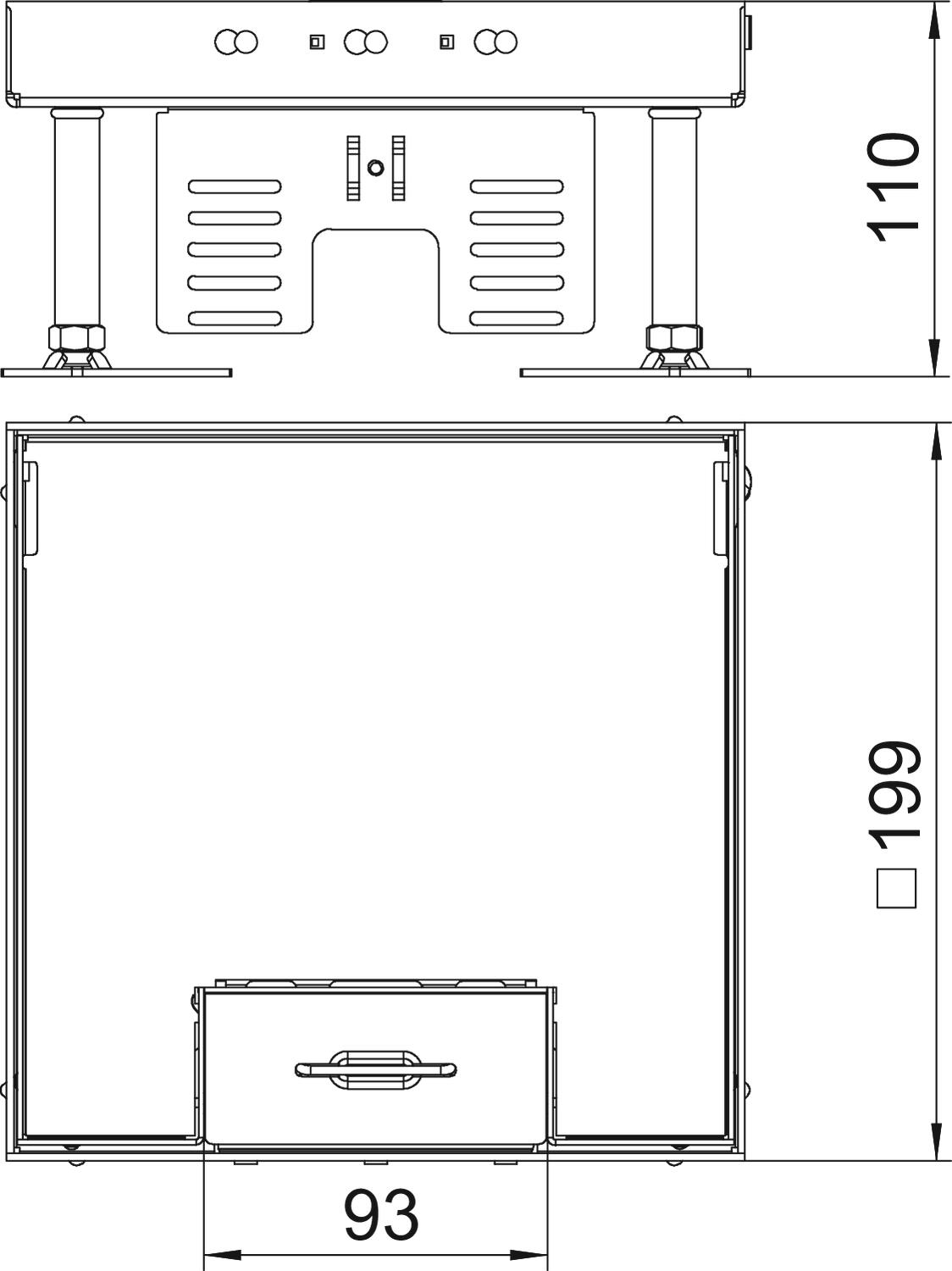

Abmessungen

Maß h	110 mm

Downloads

0 ausgewählt

Datenblatt (2)

Kataloge & Broschüren (1)

Erklärungen (2)

Zertifikate (1)

Anleitungen & Hilfen (1)

Artikelbilder (2)

3D Daten Downloads (2)

Zubehör

Systemzubehör

Montagezubehör

Art.Nr. 7405815

Nivelliereinheit RKNEV2

Typ

RK NEV2 110

kl. VKE: 1 VPE

Art.Nr. 7407788

Trägerplatte 2 x Typ C für Montageträger

Typ

MTM 2C

kl. VKE: 1 Stück

Art.Nr. 7407836

Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 165 mm

Typ

MTU 2

kl. VKE: 1 Stück

Ausführungen

RKSN2 4 MS 25

Art.Nr.

7409204

Fußbodenhöhe max.

155 mm

Nenngröße für Geräteeinbaueinheiten

Maß h

110 mm

Bodenbelagdicke

25 mm

Fußbodenhöhe min.

110 mm
