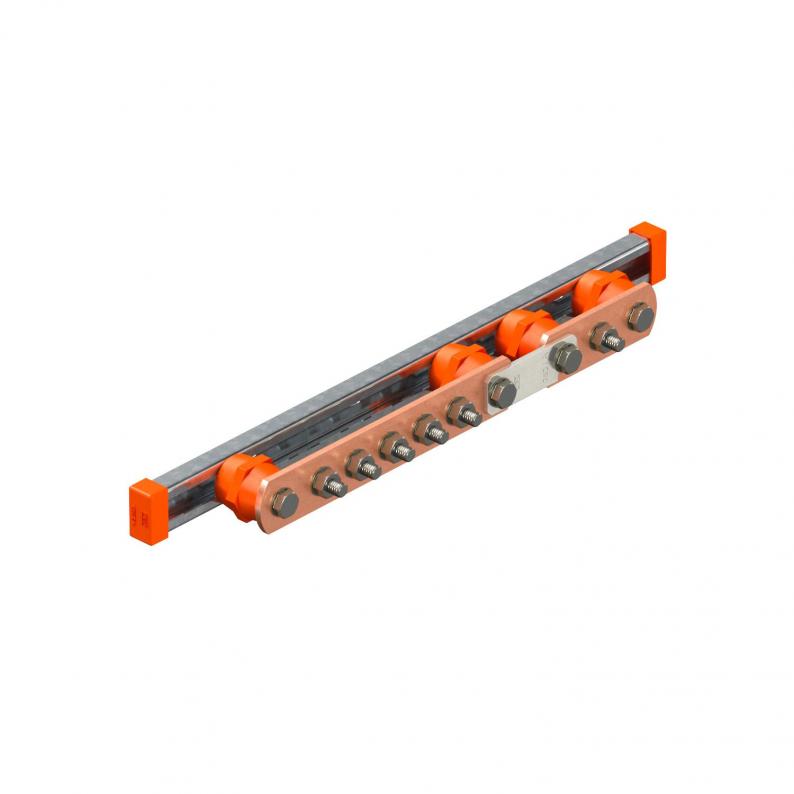

Potentialausgleichsschiene zur flexiblen Wandmontage mit Trennstelle
Potentialausgleichsschiene zur flexiblen Wandmontage mit Trennstelle
Art.Nr. 5015870 | EAN 4012196681921
Art.Nr. / Typ
Anzahl der Anschlüsse
Höhe
Länge
Breite
40 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Hauptpotentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie
Blitzschutzpotentialausgleich nach DIN VDE 0185-305 (IEC 62305)
• mit Trennstelle (Disconnect - DC)
• zur flexiblen Wandmontage
• komplett mit Profilschiene (FT) und Schrauben
• schnelle und einfache Montage der Anschlussleitung mittels
Schlossschrauben M10
• mit Federscheibe (DIN137) zur Schraubensicherung gegen Selbstlockern
Blitzschutzpotentialausgleich nach DIN VDE 0185-305 (IEC 62305)
• mit Trennstelle (Disconnect - DC)
• zur flexiblen Wandmontage
• komplett mit Profilschiene (FT) und Schrauben
• schnelle und einfache Montage der Anschlussleitung mittels
Schlossschrauben M10
• mit Federscheibe (DIN137) zur Schraubensicherung gegen Selbstlockern
Technische Daten
Technische Daten
| Anzahl der Anschlüsse | 6 |
|---|---|
| Ausführung | nur Klemme |
| Bauform | Aufbau fix |
| Blitzstromtragfähigkeit | H/100 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,6565 kg CO2e / 1 Stück |
| Dimension | 5+1 x M10 |
| Isolator | ja |
| Werkstoff | Kupfer |
| Werkstoff der Klemme | Kupfer |
| Werkstoff der Kontaktschiene | Kupfer |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 505 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Anzahl der Anschlüsse
Höhe
Länge
Art.Nr.
1802 5 CU
40 mm
5
5 mm
246 mm
5015830
1802 6 CU
40 mm
6
5 mm
278,5 mm
5015832
1802 8 CU
40 mm
8
5 mm
343,5 mm
5015836
1802 10 CU
40 mm
10
5 mm
408,5 mm
5015842
1802 12 CU
40 mm
12
5 mm
473,5 mm
5015844
1802 14 CU
40 mm
14
5 mm
538,5 mm
5015847
1802 20 CU
40 mm
20
5 mm
733,5 mm
5015849
1802 DC 5+1 CU
40 mm
6
85 mm
505 mm
5015870
1802 DC 5+5 CU
40 mm
10
85 mm
605 mm
5015874
