Rahmenkassette Schwerlast, blind, RKSL, Nenngröße 250-3
Rahmenkassette Schwerlast, blind, RKSL, Nenngröße 250-3
Art.Nr. 7405892 | EAN 4012195105824
Art.Nr. / Typ
Bodenbelagdicke
Maß h
Fußbodenhöhe min.
kl. VKE: 1 Stück
1Stück
Beschreibung
Rahmenkassette Schwerlast "blind" für die Herstellung einer Revisionsöffnung in der UZD250-3 in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN. Nur für glatte Bodenbeläge geeignet.
Technische Daten
Technische Daten
| Ausführung Leitungsauslass | Kein Leitungsauslass |
|---|---|
| Bodenbelagdicke | 18 mm |
| Bodenpflege | nass |
| Breite Einbaumaß | 290 mm |
| Dimension | 282x282x20 |
| Estrichhöhe min. | 70 mm |
| Fußbodenhöhe min. | 90 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Länge Einbaumaß | 290 mm |
| Schwerlastausführung | ja |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Typ des Einbausystems | GB2 |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

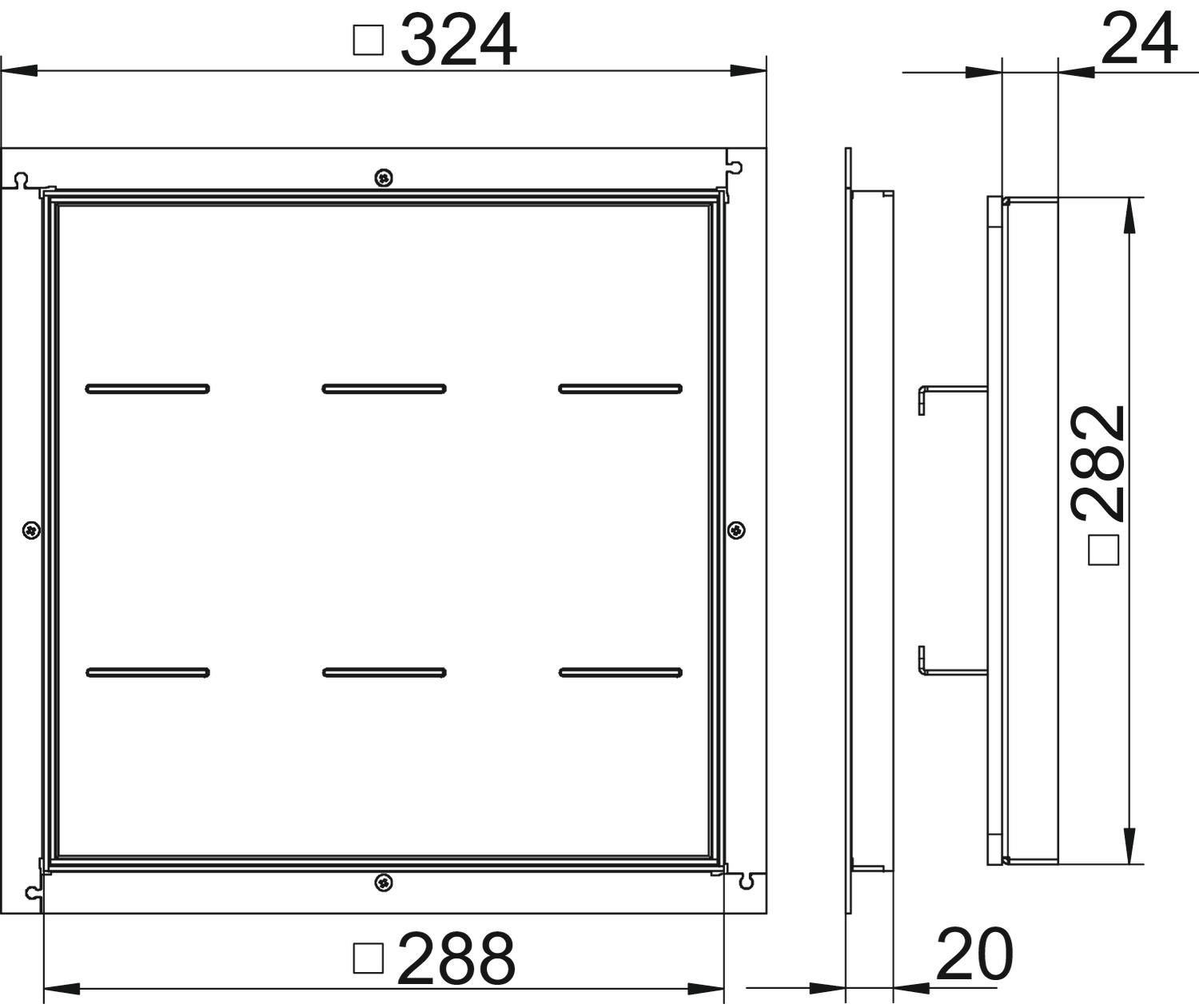

Abmessungen
| Maß A | 324 mm |
|---|---|
| Maß B | 288 mm |
| Maß C | 282 mm |
| Maß h | 20 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Bodenbelagdicke
Maß h
Fußbodenhöhe min.
Art.Nr.
RK SL1 V2 20
18 mm
20 mm
90 mm
7405892
RK SL1 V2 30
28 mm
30 mm
100 mm
7405900
RK SL1 V2 40
38 mm
40 mm
110 mm
7405908
Bodenbelagdicke
Maß h
Fußbodenhöhe min.
RK SL1 V2 20
Art.Nr.
7405892
Bodenbelagdicke
18 mm
Maß h
20 mm
Fußbodenhöhe min.
90 mm
RK SL1 V2 30
Art.Nr.
7405900
Fußbodenhöhe min.
100 mm
Maß h
30 mm
Bodenbelagdicke
28 mm
RK SL1 V2 40
Art.Nr.
7405908
Bodenbelagdicke
38 mm
Fußbodenhöhe min.
110 mm
Maß h
40 mm
