Rahmenkassette Schwerlast, blind, RKSL, Nenngröße 350-3
Rahmenkassette Schwerlast, blind, RKSL, Nenngröße 350-3
Art.Nr. 7405916 | EAN 4012195105909
Art.Nr. / Typ
Maß h
Fußbodenhöhe min.
Bodenbelagdicke
kl. VKE: 1 Stück
1Stück
Beschreibung
Rahmenkassette Schwerlast "blind" für die Herstellung einer Revisionsöffnung in der UZD350-3 in trocken oder nass gepflegten Fußböden. Belastungsklasse 1 bis 10 kN. Nur für glatte Bodenbeläge im Innenbereich geeignet.
Technische Daten
Technische Daten
| Ausführung Leitungsauslass | Kein Leitungsauslass |
|---|---|
| Bodenbelagdicke | 23 mm |
| Bodenpflege | nass |
| Breite Einbaumaß | 390 mm |
| Dimension | 383x383x25 |
| Estrichhöhe min. | 70 mm |
| Fußbodenhöhe min. | 95 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Länge Einbaumaß | 390 mm |
| Schwerlastausführung | ja |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Typ des Einbausystems | GB3 |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

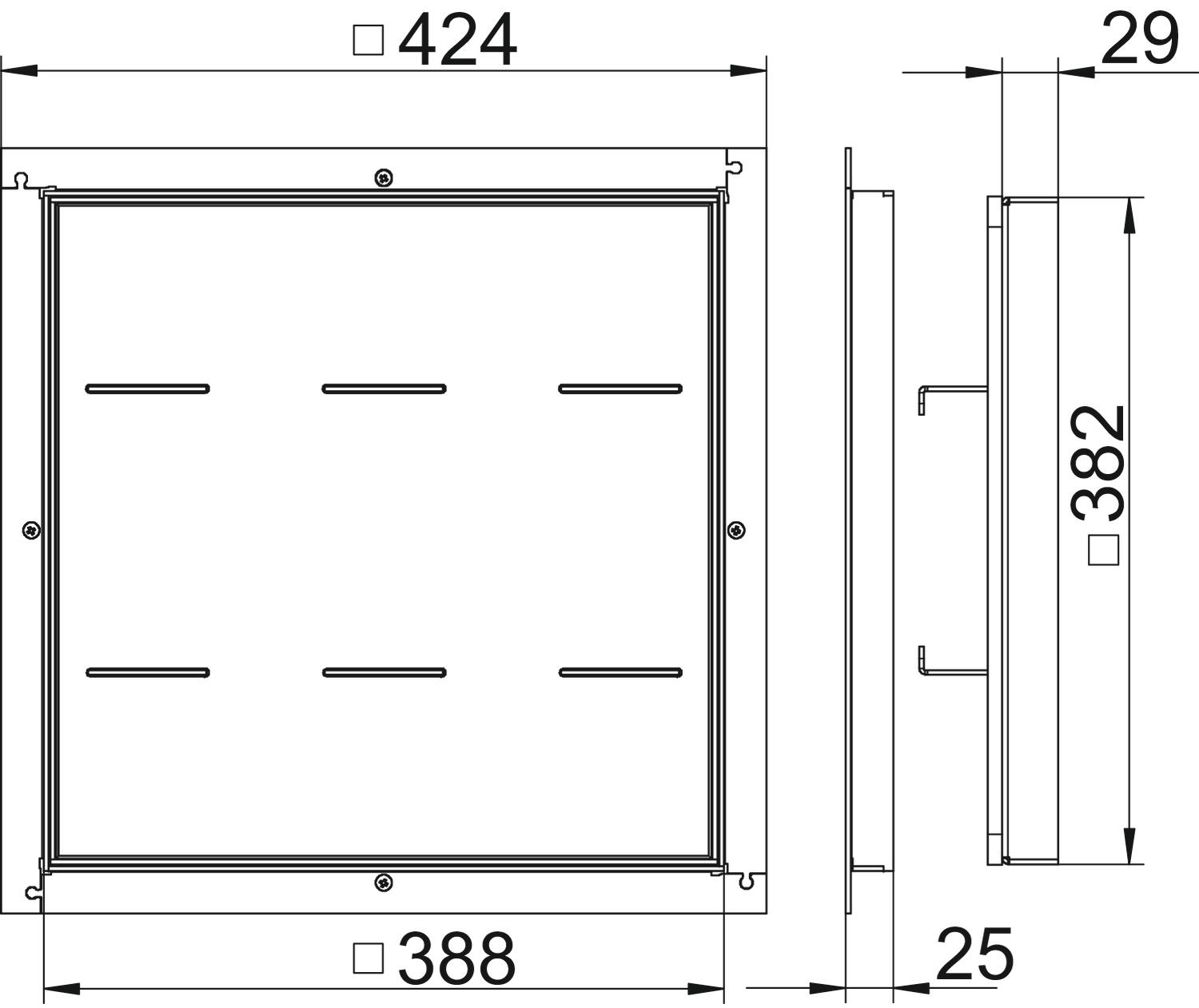

Abmessungen
| Maß A | 424 mm |
|---|---|
| Maß B | 388 mm |
| Maß C | 382 mm |
| Maß h | 25 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß h
Fußbodenhöhe min.
Bodenbelagdicke
Art.Nr.
RK SL1 V3 25
25 mm
95 mm
23 mm
7405916
RK SL1 V3 30
30 mm
100 mm
28 mm
7405920
RK SL1 V3 40
40 mm
110 mm
38 mm
7405928
Maß h
Fußbodenhöhe min.
Bodenbelagdicke
RK SL1 V3 25
Art.Nr.
7405916
Maß h
25 mm
Fußbodenhöhe min.
95 mm
Bodenbelagdicke
23 mm
RK SL1 V3 30
Art.Nr.
7405920
Bodenbelagdicke
28 mm
Maß h
30 mm
Fußbodenhöhe min.
100 mm
RK SL1 V3 40
Art.Nr.
7405928
Fußbodenhöhe min.
110 mm
Bodenbelagdicke
38 mm
Maß h
40 mm
