Rahmenkassette Schwerlast für Tubus, RKFSL, Nenngröße 250-3
Rahmenkassette Schwerlast für Tubus, RKFSL, Nenngröße 250-3
Art.Nr. 7409482 | EAN 4012195869818
Art.Nr. / Typ
Maß h
Bodenbelagdicke
kl. VKE: 1 Stück
1Stück
Beschreibung
Rahmenkassette Schwerlast für Tubus für den Einbau von Installationsgeräten in der UZD250-3 in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN. Der Tubus ist nicht im Lieferumfang enthalten.
Technische Daten
Technische Daten
| Ausführung Leitungsauslass | Versenkbarer Tubus |
|---|---|
| Bodenbelagdicke | 18 mm |
| Dimension | 283x283x20 |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Schwerlastausführung | ja |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

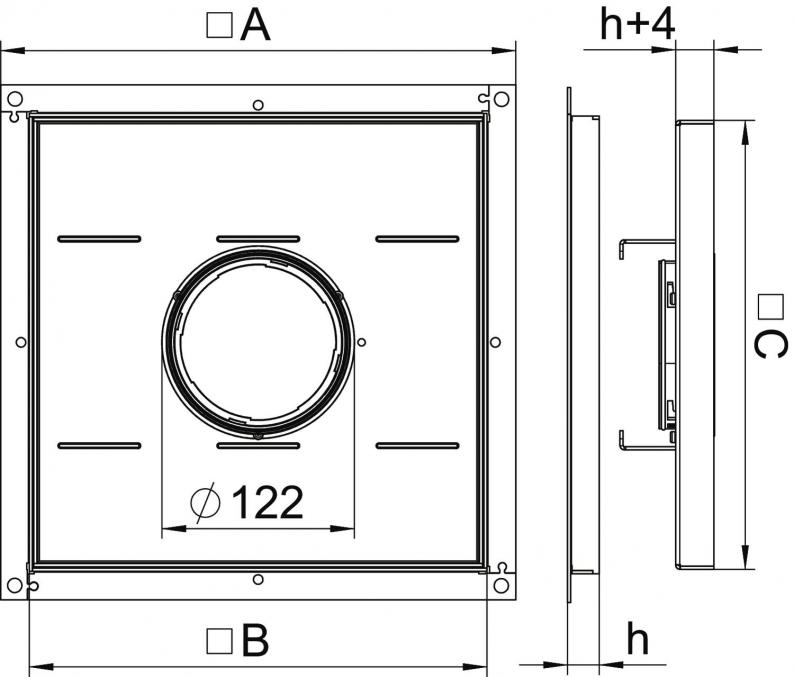

Abmessungen
| Maß A | 324 mm |
|---|---|
| Maß B | 288 mm |
| Maß C | 282 mm |
| Maß h | 20 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß h
Bodenbelagdicke
Art.Nr.
RKF2 SL1 V2 20
20 mm
18 mm
7409482
RKF2 SL1 V2 30
30 mm
28 mm
7409486
RKF2 SL1 V2 40
40 mm
38 mm
7409490
Maß h
Bodenbelagdicke
RKF2 SL1 V2 20
Art.Nr.
7409482
Maß h
20 mm
Bodenbelagdicke
18 mm
RKF2 SL1 V2 30
Art.Nr.
7409486
Maß h
30 mm
Bodenbelagdicke
28 mm
RKF2 SL1 V2 40
Art.Nr.
7409490
Maß h
40 mm
Bodenbelagdicke
38 mm
