Revisionsabdeckung ZESR7

Art.Nr. 7406788 | EAN 4012195109600

Alle Ausführungen anzeigen
Art.Nr. / Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
R7
Bodenbelagdicke
10 mm
Bodenbelagdicke max.
15 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

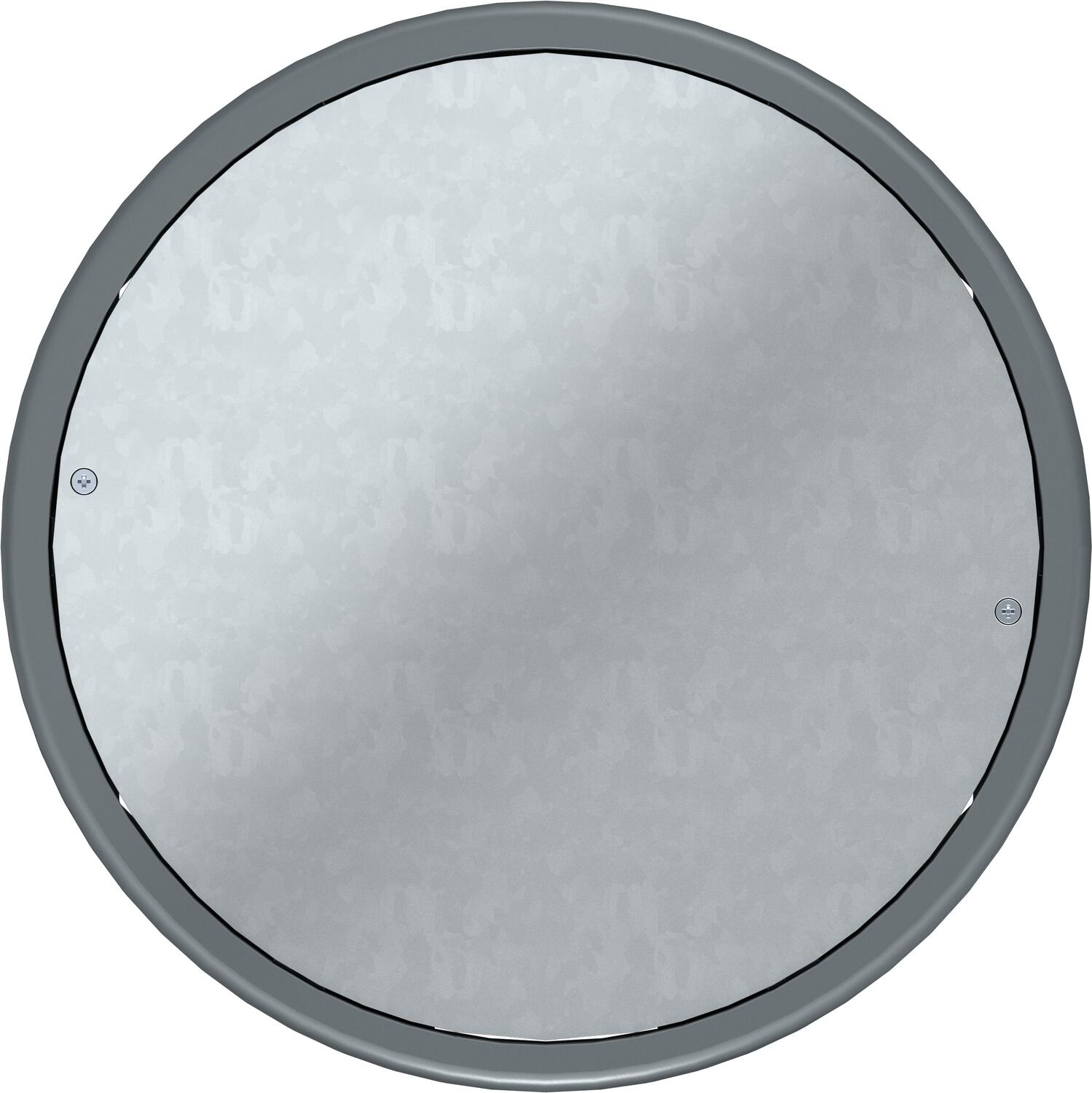

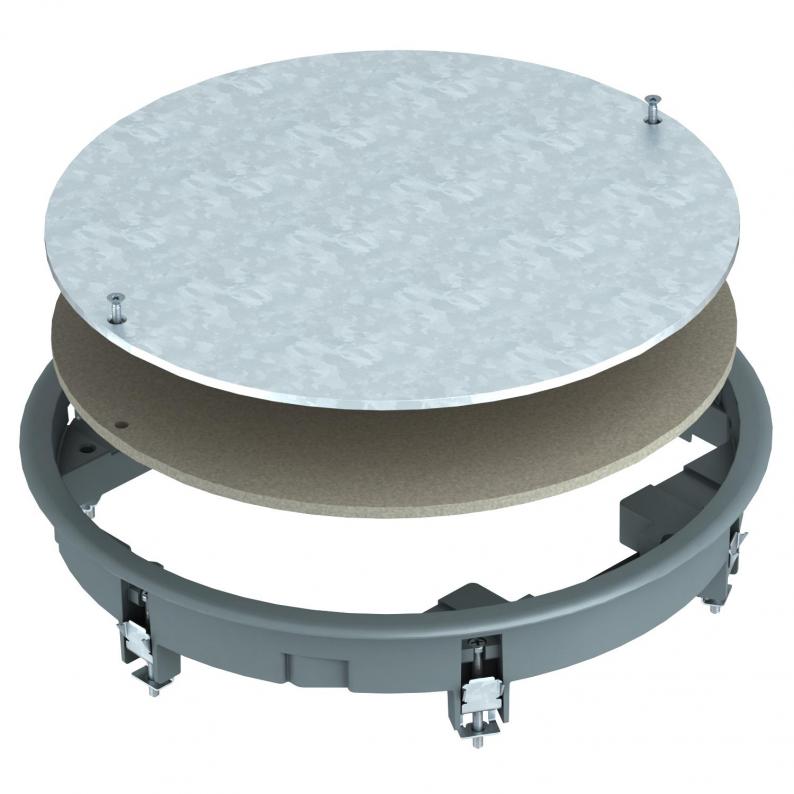

Zugdoseneinsatz zum Blindverschluss einer runden Montageöffnung der Nenngröße R7 in Kanalsystemen sowie in Doppel- und Hohlböden im Innenbereich. Mit Universalbefestigungswinkel.
Teppichschutzrahmen aus Polyamid.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Außendurchmesser294 mm
Ausführungrund
Bodenbelagdicke10 mm
Bodenbelagdicke max.15 mm
Bodenpflegetrocken
CO2 Fußabdruck (GWP) Cradle-to-Gate9,26 kg CO2e / 1 Stück
DimensionØ294x33
Einbaudurchmesser274
Einbautiefe64 mm
Farbeeisengrau; RAL 7011
Fußbodenhöhe min.64 mm
Geeignet für Doppelbodeneinbauja
Geeignet für estrichüberdeckten Unterflurkanalja
Geeignet für Hohlbodeneinbauja
Geeignet für Nasspflegenein
Geeignet für Unterflurkanalja
Nenngröße für GeräteeinbaueinheitenR7
RahmenausführungTeppichschutzrahmen
Spannbereich D max.36 mm
Spannbereich D min.14 mm
Vertikale Last, große Flächebis 5.000 N
Vertikale Last, kleine Flächebis 3.000 N
WerkstoffPolyamid

Abmessungen

Breite294 mm
Höhe54 mm
Länge294 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (1)
Artikelbilder (3)
3D Daten Downloads (2)

Ausführungen

Farbe
ZESR7 10U 7011
Art.Nr.
7406788
Nenngröße für Geräteeinbaueinheiten
R7
Bodenbelagdicke
10 mm
Bodenbelagdicke max.
15 mm
Farbe
eisengrau; RAL 7011
ZESR7 10U 9011
Art.Nr.
7406792
Nenngröße für Geräteeinbaueinheiten
R7
Farbe
graphitschwarz; RAL 9011
Bodenbelagdicke max.
15 mm
Bodenbelagdicke
10 mm
