Revisionsabdeckung ZESR9

Typ ZESR9-2 U12T7011

Art.Nr. 7406805

EAN 4012195894063

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Bodenbelagdicke

Farbe

Bodenbelagdicke max.

Nenngröße für Geräteeinbaueinheiten

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

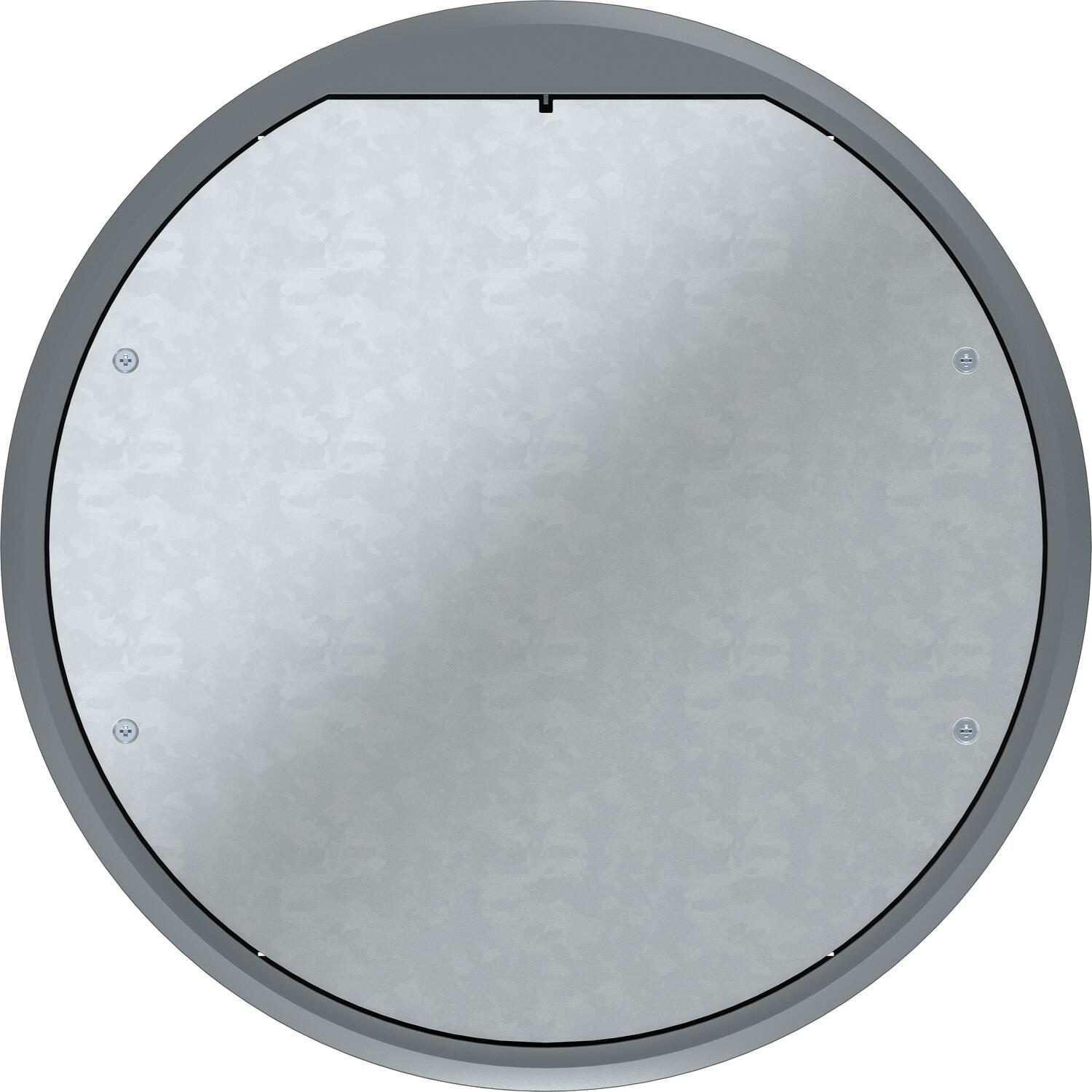

Zugdoseneinsatz zum Blindverschluss einer runden Montageöffnung der Nenngröße R9 in Kanalsystemen sowie in Doppel- und Hohlböden im Innenbereich. Mit Universalbefestigungswinkel. Teppichschutzrahmen aus Polyamid. Bodenbelagstärke max. 12 mm.

Technische Daten

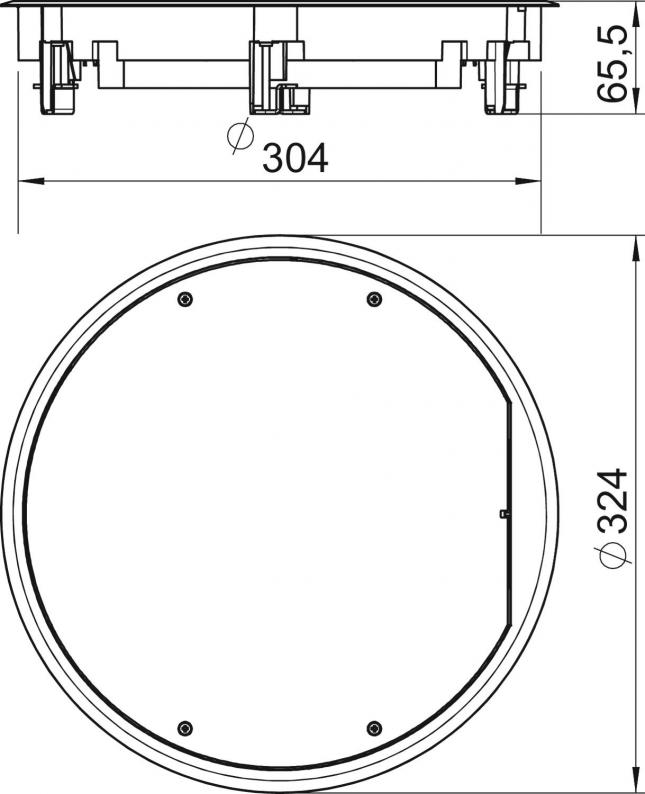

Abmessungen

Länge	324 mm
Breite	324 mm
Höhe	65,5 mm

Technische Daten

Fußbodenhöhe min.	63 mm
Bodenbelagdicke	5 mm
Geeignet für estrichüberdeckten Unterflurkanal	ja
Anzahl der einbaubaren Geräte	0
Einbaudurchmesser	304
Geeignet für Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja
Geeignet für Doppelbodeneinbau	ja
Bodenpflege	trocken
Rahmenausführung	Teppichschutzrahmen
Geeignet für Nasspflege	nein
Einbautiefe	63 mm
Außendurchmesser	324 mm
Nenngröße für Geräteeinbaueinheiten	R9
Vertikale Last, kleine Fläche	bis 3.000 N
Vertikale Last, große Fläche	bis 5.000 N
Ausführung	rund
Spannbereich D min.	8 mm
Spannbereich D max.	75 mm
Dimension	Ø324X65,5
Werkstoff	Polyamid
Farbe	eisengrau; RAL 7011
CO2 Fußabdruck (GWP) Cradle-to-Gate	8,5689 kg CO2e / 1 Stück
Bodenbelagdicke max.	12 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (1)

Erklärungen (2)

Zertifikate (1)

Artikelbilder (2)

3D Daten Downloads (2)

Ausschreibungstexte (2)

Ausführungen

Farbe

ZESR9-2 U12T7011

Art.Nr.

7406805

Bodenbelagdicke

Nenngröße für Geräteeinbaueinheiten

Farbe

eisengrau; RAL 7011

Bodenbelagdicke max.

ZESR9-2 U12T9011

Art.Nr.

7406806

Bodenbelagdicke

Nenngröße für Geräteeinbaueinheiten

Farbe

graphitschwarz; RAL 9011

Bodenbelagdicke max.
