Schwarz pulverbeschichtetes Stahlrohr, mit Gewinde
Schwarz pulverbeschichtetes Stahlrohr, mit Gewinde
Art.Nr. 2046500 | EAN 4012195781028
Art.Nr. / Typ
Maß D
Maß t
Gewinde
Maß L
3000 mm
kl. VKE: 30 m
30m
Beschreibung
Elektroinstallationsrohr nach EN 61386-1, mit Gewindeenden nach DIN EN 60423, für den mechanischen Schutz von Kabeln und Leitungen.
Mit gratfreier Innenwand. Korrosionsschutzklasse 2 (mittel). Pro Rohr ist bereits eine Verbindungsmuffe aufgeschraubt.
Mit gratfreier Innenwand. Korrosionsschutzklasse 2 (mittel). Pro Rohr ist bereits eine Verbindungsmuffe aufgeschraubt.
Technische Daten
Technische Daten
| Anschluss 1 Installationsrohr | Muffe |
|---|---|
| Anschluss 2 Installationsrohr | Außengewinde (metrisch) |
| Aufputz | ja |
| Außendurchmesser | 16 mm |
| Ausführung Rohre | starr mit Gewinde |
| Betoninstallation | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,1552 kg CO₂e / 1 Meter |
| Dimension | M16, 3000mm |
| Farbe | tiefschwarz; RAL 9005 |
| Gewinde | M16x1,5 |
| Hohlwandinstallation | ja |
| Installation auf Holz | ja |
| Installation im Erdreich | nein |
| Installation im Freien | nein |
| Klassifizierungscode | 55561 |
| Maschinen und Anlageinstallation | ja |
| Mit Muffe | ja |
| Oberfläche | PES50 - Polyester/Epoxid |
| Oberfläche gebürstet | nein |
| Oberfläche poliert | nein |
| Temperatureinsatzbereich max. | 250 °C |
| Temperatureinsatzbereich min. | -45 °C |
| Unterflurinstallation (Bitumen, Heißasphalt) | ja |
| Unterflurinstallation (Estrich) | ja |
| Unterputz | ja |
| Werkstoff | Stahl |

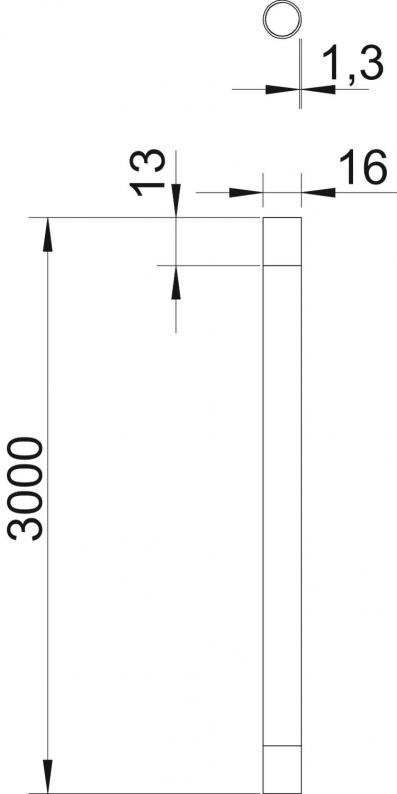

Abmessungen
| Länge | 3000 mm |
|---|---|
| Maß D | 16 mm |
| Maß L | 3000 mm |
| Maß l | 13 mm |
| Maß M | M16 |
| Maß t | 1,3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (5)
Zertifikate (1)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 2046522
Schwarz pulverbeschichtete Stahlmuffe, mit GewindeTyp
SVM16W SW
kl. VKE: 25 Stück
25Stück
Art.Nr. 2046793
Schwarz pulverbeschichteter Stahlbogen, mit GewindeTyp
SBNM16 SW
kl. VKE: 15 Stück
15Stück
Ausführungen
Typ
Maß D
Maß t
Gewinde
Maß L
Art.Nr.
SM16W SW
16 mm
1,3 mm
M16x1,5
3000 mm
2046500
SM20W SW
20 mm
1,5 mm
M20x1,5
3000 mm
2046501
SM25W SW
25 mm
1,5 mm
M25x1,5
3000 mm
2046502
SM32W SW
32 mm
1,5 mm
M32x1,5
3000 mm
2046503
SM40W SW
40 mm
1,5 mm
M40x1,5
3000 mm
2046505
SM50W SW
50 mm
1,5 mm
M50x1,5
3000 mm
2046506
SM63W SW
63 mm
1,7 mm
M63x1,5
3000 mm
2046507
Maß D
Maß t
Gewinde
SM16W SW
Art.Nr.
2046500
Maß D
16 mm
Maß t
1,3 mm
Gewinde
M16x1,5
Maß L
3000 mm
SM20W SW
Art.Nr.
2046501
Maß t
1,5 mm
Maß L
3000 mm
Maß D
20 mm
Gewinde
M20x1,5
SM25W SW
Art.Nr.
2046502
Maß t
1,5 mm
Maß L
3000 mm
Maß D
25 mm
Gewinde
M25x1,5
SM32W SW
Art.Nr.
2046503
Maß t
1,5 mm
Maß L
3000 mm
Maß D
32 mm
Gewinde
M32x1,5
SM40W SW
Art.Nr.
2046505
Gewinde
M40x1,5
Maß t
1,5 mm
Maß L
3000 mm
Maß D
40 mm
SM50W SW
Art.Nr.
2046506
Gewinde
M50x1,5
Maß L
3000 mm
Maß t
1,5 mm
Maß D
50 mm
SM63W SW
Art.Nr.
2046507
Maß L
3000 mm
Gewinde
M63x1,5
Maß D
63 mm
Maß t
1,7 mm
