Schwere Gitterrinne SGR 155 G
Typ SGR 155 450 G | OBO Art.Nr. 6003684 | EAN 4012195380160
Art.Nr. / Typ
Nutzquerschnitt
Breite
Höhe
155 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

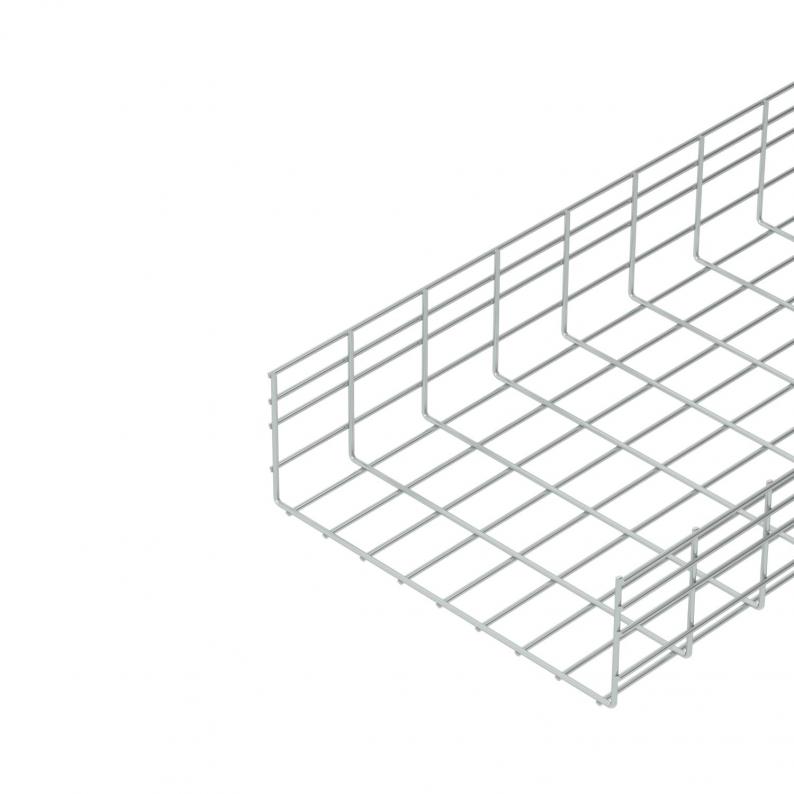

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 155 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Die Maschenweite beträgt 50 x 100 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,9668 kg CO2e / 1 Meter |
| Dimension | 155x450x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 663 cm² |
| Nutzquerschnitt | 66300 mm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

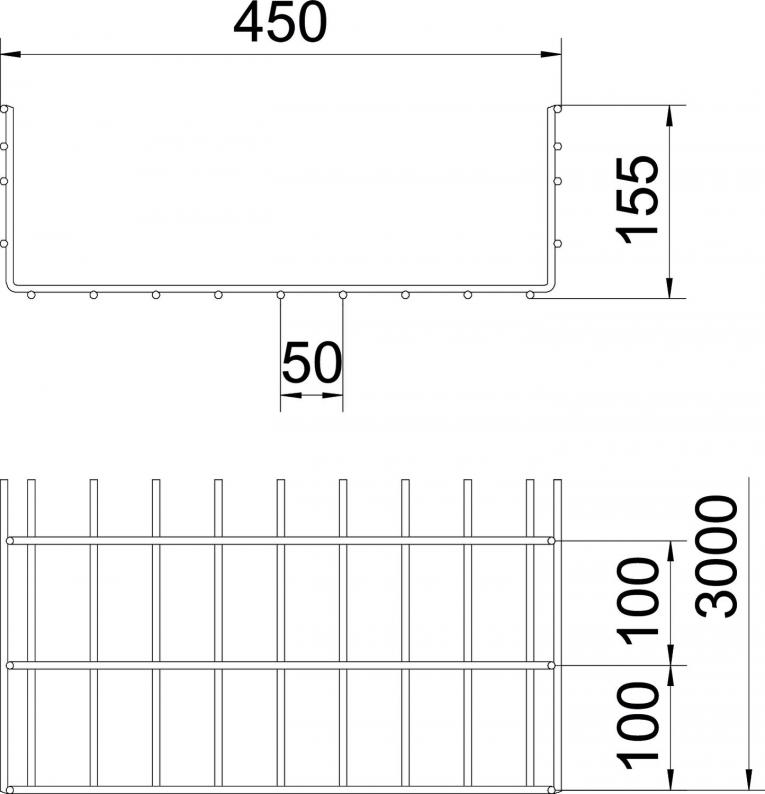

Abmessungen
| Breite | 450 mm |
|---|---|
| Höhe | 155 mm |
| Länge | 3000 mm |
| Maß B | 450 mm |
Belastungen
| Stützabstand 1,0m | 4,1 kN/m |
|---|---|
| Stützabstand 1,5m | 2,5 kN/m |
| Stützabstand 2,0m | 1,6 kN/m |
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 0,95 kN/m |
| Stützabstand 3,5m | 0,83 kN/m |
| Stützabstand 4,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Höhe
Nutzquerschnitt
Draht-Durchmesser
Länge
Breite
Funktionserhalt
OBO Art.Nr.
SGR 155 300 G
155 mm
438 cm²
6 mm
3000 mm
300 mm
nein
6003681
SGR 155 450 G
155 mm
663 cm²
6 mm
3000 mm
450 mm
nein
6003684
SGR 155 500 G
155 mm
738 cm²
6 mm
3000 mm
500 mm
nein
6003685
SGR 155 600 G
155 mm
888 cm²
6 mm
3000 mm
600 mm
nein
6003687
Nutzquerschnitt
Breite
SGR 155 300 G
OBO Art.Nr.
6003681
Höhe
155 mm
Nutzquerschnitt
438 cm²
Draht-Durchmesser
6 mm
Länge
3000 mm
Breite
300 mm
Funktionserhalt
nein
SGR 155 450 G
OBO Art.Nr.
6003684
Nutzquerschnitt
663 cm²
Breite
450 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
155 mm
SGR 155 500 G
OBO Art.Nr.
6003685
Draht-Durchmesser
6 mm
Höhe
155 mm
Nutzquerschnitt
738 cm²
Breite
500 mm
Länge
3000 mm
Funktionserhalt
nein
SGR 155 600 G
OBO Art.Nr.
6003687
Länge
3000 mm
Breite
600 mm
Funktionserhalt
nein
Höhe
155 mm
Draht-Durchmesser
6 mm
Nutzquerschnitt
888 cm²
