T-Abzweig
Art.Nr. 7216462 | EAN 4012195989110
Art.Nr. / Typ
Maß h
Maß B
Farbe
Maß b
Maß H
kl. VKE: 1 Stück
1Stück
Beschreibung

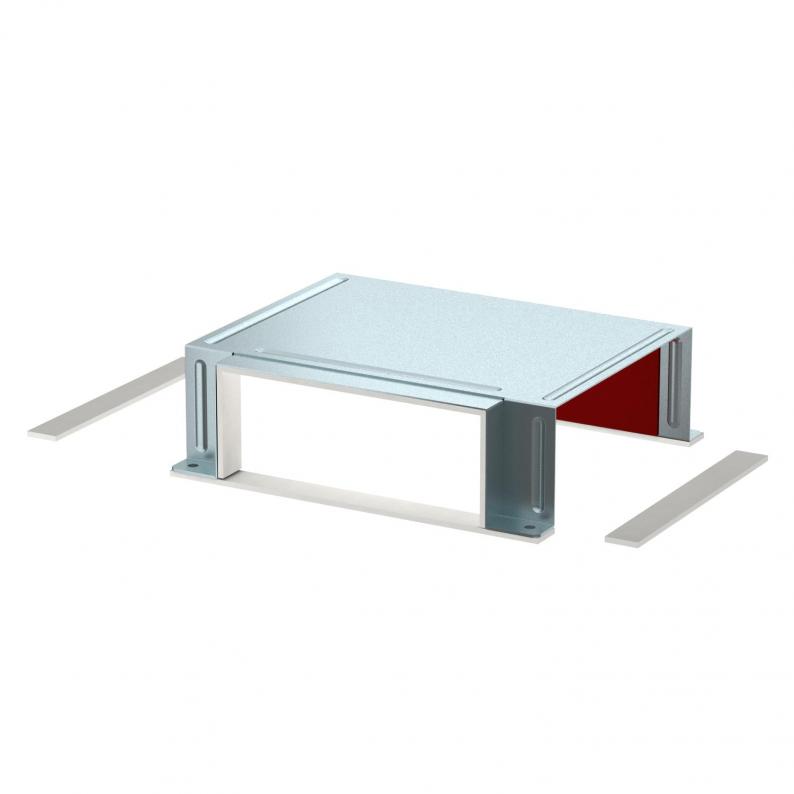

Haube zur Abdeckung einer T-förmigen Anordnung von drei zueinander laufenden Kanalenden BSKM 1025. Inklusive eingeklebter Dichtungen zum Abdichten der Fugen und losen Dichtungen bei Kombination mit Gegenplatte, sowie Schrauben für den Potentialausgleich.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Dimension | 100x250 |
| Farbe | zink |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Mit Lochung | nein |
| Oberfläche | bandverzinkt |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Werkstoff | Stahl |
| Werkstoff des Isoliermaterials | sonstige |

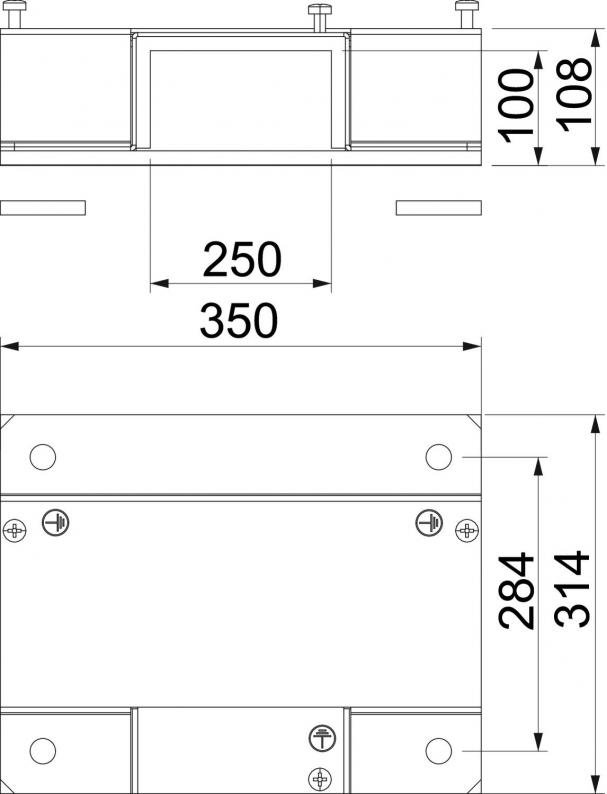

Abmessungen
| Breite | 314 mm |
|---|---|
| Höhe | 108 mm |
| Maß A | 314 mm |
| Maß b | 250 mm |
| Maß B | 250 mm |
| Maß d | 284 mm |
| Maß D min. | 350 mm |
| Maß H | 100 mm |
| Maß h | 100 mm |
| Maß T | 108 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (8)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß h
Maß B
Farbe
Maß b
Maß H
Art.Nr.
BSKM-TA 1025 FS
100 mm
250 mm
zink
250 mm
100 mm
7216462
BSKM-TA 0407 FS
70 mm
zink
40 mm
7216532
BSKM-TA 0711RW
70 mm
110 mm
reinweiß; RAL 9010
110 mm
70 mm
7216613
BSKM-TA 1025RW
100 mm
250 mm
reinweiß; RAL 9010
250 mm
100 mm
7216645
Maß h
Maß B
Farbe
Maß b
Maß H
BSKM-TA 1025 FS
Art.Nr.
7216462
Maß h
100 mm
Maß B
250 mm
Farbe
zink
Maß b
250 mm
Maß H
100 mm
BSKM-TA 0407 FS
Art.Nr.
7216532
Maß B
70 mm
Maß H
40 mm
Farbe
zink
BSKM-TA 0711RW
Art.Nr.
7216613
Maß h
70 mm
Maß b
110 mm
Maß B
110 mm
Maß H
70 mm
Farbe
reinweiß; RAL 9010
BSKM-TA 1025RW
Art.Nr.
7216645
Maß B
250 mm
Farbe
reinweiß; RAL 9010
Maß H
100 mm
Maß h
100 mm
Maß b
250 mm
