T-Reduzierabzweig
T-Reduzierabzweig
Art.Nr. 7216366 | EAN 4012196462179
Art.Nr. / Typ
Maß h
Maß H
Maß b
Maß B
Farbe
kl. VKE: 1 Stück
1Stück
Beschreibung

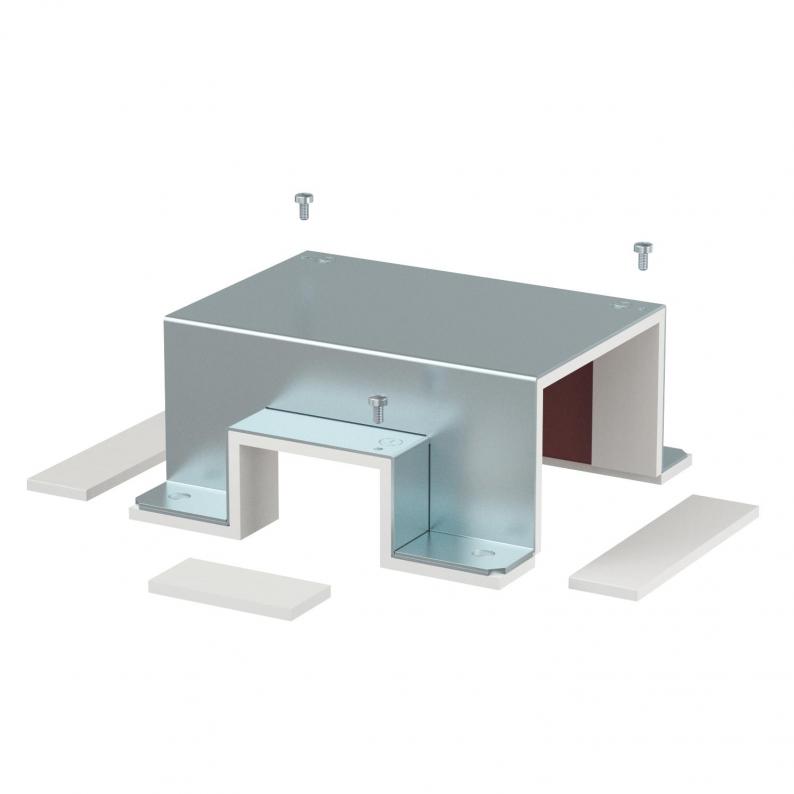

Haube zur Abdeckung einer T-förmigen Anordnung von drei zueinander laufenden Kanalenden. Gerade Strecke zweimal BSKM 0711, Abzweig reduziert auf BSKM 0407. Inklusive eingeklebter Dichtungen zum Abdichten der Fugen und losen Dichtungen bei Kombination mit Gegenplatte, sowie Schrauben für den Potentialausgleich.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Dimension | 70x110 |
| Farbe | zink |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Mit Lochung | nein |
| Oberfläche | bandverzinkt |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Werkstoff | Stahl |
| Werkstoff des Isoliermaterials | sonstige |

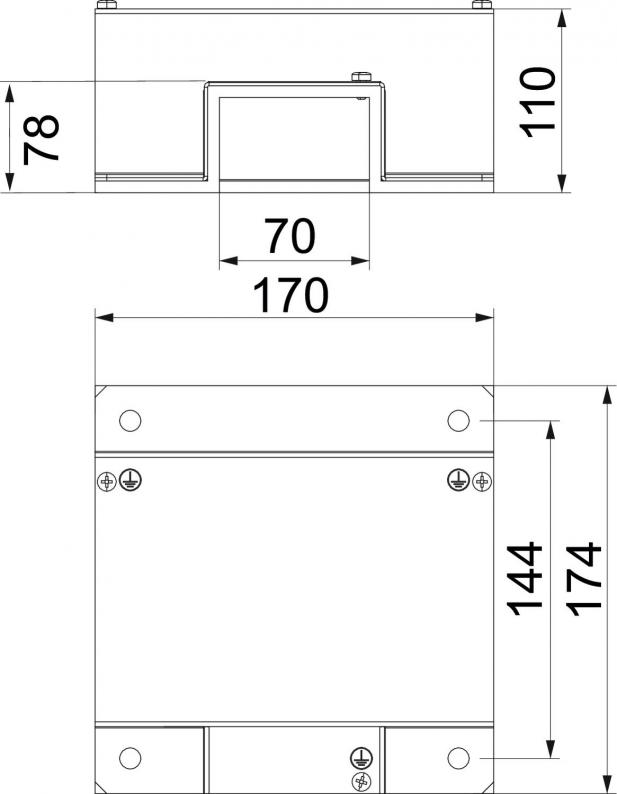

Abmessungen
| Breite | 174 mm |
|---|---|
| Höhe | 78 mm |
| Maß A | 174 mm |
| Maß b | 110 mm |
| Maß B | 70 mm |
| Maß d | 144 mm |
| Maß D min. | 170 mm |
| Maß h | 70 mm |
| Maß H | 78 mm |
| Maß T | 78 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (8)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß h
Maß H
Maß b
Maß B
Farbe
Art.Nr.
BSKM-TR 0711 FS
70 mm
78 mm
110 mm
70 mm
zink
7216366
BSKM-TR 0711RW
70 mm
78 mm
110 mm
70 mm
reinweiß; RAL 9010
7216616
BSKM-TR 1025RW
100 mm
108 mm
250 mm
110 mm
reinweiß; RAL 9010
7216647
Maß h
Maß H
Maß b
Maß B
Farbe
BSKM-TR 0711 FS
Art.Nr.
7216366
Maß h
70 mm
Maß H
78 mm
Maß b
110 mm
Maß B
70 mm
Farbe
zink
BSKM-TR 0711RW
Art.Nr.
7216616
Maß H
78 mm
Maß h
70 mm
Farbe
reinweiß; RAL 9010
Maß B
70 mm
Maß b
110 mm
BSKM-TR 1025RW
Art.Nr.
7216647
Maß H
108 mm
Farbe
reinweiß; RAL 9010
Maß B
110 mm
Maß h
100 mm
Maß b
250 mm
