T-Reduzierabzweig
T-Reduzierabzweig
Art.Nr. 7216467 | EAN 4012196462216
Art.Nr. / Typ
7216467 / BSKM-TRK 1025 FS
Farbe
zink
Maß b
250 mm
Maß H
78 mm
Maß h
100 mm
Maß B
70 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Haube zur Abdeckung einer T-förmigen Anordnung von drei zueinander laufenden Kanalenden. Gerade Strecke zweimal BSKM 1025, Abzweig reduziert auf BSKM 0407. Inklusive eingeklebter Dichtungen zum Abdichten der Fugen und losen Dichtungen bei Kombination mit Gegenplatte, sowie Schrauben für den Potentialausgleich.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Dimension | 100x250 |
| Farbe | zink |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Mit Lochung | nein |
| Oberfläche | bandverzinkt |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Werkstoff | Stahl |
| Werkstoff des Isoliermaterials | sonstige |

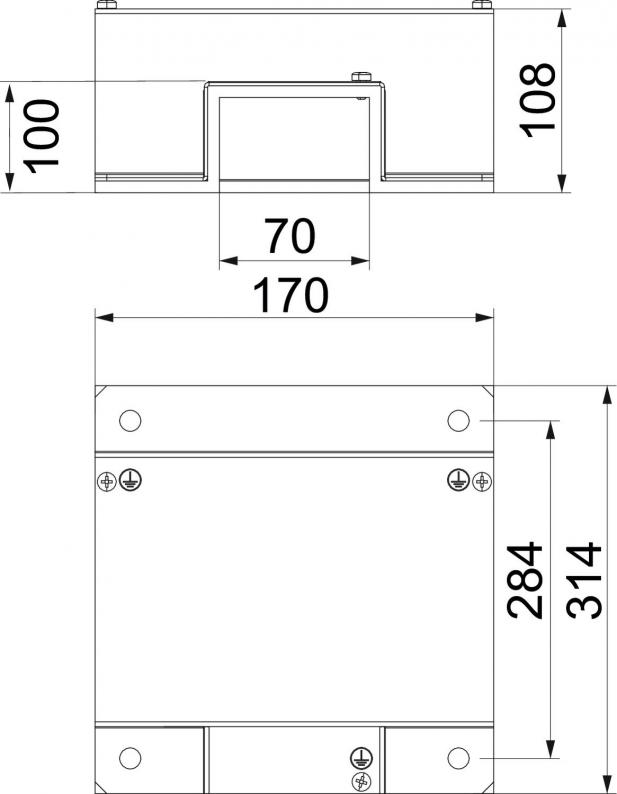

Abmessungen
| Breite | 314 mm |
|---|---|
| Höhe | 108 mm |
| Maß A | 314 mm |
| Maß b | 250 mm |
| Maß B | 70 mm |
| Maß d | 284 mm |
| Maß D min. | 170 mm |
| Maß H | 78 mm |
| Maß h | 100 mm |
| Maß T | 108 mm |
