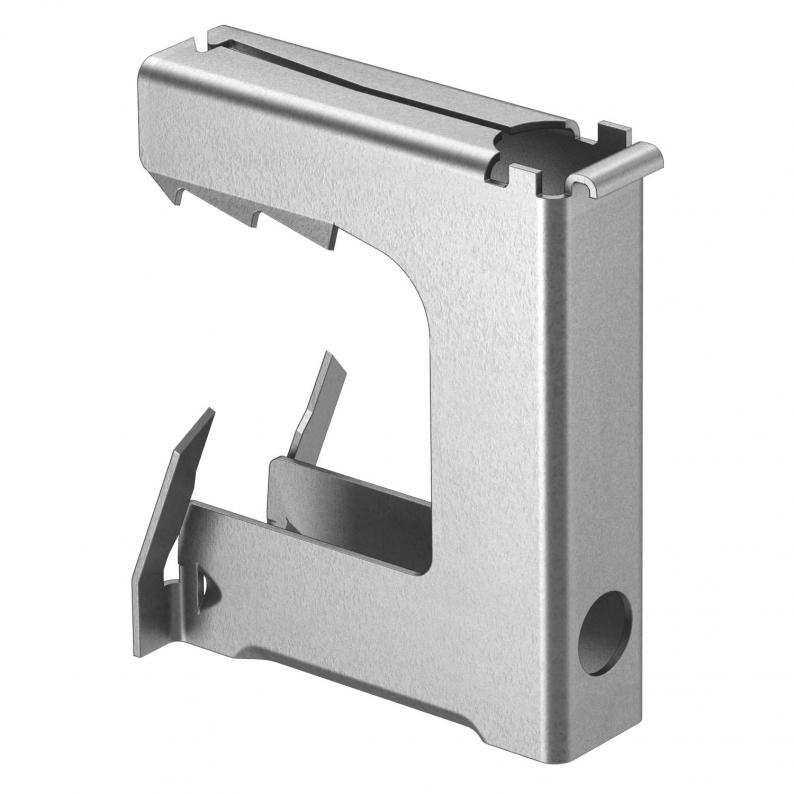

Trägerklammer, Multifunktional
Art.Nr. 1485148 | EAN 4012195928140
Art.Nr. / Typ
Maß B
Flanschdicke F max.
Flanschdicke F min.
Breite
Höhe
kl. VKE: 50 Stück
50Stück
Beschreibung
Die multifunktionale Trägerklammer eignet sich für die Befestigung von Kabeln, Schutzrohren und Kabelbahnen an Stahlträgern in beliebiger Größe (ein Clip für alle Anwendungen). Dabei ist die Trägerklammer durch verschiedene Befestigungsmöglichkeiten variabel in der Anwendung. Die Montage der Trägerklammer ist ohne Schweißen und Bohren schnell und effizient möglich. Sie wird einfach durch Festschlagen bzw. Aufschieben montiert. Die Trägerklammer kann im Innen- und Außenbereich eingesetzt werden.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | sonstige |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 1,2 kN |
| Dimension | 16-24mm |
| Flanschdicke F max. | 24 mm |
| Flanschdicke F min. | 16 mm |
| Oberfläche | verzinkt, MAGNI 565 |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

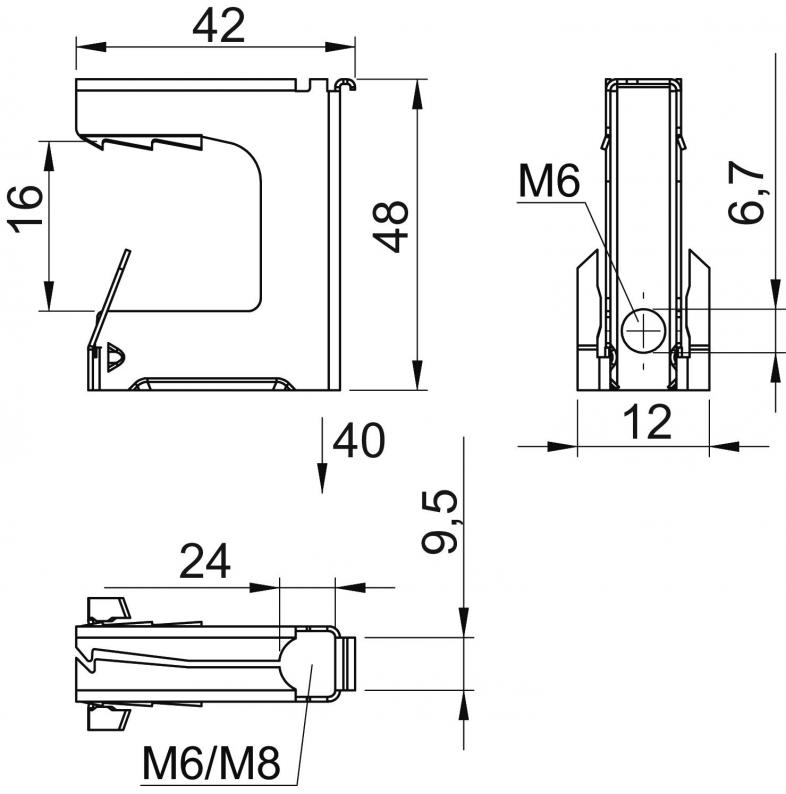

Abmessungen
| Breite | 42 mm |
|---|---|
| Höhe | 48 mm |
| Maß A | 24 mm |
| Maß B | 42 mm |
| Maß D min. | 12 mm |
| Maß E | 38,2 mm |
| Maß F | 40 mm |
| Maß G | 28 |
| Maß H | 48 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (3)
Ausführungen
Typ
Maß B
Flanschdicke F max.
Flanschdicke F min.
Breite
Höhe
Art.Nr.
TK MULTI 8
30 mm
8 mm
2 mm
30 mm
30 mm
1485140
TK MULTI 16
32 mm
16 mm
8 mm
32 mm
38 mm
1485144
TK MULTI 24
42 mm
24 mm
16 mm
42 mm
48 mm
1485148
Maß B
Flanschdicke F max.
Flanschdicke F min.
Breite
Höhe
TK MULTI 8
Art.Nr.
1485140
Maß B
30 mm
Flanschdicke F max.
8 mm
Flanschdicke F min.
2 mm
Breite
30 mm
Höhe
30 mm
TK MULTI 16
Art.Nr.
1485144
Höhe
38 mm
Breite
32 mm
Maß B
32 mm
Flanschdicke F max.
16 mm
Flanschdicke F min.
8 mm
TK MULTI 24
Art.Nr.
1485148
Höhe
48 mm
Breite
42 mm
Flanschdicke F min.
16 mm
Flanschdicke F max.
24 mm
Maß B
42 mm
