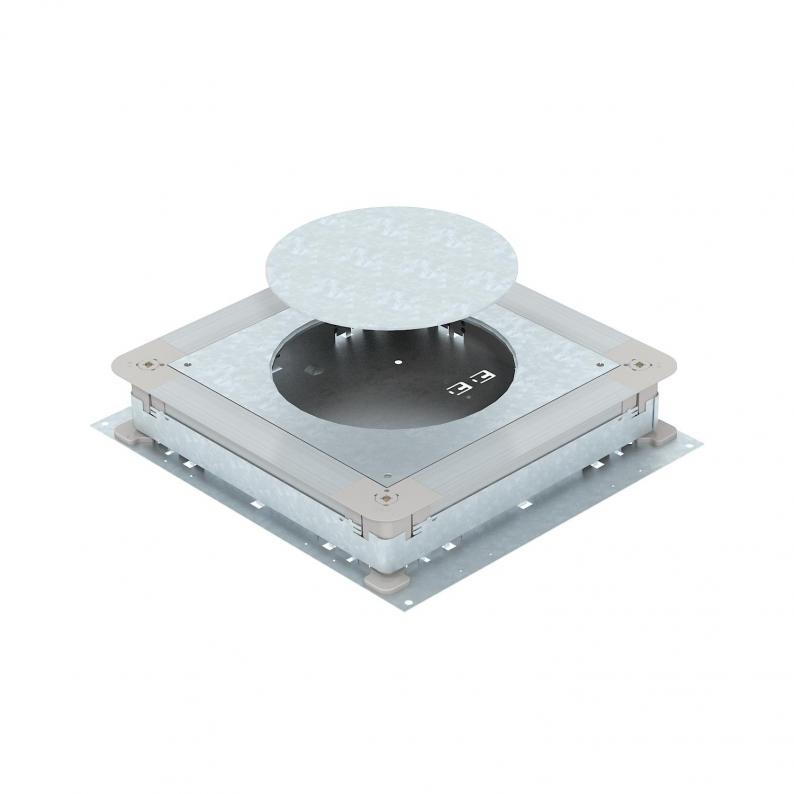

UGD250-3 für runde Einbaueinheiten, für Estrichhöhe 70-125 mm
UGD250-3 für runde Einbaueinheiten, für Estrichhöhe 70-125 mm
Art.Nr. 7410091 | EAN 4012195431756
Art.Nr. / Typ
7410091 / UGD 250-3R4
Nenngröße
250 mm
Estrichhöhe min.
70 mm
Nenngröße für Geräteeinbaueinheiten
R4
Kanalhöhe min.
28 mm
Einbauöffnung für Einbaueinheit
rund
Kanalhöhe max.
48 mm
Estrichhöhe max.
125 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Unterflur-Gerätedose für estrichüberdeckte Unterflur-Installationskanäle mit Seitenwänden aus Stahlblech. Zur Montage von Einbaueinheiten der ausgewählten Nenngröße. Lässt sich stufenlos auf Estrichnennhöhe nivellieren (Schnellnivellierung möglich) und der Estrich kann bündig an die Estrichabzugskante angearbeitet werden. Mit schalltechnischer Entkopplungsmöglichkeit nach Estrichverlegung und mit Systemzubehör auch für Schwerlastanwendung verwendbar.
Technische Daten
Technische Daten
| Bodenblech | ja |
|---|---|
| Bodenbündig versenkbar | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,8286 kg CO₂e / 1 Stück |
| Dichtungseinbaumöglichkeit | ja |
| Dimension | 410x367x70 |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | rund |
| Entkoppelbar | ja |
| Estrichhöhe max. | 125 mm |
| Estrichhöhe min. | 70 mm |
| für Rohranschluss | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Unterflurkanal | ja |
| Installationsraum max. | 11,63 dm³ |
| Installationsraum min. | 6,09 dm³ |
| Kanalbreite max. | 250 mm |
| Kanalbreite min. | 190 mm |
| Kanalhöhe max. | 48 mm |
| Kanalhöhe min. | 28 mm |
| Mindestestrichhöhe | 70 |
| Nenngröße | 250 mm |
| Nenngröße für Geräteeinbaueinheiten | R4 |
| Nivellierbereich max. | 125 mm |
| Nivellierbereich min. | 70 mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |

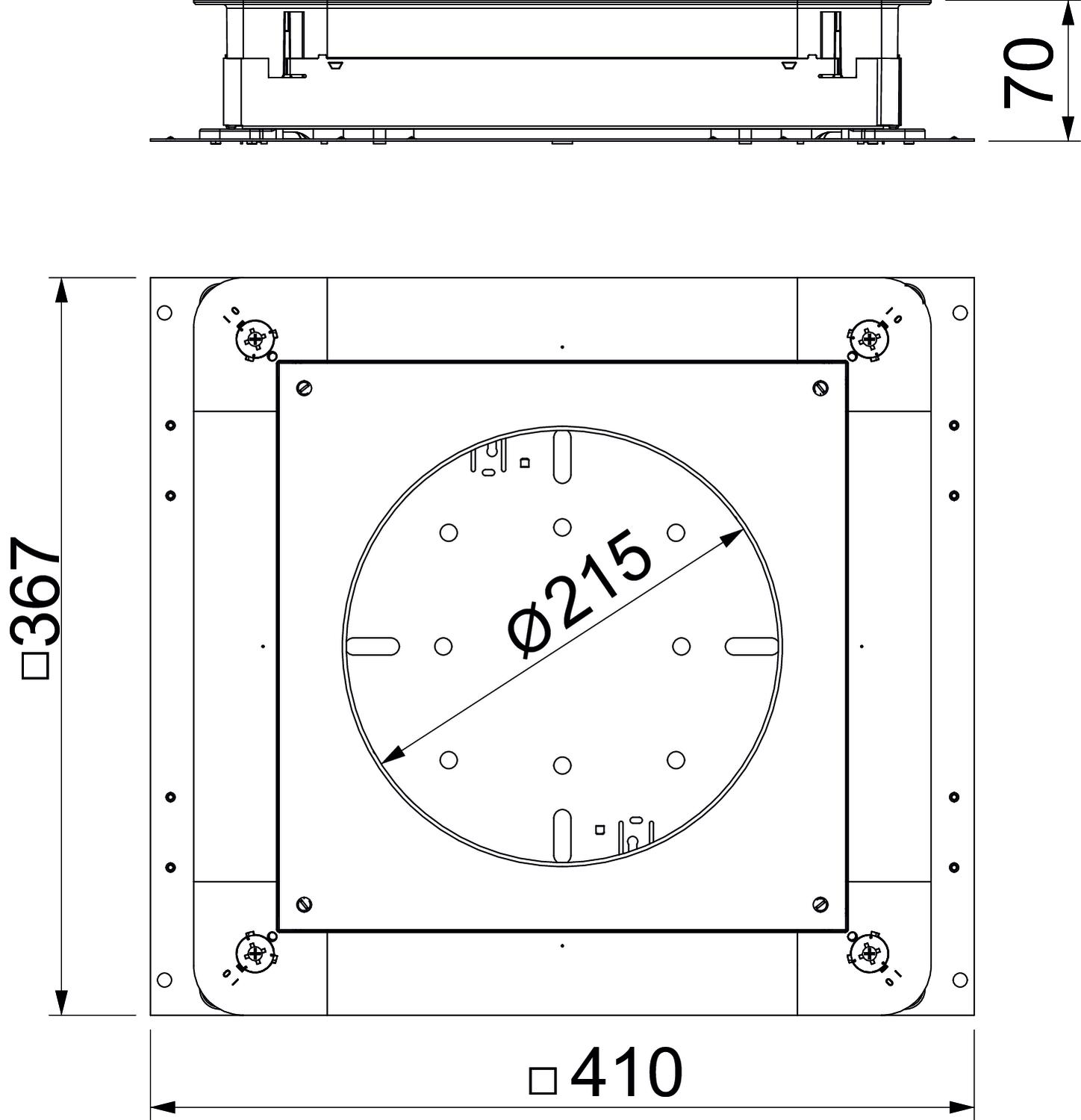

Abmessungen
| Maß A | 367 mm |
|---|---|
| Maß a | 262 mm |
| Maß B | 410 mm |
| Maß b | 283 mm |
| Maß d Ø | 215 mm |
