Unterlegscheibe
Unterlegscheibe
Typ WS M8 D16 G | OBO Art.Nr. 3402088 | EAN 4012195300076
Art.Nr. / Typ
Maß D min.
Maß h
Gewinde
Maß d
kl. VKE: 100 Stück
100Stück
Beschreibung
Unterlegscheibe nach DIN 125 Form A für den universellen Einsatz.
Technische Daten
Technische Daten
| Außendurchmesser | 16 mm |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,004 kg CO₂e / 1 Stück |
| Dimension | M8 |
| Facettenförmig | nein |
| Gehärtet | nein |
| Gewinde | M8 |
| Innendurchmesser | 8,4 mm |
| Lochform | rund |
| Materialstärke | 1,6 mm |
| Mit Zahnung | nein |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |

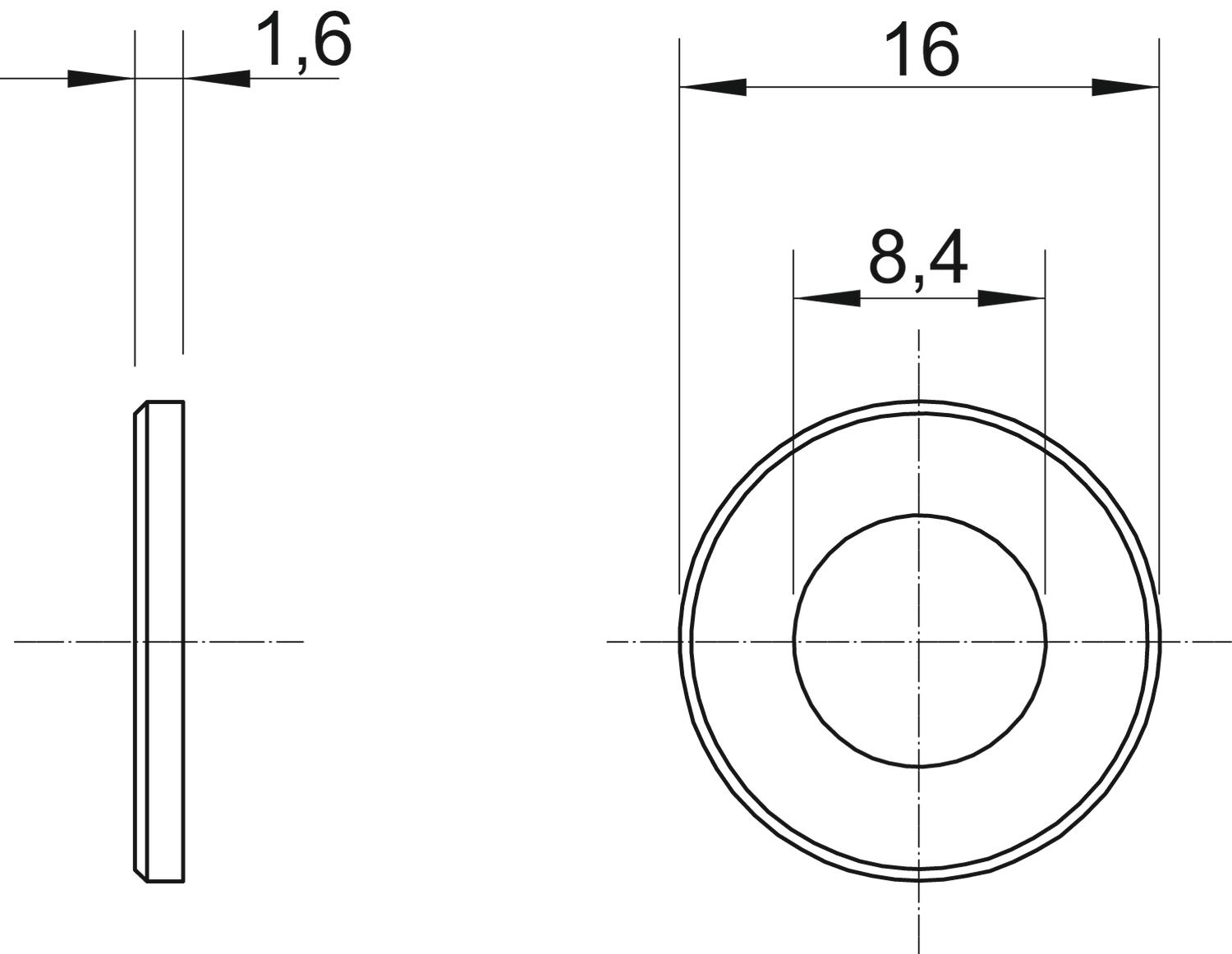

Abmessungen
| Maß d | 8,4 mm |
|---|---|
| Maß D min. | 16 mm |
| Maß h | 1,6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Maß D min.
Maß h
Gewinde
Maß d
OBO Art.Nr.
WS M4 D09 G
9 mm
0,8 mm
M4
4,3 mm
3402045
WS M6 D12 G
12 mm
1,6 mm
M6
6,4 mm
3402061
WS M8 D16 G
16 mm
1,6 mm
M8
8,4 mm
3402088
WS M10 D20 G
20 mm
2 mm
M10
10,5 mm
3402096
WS M12 D24 G
24 mm
2,5 mm
M12
13 mm
3402126
Maß D min.
Maß h
Gewinde
Maß d
WS M4 D09 G
OBO Art.Nr.
3402045
Maß D min.
9 mm
Maß h
0,8 mm
Gewinde
M4
Maß d
4,3 mm
WS M6 D12 G
OBO Art.Nr.
3402061
Maß d
6,4 mm
Maß D min.
12 mm
Maß h
1,6 mm
Gewinde
M6
WS M8 D16 G
OBO Art.Nr.
3402088
Maß h
1,6 mm
Gewinde
M8
Maß D min.
16 mm
Maß d
8,4 mm
WS M10 D20 G
OBO Art.Nr.
3402096
Gewinde
M10
Maß d
10,5 mm
Maß D min.
20 mm
Maß h
2 mm
WS M12 D24 G
OBO Art.Nr.
3402126
Gewinde
M12
Maß h
2,5 mm
Maß d
13 mm
Maß D min.
24 mm
