Vertikalbogen 45°, fallend
Vertikalbogen 45°, fallend
Art.Nr. 7216355 | EAN 4012195917335
Art.Nr. / Typ
Maß b
Maß B
Farbe
Maß h
Maß H
kl. VKE: 1 Stück
1Stück
Beschreibung
Vertikalbogen in fallender Ausführung zur Herstellung von vertikalen Versprüngen bei abgehängter Montage des BSKM 0711, mit Aufnahmemöglichkeit für Gewindestangen M10, inklusive Dichtungen und Muttern, sowie Schrauben für den Potentialausgleich.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Deckelbefestigung | sonstige |
| Dimension | 70x110 |
| Farbe | zink |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Mit Lochung | nein |
| Oberfläche | bandverzinkt |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Werkstoff | Stahl |
| Werkstoff des Isoliermaterials | sonstige |
| Winkel des Bogens | 45 ° |

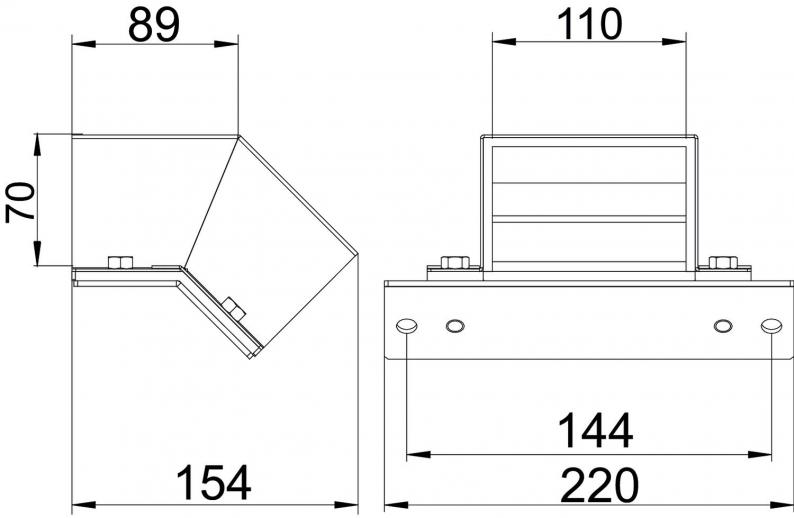

Abmessungen
| Breite | 220 mm |
|---|---|
| Höhe | 121 mm |
| Maß A | 220 mm |
| Maß B | 110 mm |
| Maß b | 110 mm |
| Maß d | 144 mm |
| Maß D min. | 154 mm |
| Maß E | 89 mm |
| Maß h | 70 mm |
| Maß H | 70 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (8)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Maß b
Maß B
Farbe
Maß h
Maß H
Art.Nr.
BSKM-EF 0711 FS
110 mm
110 mm
zink
70 mm
70 mm
7216355
BSKM-EF 1025 FS
250 mm
250 mm
zink
100 mm
100 mm
7216455
BSKM-EF 0711RW
110 mm
110 mm
reinweiß; RAL 9010
70 mm
70 mm
7216611
BSKM-EF 1025RW
250 mm
250 mm
reinweiß; RAL 9010
100 mm
100 mm
7216643
Maß b
Maß B
Farbe
Maß h
Maß H
BSKM-EF 0711 FS
Art.Nr.
7216355
Maß b
110 mm
Maß B
110 mm
Farbe
zink
Maß h
70 mm
Maß H
70 mm
BSKM-EF 1025 FS
Art.Nr.
7216455
Maß H
100 mm
Maß B
250 mm
Farbe
zink
Maß h
100 mm
Maß b
250 mm
BSKM-EF 0711RW
Art.Nr.
7216611
Maß H
70 mm
Maß h
70 mm
Maß b
110 mm
Maß B
110 mm
Farbe
reinweiß; RAL 9010
BSKM-EF 1025RW
Art.Nr.
7216643
Maß B
250 mm
Maß h
100 mm
Maß H
100 mm
Maß b
250 mm
Farbe
reinweiß; RAL 9010
