Vertikalbogen 45°, steigend

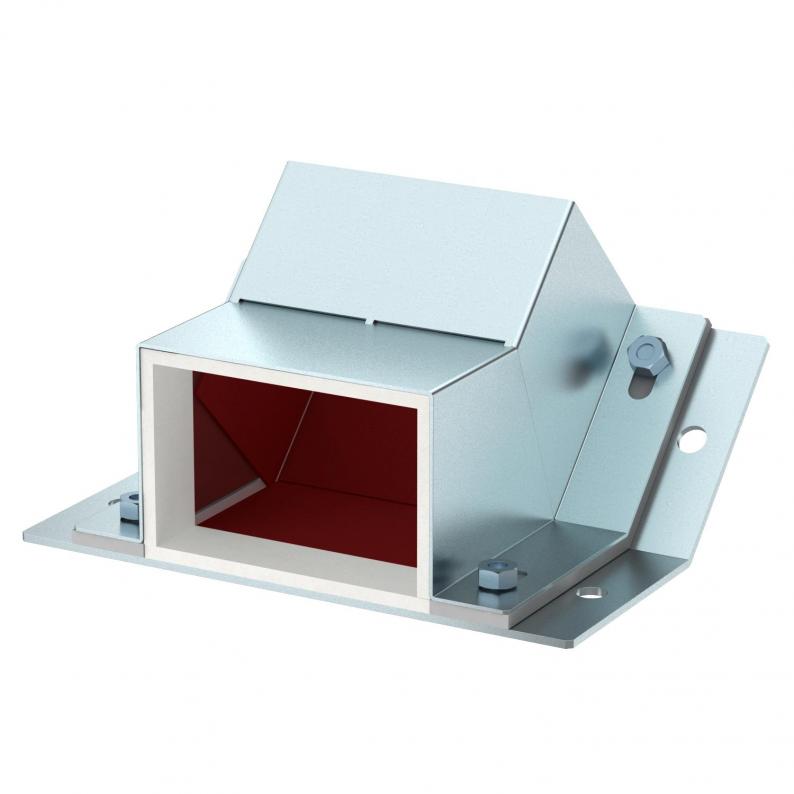

Vertikalbogen 45°, steigend
Typ BSKM-ES 0711 FS | OBO Art.Nr. 7216350 | EAN 4012195917328
Art.Nr. / Typ
Maß H
Maß B
Farbe
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Beschreibung
Vertikalbogen in steigender Ausführung zur Herstellung von vertikalen Versprüngen bei abgehängter Montage des BSKM 0711, mit Aufnahmemöglichkeit für Gewindestangen M10, inklusive Dichtungen und Muttern, sowie Schrauben für den Potentialausgleich.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Deckelbefestigung | sonstige |
| Dimension | 70x110 |
| Farbe | zink |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Mit Lochung | nein |
| Oberfläche | bandverzinkt |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Werkstoff | Stahl |
| Werkstoff des Isoliermaterials | sonstige |
| Winkel des Bogens | 45 ° |

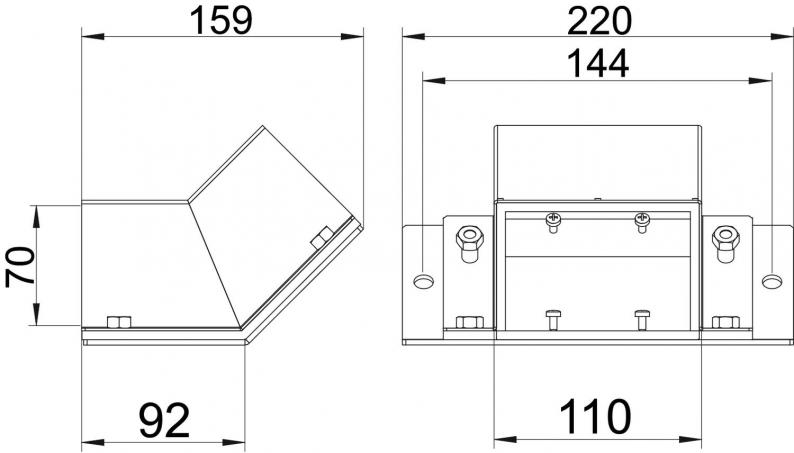

Abmessungen
| Breite | 220 mm |
|---|---|
| Höhe | 124 mm |
| Maß A | 220 mm |
| Maß B | 110 mm |
| Maß d | 144 mm |
| Maß D min. | 159 mm |
| Maß E | 92 mm |
| Maß H | 70 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Maß H
Maß B
Farbe
OBO Art.Nr.
BSKM-ES 0711 FS
70 mm
110 mm
zink
7216350
BSKM-ES 1025 FS
100 mm
250 mm
zink
7216450
BSKM-ES 0711RW
70 mm
110 mm
reinweiß; RAL 9010
7216610
BSKM-ES 1025RW
100 mm
250 mm
reinweiß; RAL 9010
7216642
Maß H
Maß B
Farbe
BSKM-ES 0711 FS
OBO Art.Nr.
7216350
Maß H
70 mm
Maß B
110 mm
Farbe
zink
BSKM-ES 1025 FS
OBO Art.Nr.
7216450
Maß B
250 mm
Farbe
zink
Maß H
100 mm
BSKM-ES 0711RW
OBO Art.Nr.
7216610
Farbe
reinweiß; RAL 9010
Maß H
70 mm
Maß B
110 mm
BSKM-ES 1025RW
OBO Art.Nr.
7216642
Farbe
reinweiß; RAL 9010
Maß H
100 mm
Maß B
250 mm
